Drenaj kapasitesinin hesaplanması: İşte nasıl yapılır
İç ve dış mekanlarda uygun şekilde drenaj sağlanabilmesi için, kurulan tahliye sistemlerinin ve borularının, kurulum yerinde oluşan su miktarlarına ve basınçlarına uygun olduğundan emin olunmalıdır. Bu süreçte belirli standart hükümleri ve/veya yerel yağmur suyu miktarı ile kullanılan boruların basınç dayanıklılığı dikkate alınmalıdır. Peki bu işlem nasıl gerçekleştirilir?
- Oluşan atık su miktarının belirlenmesi
- Uygun tahliye kapasitesine sahip zemin gideri seçimi
DIN EN 1253-1 standardına göre minimum akış değerleri
DIN EN 1253-1 standardı, farklı nominal çaplardaki tahliye borularının 20 mm birikme yüksekliğinde tahliye edebilmesi gereken minimum su miktarlarını belirler. Birçok üretici bu konuda yalnızca tek bir değer (tahliye kapasitesi) belirtir. Dikkat! Bu değer büyük olasılıkla 20 mm su birikme yüksekliğinde ölçülmüştür.
Bu nedenle, teknik ürün belgelerinde 10 mm su birikme yüksekliğinde tahliye kapasitesinin (isteğe bağlı olarak bir tahliye eğrisinde) de belirtilip belirtilmediğine dikkat edin.
Drenajlar ve geleneksel çatı drenajları için minimum akış değerleri (basınçlı akış için geçerli değildir)
Drenaj bağlantısının nominal değeri 1) | Zemin drenajları (gRost) | ||
DN / OD | DN / ID | Minimum akış değerleri l/s | Su birikme yüksekliği a mm |
| 32 | 0,4 | 20 | |
| 30 | 0,4 | ||
| 40 | 0,6 | ||
| 40 | 0,6 | ||
| 50 | 0,8 | ||
| 50 | 0,8 | ||
| 63 | 0,8 | ||
| 75 | 0,8 | ||
| 70 | 0,8 | ||
| 75 | 0,8 | ||
| 90 | 80 | 0,8 | |
| 100 | 1,4 | ||
| 100 | 1,4 | ||
| 110 | 1,4 | ||
| 125 | 2,8 | ||
| 125 | 2,8 | ||
| 150 | 4,0 | ||
| 160 | 4,0 | ||
1) Bu tabloda yer almayan tüm boyutlar, bir üst nominal boyutla test edilmelidir.
Uygulama örneği
Oluşan atık su miktarı, zemin giderinin tahliye kapasitesine uygun mu?
| Su miktarı | Düz tahliye sistemlerinin tahliye kapasitesi |
| klasik duş başlıkları yaklaşık 12-15 l/dk = maks. 0,25 l/sn | = 0,4 l/s Linearis Infinity 60, 10 mm su birikintisi durumunda koku sifonlu |
| = 0,5 l/s Linearis Infinity 60, 20 mm su birikimi durumunda koku önleyici ile | |
| büyük yağmur duşları yaklaşık 20-30 l/dk = maks. 0,50 l/sn | = 0,6 l/s Linearis Infinity 90, 10 mm su birikimi durumunda koku önleyici ile |
| = 0,8 l/s Linearis Infinity 90, koku sifonlu, 20 mm su birikimi durumunda |

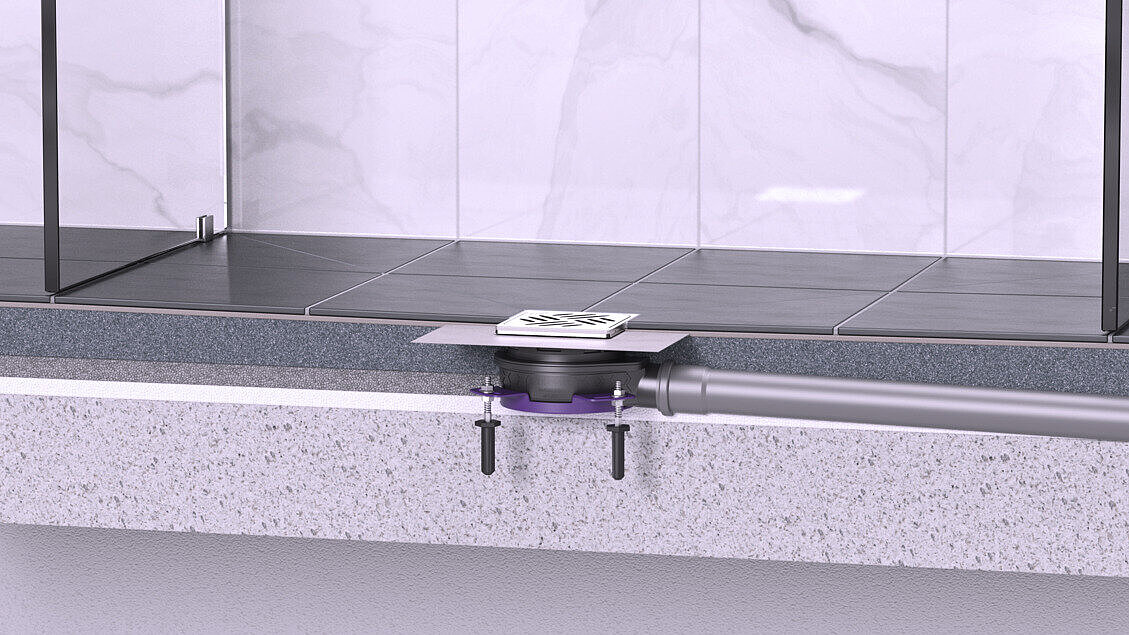

Dikkat: Duş giderleri için özel kurallara uyun!
Tek bir duş başlığı bulunan duşlarda kullanılan, yan bağlantıları olmayan akış sistemleri için özel bir kural geçerlidir: Bu sistemlerin minimum akış değeri her durumda 0,4 l/s olmalıdır. İlgili ürünler, üretici tarafından buna uygun şekilde etiketlenmelidir.
r(D, T): İstatistiklere göre hesaplanan yağış miktarı (l/(s x ha))
C: Akış katsayısı
A: Etkili yağış alanı (m²)

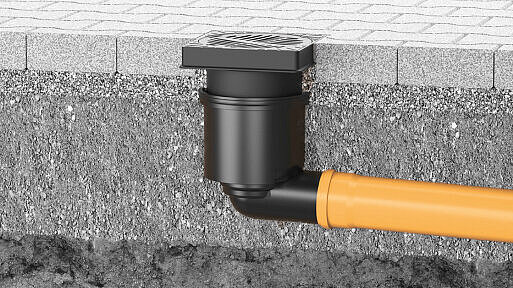

Yağmur suyu akışına göre minimum akış değerleri
Yağmur suyunu toplayan tüm akış kanalları, yerel yağmur suyu akışı Q için yeterli büyüklükte tasarlanmalıdır. Bu değer, burada belirtilen formül kullanılarak hesaplanır. Şiddetli yağmur sırasında kısa süreli olarak daha büyük miktarda yağmur suyu oluşabileceğini lütfen göz önünde bulundurun. Bu durum, acil durum taşma kanallarının kurulması veya serbest akışlı borularda basınç tahliyesi gibi uygun önlemler alınarak dikkate alınmalıdır.
Boru hatlarının basınç dayanımı
Tesisat hatlarının devamında monte edilecek borular, bağlantı parçaları, birleşim elemanları ve desteklerin seçiminde, bunların boru iç kısmında beklenen aşırı basınç ve vakuma dayanıklı olmasına dikkat edilmelidir. Gerekirse, geçme manşonlar gibi bağlantı elemanlarını uygun şekilde sabitlemek için uzunlamasına kuvvetle birleşen bileşenler kullanılmalıdır. Daha büyük çatı drenaj sistemlerinde, aşırı yük ve taşma hesaplamaları yoluyla iç basınç değerleri kesin olarak belirlenmelidir.
