Kanal, tahliye noktasından daha yüksekteyse, atık su bir kaldırma sistemi vasıtasıyla bir geri akış döngüsü üzerinden kanala aktarılmalıdır. Bugüne kadar pahalı, karmaşık ve yer kaplayan tavan delikleri genellikle kaçınılmazdı – ta ki şimdiye kadar! CleverLoop sistem ayırıcı, yeni inşaatlar ve yenileme çalışmaları için ek inşaat işleri gerektirmeyen devrim niteliğinde bir üründür: uygun fiyatlı, temiz ve hızlı.

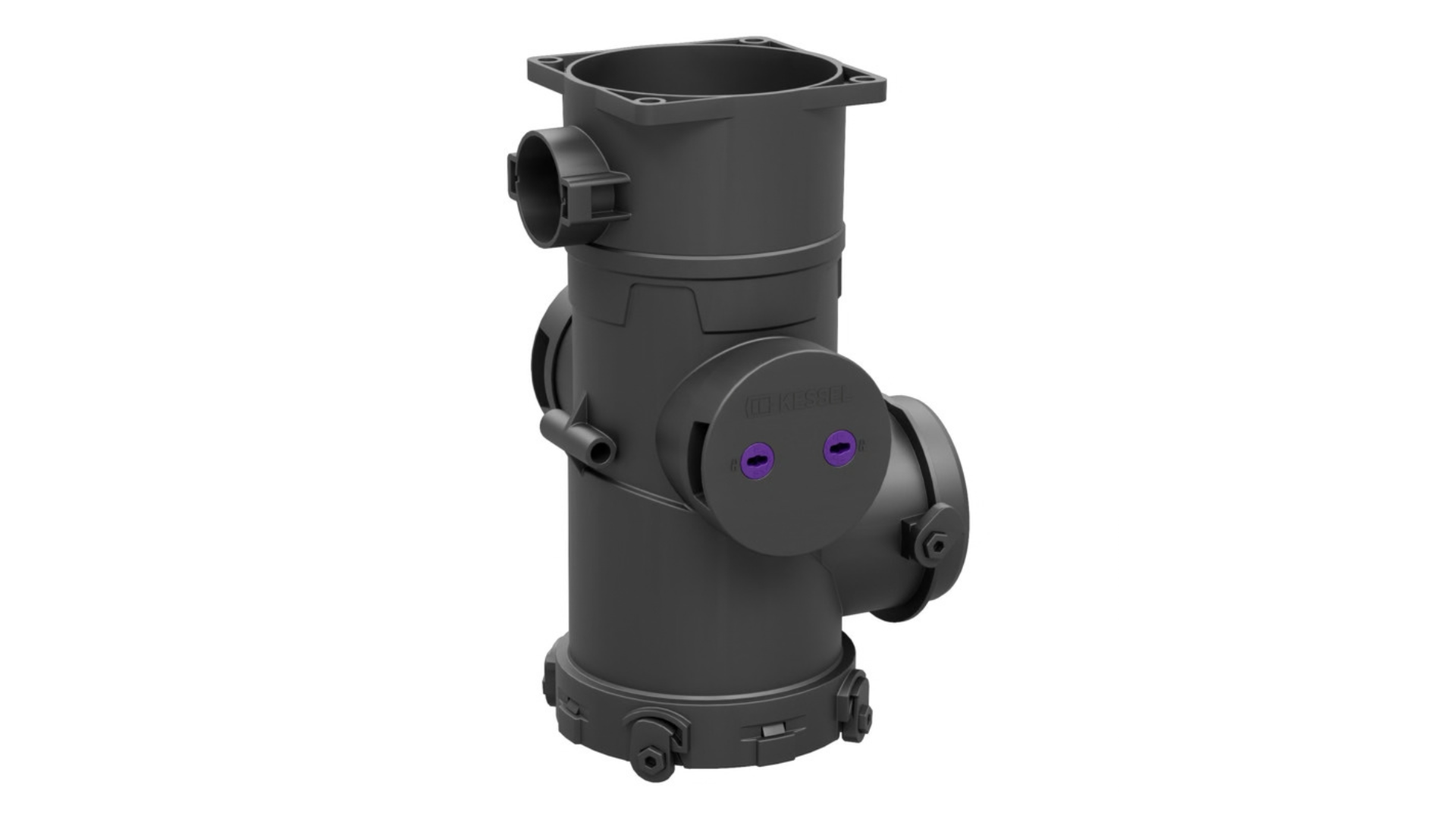

Ve işte böyle çalışır: Tamamen yenilikçi tasarımı sayesinde, CleverLoop artık suyun geri akış seviyesinin üzerine kaldırılmasını gerektirmez. Bununla birlikte, kapalıyken iç mekanizma geri akışa karşı güvenilir koruma sağlar. CleverLoop, klik sistemli DN 50, DN 80 ve DN 100 nominal boyutlarında KESSEL basınç bağlantıları ile mevcuttur.
Bir pompa istasyonu sonradan donatılırsa ve bodrum tavanı geri akış seviyesinin altındaysa, CleverLoop sistem ayırıcısı pahalı tavan delme işlerine gerek kalmamasını sağlayabilir.

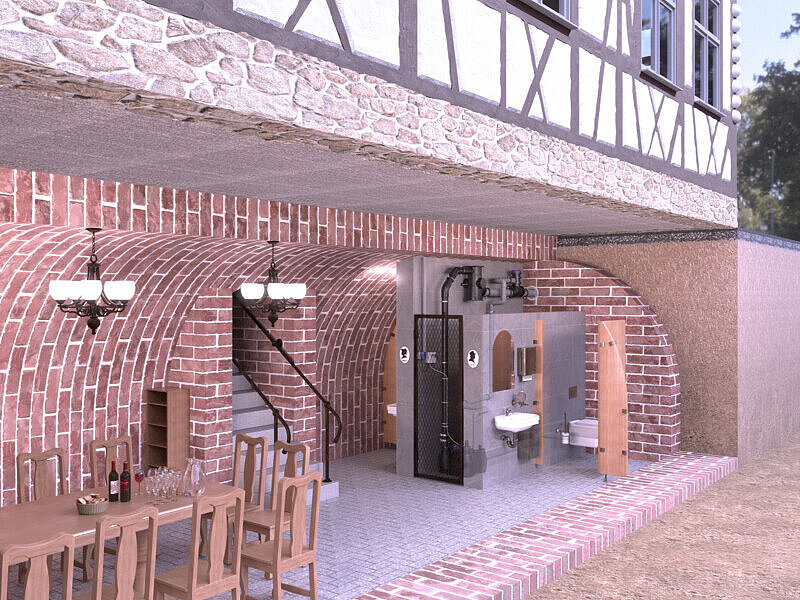

Tarihi veya koruma altındaki binalarda tavanda delik açmak genellikle ne istenen bir durumdur ne de izin verilir. İşte tam da bu noktada CleverLoop ve CleverVent devreye giriyor!
Her durumda tam bir adanmışlık
Uygulamalar

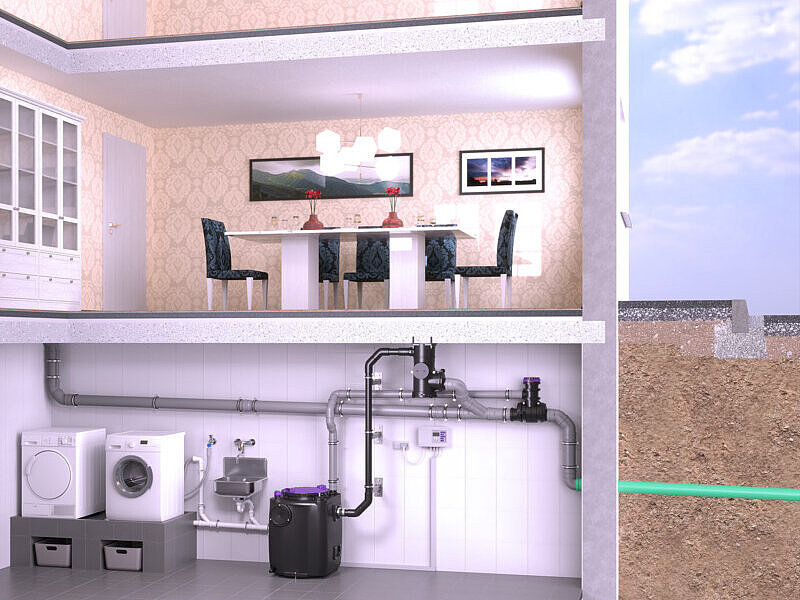

Bodrum katına bir pompa istasyonu kurulacak, ancak bodrum tavanı su seviyesi altında olduğu için basınç borusu için tavana bir delik açılması gerekecek. CleverLoop sistem ayırıcısı sayesinde, artık tavana delik açmaya gerek kalmayan bir çözüm mevcut!
Unbelievably cheap
Yerel koşullar bir geri akış döngüsünün kurulmasını gerektiriyorsa, bina drenaj maliyetleri genellikle mülkün büyüklüğüyle orantılı olarak çok yükselir: ancak müstakil bir evde CleverLoop kullanımı, geleneksel bir kurulumla karşılaştırıldığında maliyetlerin yaklaşık %50’sinden tasarruf sağlayabilir.
Bu avantaj, daha büyük mülklerde daha da belirgindir: havalandırma borusunun da gerekli olduğu çok katlı ticari veya çok aileli binalarda, CleverLoop sistem ayırıcısını CleverVent havalandırma yönlendirici birlikte kullanarak maliyetler %70'e kadar azaltılabilir.
Devrim niteliğinde verimlilik
Daha az boru, daha az montaj malzemesi, yangın koruma manşonlarına gerek yok: CleverLoop sistem ayırıcı sayesinde montaj sırasında malzeme tasarrufu sağlanabilir. Böylelikle, geleneksel çözümlere kıyasla malzeme kullanımı azaltılabilir.
Bir başka avantaj: CleverLoop’un kendisi yüzde 66 oranında geri dönüştürülmüş malzemeden oluşmaktadır.
Devrim niteliğinde yer tasarrufu
Geri dönüş döngüsü için gereksiz yere yer harcamak, sadece emlak fiyatlarının yüksek olduğu bölgelerde değil, her yerde gerçek bir israf anlamına gelir. CleverLoop, kaldırma istasyonunun üstündeki ikinci odaya geçiş açma ihtiyacını tamamen ortadan kaldıran, yerden tasarruf sağlayan bir çözümdür. Hoş bir artı: Optimum ses yalıtımı sayesinde, rahatsız edici gürültü sorunu da ortadan kalkar.
Çalışma prensibi
Geri akış koruması, akıllı bir çözüm

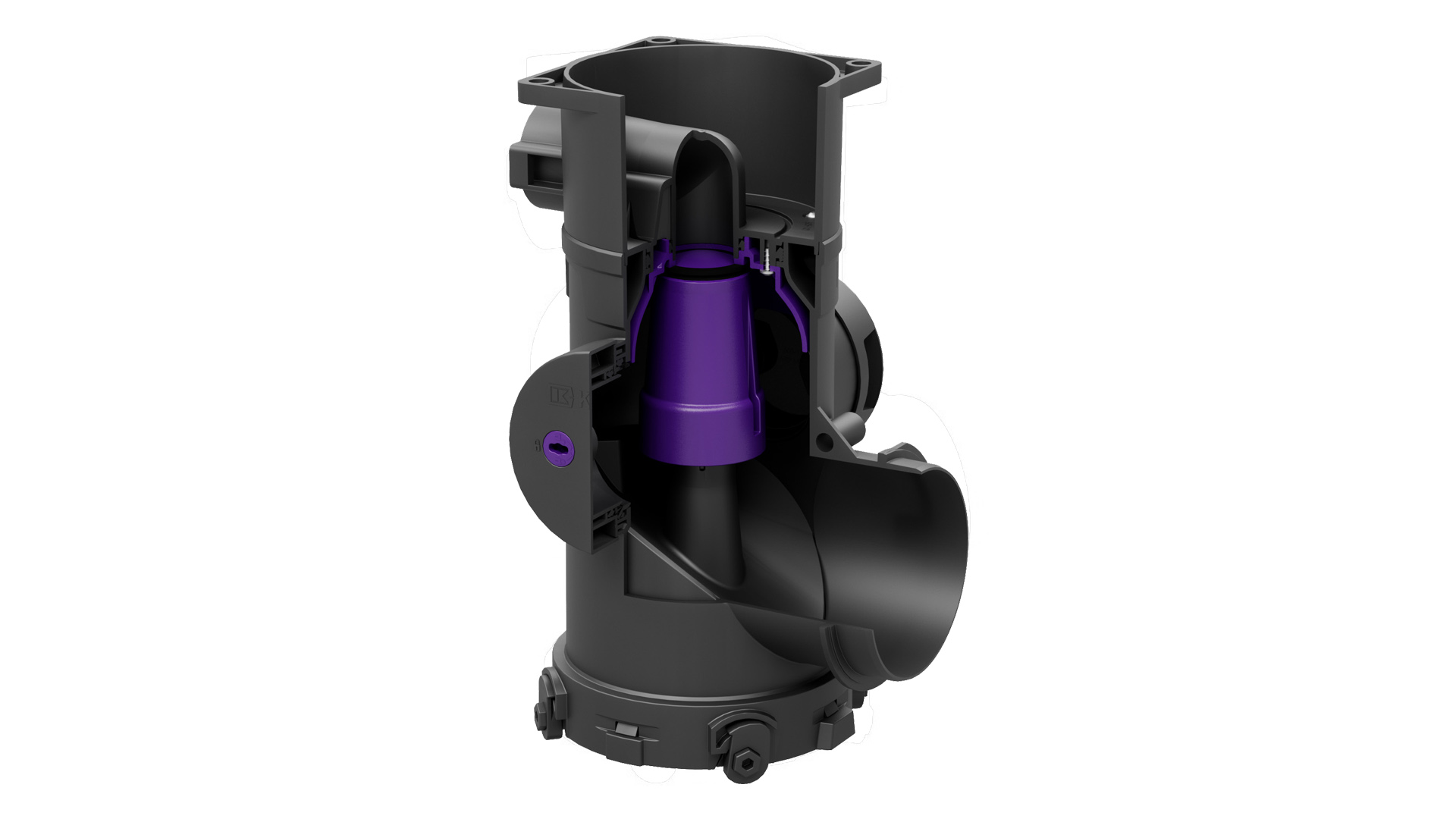

CleverLoop, geleneksel geri akış döngüsünün yerini akıllı bir sistem ayırıcıyla alır: Pompa çalışırken mekanik kapak açılır, ardından kendiliğinden kapanarak geri akışa karşı koruma sağlar. Böylelikle, basınç hattının geri akış seviyesinin üzerine çıkarılmasına gerek kalmadan atık su güvenli bir şekilde tahliye edilebilir.
SmartSelect ile doğru kaldırma sistemini seçin
Uygun ürünü seçme kararınızı şimdi kolaylaştırın! Kullanışlı planlama aracımız SmartSelect’i kullanın, atık su türü, basma yüksekliği, dirençler ve benzeri konulardaki soruları adım adım yanıtlayın ve uygun aksesuarlarıyla birlikte mükemmel ürüne doğrudan ulaşın.
CleverLoop ve CleverVent hakkında bilmeniz gerekenler
EN 12056-4 standardı, basınç hattının bir düşey boruya bağlanmasına izin vermez. Hem CleverLoop hem de CleverVent yatay bir çıkışa sahiptir. Dolayısıyla bu çıkış her zaman bir toplama borusuna bağlanır. Toplama borusunun ardından bir düşey kademesi geliyorsa, bu bağlantı izin verilir ve DIN 1986-100 standardında düzenlenmiştir.
Yalnızca bir cihaz bağlanıyorsa, tekli bağlantı kısıtlamaları geçerlidir. Daha fazla cihazın bağlanması durumunda, DIN 1986-100 standardına göre toplu bağlantı kuralları geçerlidir. Buna göre, havalandırmasız tekli bağlantı hatları için minimum eğim 1 cm / 1 m'dir. Havalandırmasız bir tekli bağlantı hattının uzunluğu 4 m'yi geçmemelidir. Bir akış yolu içinde en fazla üç adet 90° dönüş (bağlantı dirseği hariç) bulunabilir. Bir drenaj cihazına yapılan bağlantı ile düşey boruya bağlanan bağlantı kolundaki boru tabanı arasındaki yükseklik farkı 1 m'yi aşmamalıdır. Bu koşullardan herhangi biri karşılanamıyorsa, tekli bağlantı borusu havalandırılmalıdır. Sonuç olarak, çoğu mutfak için mutfak bağlantılarının havalandırılması gerekli hale gelir. Bu durum, DIN 4040-100 standardının “Havalandırma” bölümünde de belirtilmiştir.
Bu durumda mutfak, çizimde gösterilen ana havalandırma hattı üzerinden bağlanır; yani, kaldırma sisteminin toplama haznesi CleverVent’e bağlanır. Yağ ayırıcının besleme hattı 10 m'den uzunsa, mutfak ve kaldırma sistemi çatı üzerinden havalandırıldığı sürece, CleverVent ile kanala ek havalandırma hattı bağlanabilir.
CleverLoop sistem ayırıcısı ve CleverVent havalandırma yönlendiricisi ile EN 12056, DIN 1986-100 veya ÖNORM B 2501'de belirtilen geri akış güvenliği ve havalandırma gereklilikleri güvenli bir şekilde karşılanabilir. TÜV Rheinland tarafından gerçekleştirilen kapsamlı tip testlerinde, ürünlerin pratik uygulanabilirliği ve güvenliği kanıtlanmıştır. Avusturya Yapı Tekniği Enstitüsü (OIB) tarafından verilen yapı teknik onayı, her iki ürünün de uygunluğunu ve uygulanabilirliğini belgelemektedir. Ayrıca, DIN SPEC 3615 standardına uygunluk, ürünlerin kalitesini ve güvenliğini teyit etmektedir.
Serbest akış borusu doğru şekilde boyutlandırılmışsa ve doluluk oranı %70’i aşmıyorsa, CleverVent ile CleverLoop arasında bir sakinleşme mesafesi bırakılmasına gerek yoktur. Aksi takdirde, en az 1 m’lik bir sakinleşme mesafesi gereklidir.
Evet, bu mümkündür. Yay, korozyona dayanıklı V4A malzemesinden yapılmıştır. Bu sayede CleverLoop, klorlu su, tuzlu deniz suyu ve aşındırıcı atık sularla da başa çıkabilir.
CleverLoop sistem ayırıcısı ve CleverVent havalandırma yönlendiricisi, inşaat mevzuatı kapsamında kullanılabilir. Sistemler geçerli bir OIB onayı taşımaktadır ve aynı zamanda İsviçre Qplus Swiss Quality kalite damgasına sahiptir. Böylelikle, öngörülen kullanım alanına yönelik gereklilikleri karşılamaktadırlar. Bundan bağımsız olarak şunu belirtmek gerekir: Uzman bir şekilde planlama yapılması, standartlara uygun ve üretici talimatlarına göre kurulumun gerçekleştirilmesi ve düzenli bakımın sağlanması durumunda, kanıtlanabilir bir ürün arızası olması halinde KESSEL tarafından ürün sorumluluk sigortası kapsamı elbette geçerlidir.
Yasal açıdan güvenli ve izlenebilir bir planlama yapılabilmesi için ilgili teknik belgeler, kurulum talimatları ve onay belgeleriyle size memnuniyetle destek oluruz. Teknik danışmanlık hizmetimize technik@kessel.de adresine e-posta göndererek veya +49 (0) 8456 27-461 numaralı telefondan ulaşabilirsiniz.
CleverLoop’un montajı, en az 1 kW ile 2,5 kW arasındaki güç aralığındaki kaldırma sistemlerinde izin verilmektedir. Minilift, 1.000 wattlık gücüyle bu izin verilen aralığın tam alt sınırında yer aldığından, DN 50’ye indirgeme ve CleverLoop’un kurulumu sorunsuz bir şekilde gerçekleştirilebilir.
CleverLoop sistem ayırıcısı, 48 mm'lik bir bilye geçiş çapına sahiptir.
Pompalama tesislerinin planlanmasında, jeodezik basma yüksekliği pompanın ihtiyaç duyduğu gücün belirlenmesinde belirleyici bir rol oynar. Bina yerin ne kadar derinesinde bulunursa, bu yükseklik farkı o kadar artar ve atık suyu geri akış seviyesine veya kanalizasyona kadar yukarı taşımak için pompanın basma kapasitesi o kadar yüksek olmalıdır. Sistem ayırıcının montajında her zaman CleverLoop'a kadar olan jeodezik basma yüksekliği esas alınır. SmartSelect planlama aracımız, ürün seçiminde size destek olur.
CleverVent ve CleverLoop, binalara kurulmak üzere geliştirilmiştir. Ancak ekonomik açıdan uygun olması durumunda, özel çözümler departmanımız aracılığıyla donma tehlikesi olmayan bir bölgede toprağa gömülü bir hazneye kurulum gerçekleştirilebilir.
Manşona bir manşon uç tıkacı takılır ve örneğin Ostendorf Kunststoffe firmasının ürettiği bir emniyet kapağıyla sabitlenir.
Aktif karbon filtre (Ürün No. 681258) her yıl değiştirilmelidir; odada koku oluşması durumunda daha erken değiştirilebilir.
