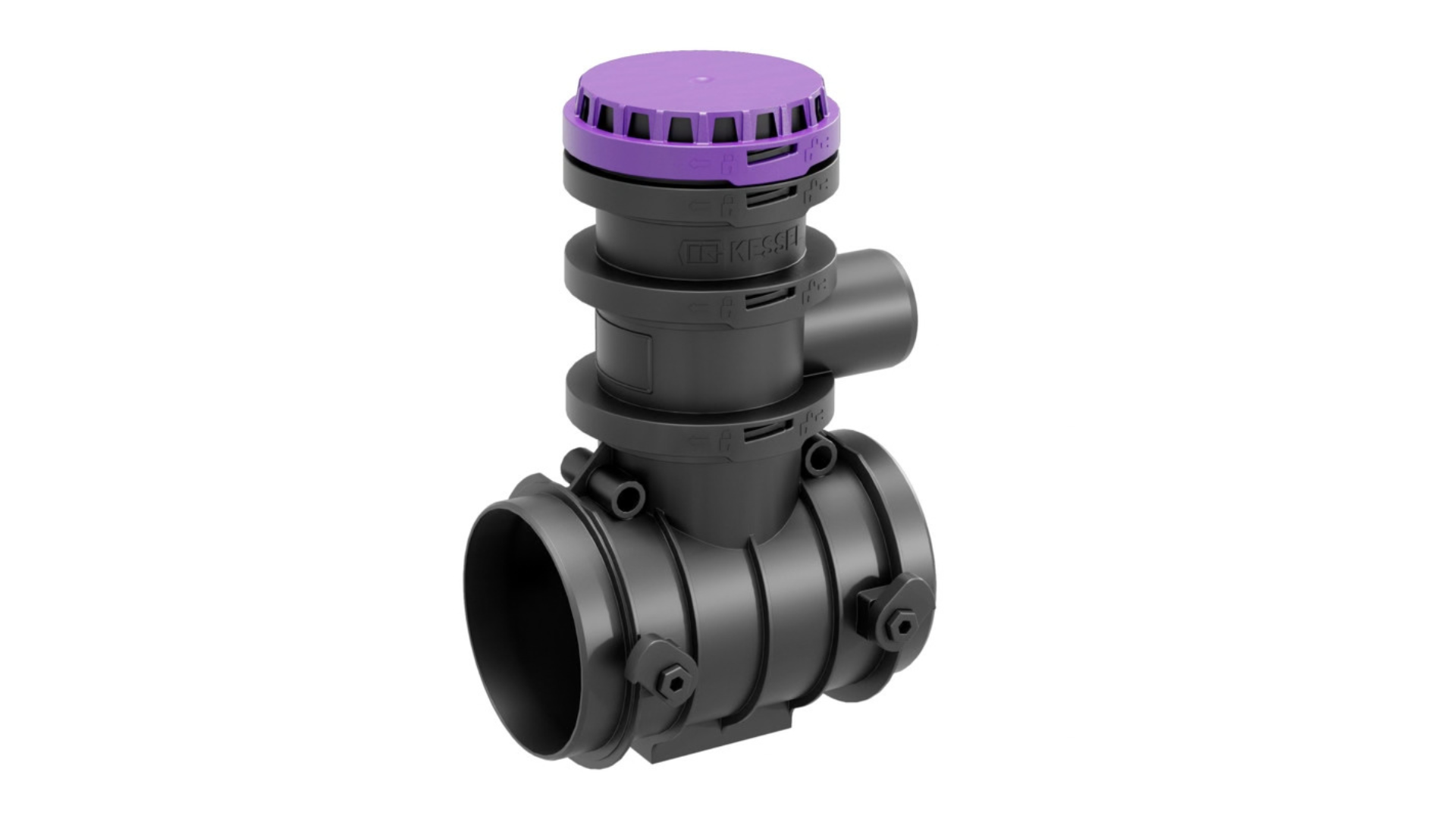

CleverVent havalandırma yönlendirici
Yeni nesil havalandırma boruları
Bir binaya kanalizasyonlu su için bir kaldırma istasyonu kuruluyorsa, havalandırma borusu zorunludur. Bu, tavanların kesilmesi ve yükseltici boruların çatıya kadar uzanması anlamına gelir. Bu işlem genellikle pahalı, emek yoğun ve zaman alıcıdır. Artık tüm bunlar geçmişte kaldı! CleverVent havalandırma yönlendirici, yeni inşaatlar ve yenileme çalışmaları için hiçbir ek inşaat işi gerektirmeyen yenilikçi bir üründür: uygun fiyatlı, temiz ve hızlı.
İşte nasıl çalışır: CleverVent, kaldırma istasyonuyla aynı odaya kurulur. Tasarımı, havanın serbestçe dolaşmasını sağlar. İçinde ayrıca bir şamandıra bulunur. Geri akış meydana gelirse, şamandıra su tarafından yukarı kaldırılır. Şamandıranın üzerindeki top, elektrik kesintisi sırasında bile aktif karbon filtreden odaya havalandırma ve havalandırma için yolu açar. CleverVent, DN 90, DN 100, DN 125, DN 150 ve DN 200 nominal boyutlarında bağlantı parçalarıyla mevcuttur.
CleverVent sayesinde, çatı üstünde bir havalandırma borusuna gerek kalmaz. Kaldırma istasyonlarının havalandırma ve havalandırma sistemleri, CleverVent aracılığıyla dağıtım borusuna bağlanır.
CleverVent ile, su seviyesi altında bile havalandırma ve havalandırma sağlanır.
Her durumda tam bir adanmışlık
Uygulamalar

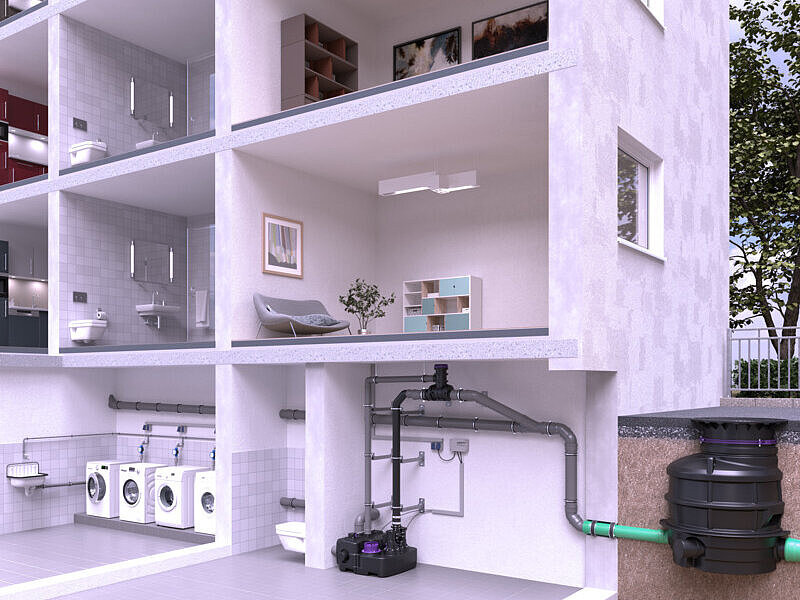

Bodrum katına bir pompa istasyonu kurulacak, ancak havalandırma ve havalandırma boruları için tavanda ve çatıdan bir delik açılması gerekir mi? CleverVent sayesinde tavanda delik açmaya gerek kalmaz ve kanalizasyondan geri akış olması durumunda bile havalandırma ve havalandırma sistemi çalışmaya devam eder.
Montaj için ideal
Kısa yol da aynı hedefe ulaştırıyorken neden dolambaçlı yoldan gidesiniz ki? CleverVent havalandırma yönlendirici ile borulardan ek yangın koruma ekipmanlarına ve montaj aksesuarlarına kadar değerli malzemelerden tasarruf edersiniz. Üstelik ürün, yüzde 66 oranında geri dönüştürülmüş malzemeden üretilmiştir. Montaj sırasında da malzeme ve kurulum maliyetlerindeki azalma göze çarpmaktadır: CleverVent, hızlı ve sorunsuz bir kurulum sağlar.
Yaşam kalitesi konusunda tam not
Eskiden havalandırma borusunun her kattan geçerek çatıya kadar uzanması gerekiyordu. CleverVent havalandırma yönlendirici sayesinde, tüm bu tavan deliklerine artık gerek kalmamıştır; bu da, binanın tamamında çirkin boruların döşenmesine gerek kalmadığı anlamına gelir. Böylece, değerli alanlar boşa harcanmazken, yaşam alanları estetik açıdan daha çekici hale gelir ve yaşam kalitesi artar. Bu çözüm, bina içinde sadece görünmez olmakla kalmaz, aynı zamanda duyulmazdır: optimum ses yalıtımı sayesinde, artık gürültüden kaynaklanan herhangi bir rahatsızlık yaşanmaz.
Çalışma prensibi
Tavana delik açmadan güvenli havalandırma ve havanın tahliyesi

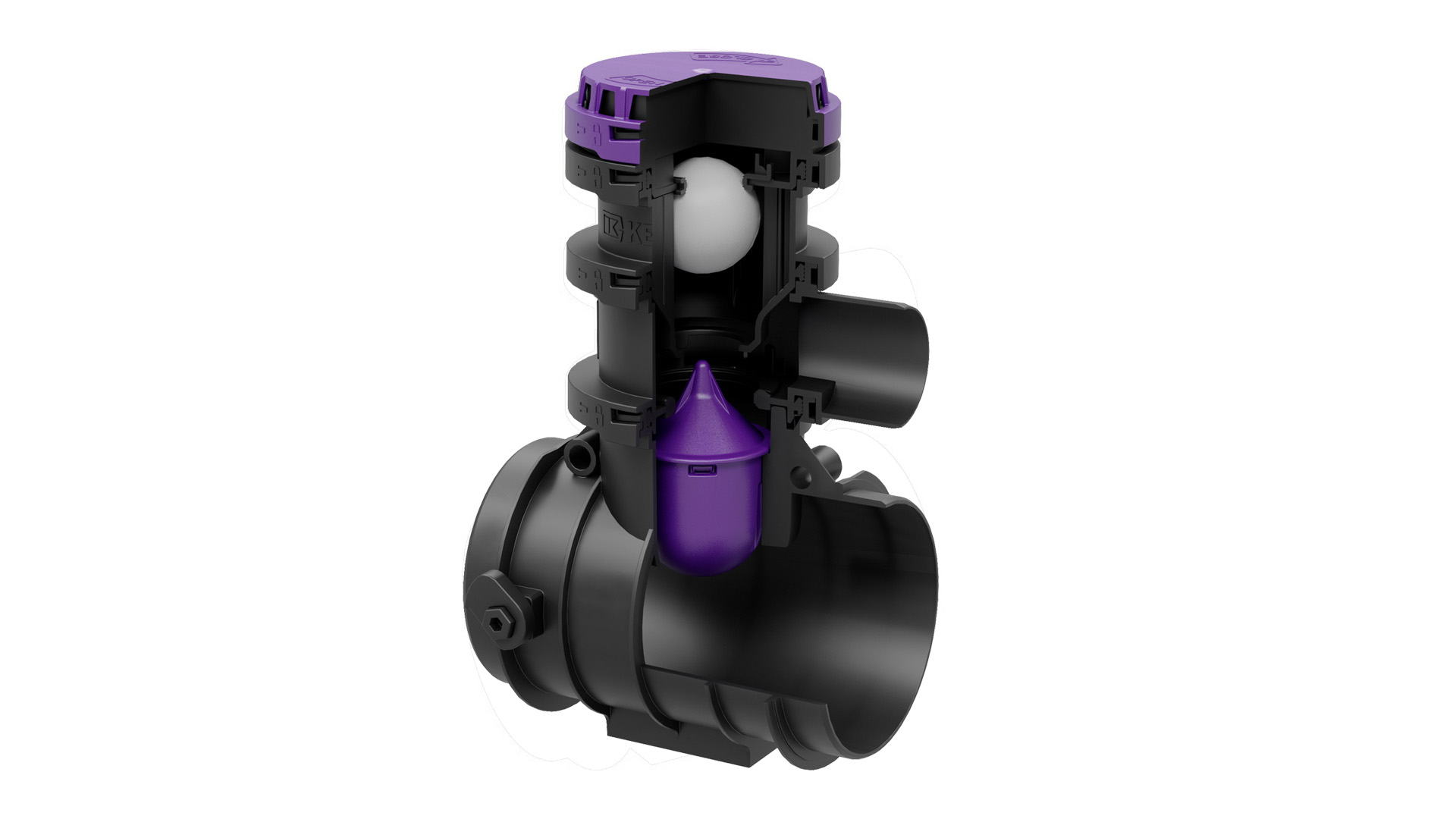

CleverVent havalandırma yönlendiricisi, kaldırma sisteminin doğrudan kurulum odasında havalandırılmasını ve havasının boşaltılmasını sağlar. Su birikmesi durumunda yükselen su bir şamandırayı kaldırır ve bu sayede aktif karbon filtre üzerinden havalandırma yolu açılır – elektrik kesintisi durumunda bile.
SmartSelect ile doğru kaldırma sistemini seçin
Uygun ürünü seçme kararınızı şimdi kolaylaştırın! Kullanışlı planlama aracımız SmartSelect’i kullanın, atık su türü, basma yüksekliği, dirençler ve benzeri konulardaki soruları adım adım yanıtlayın ve uygun aksesuarlarıyla birlikte mükemmel ürüne doğrudan ulaşın.
CleverLoop ve CleverVent hakkında bilmeniz gerekenler
EN 12056-4 standardı, basınç hattının bir düşey boruya bağlanmasına izin vermez. Hem CleverLoop hem de CleverVent yatay bir çıkışa sahiptir. Dolayısıyla bu çıkış her zaman bir toplama borusuna bağlanır. Toplama borusunun ardından bir düşey kademesi geliyorsa, bu bağlantı izin verilir ve DIN 1986-100 standardında düzenlenmiştir.
Yalnızca bir cihaz bağlanıyorsa, tekli bağlantı kısıtlamaları geçerlidir. Daha fazla cihazın bağlanması durumunda, DIN 1986-100 standardına göre toplu bağlantı kuralları geçerlidir. Buna göre, havalandırmasız tekli bağlantı hatları için minimum eğim 1 cm / 1 m'dir. Havalandırmasız bir tekli bağlantı hattının uzunluğu 4 m'yi geçmemelidir. Bir akış yolu içinde en fazla üç adet 90° dönüş (bağlantı dirseği hariç) bulunabilir. Bir drenaj cihazına yapılan bağlantı ile düşey boruya bağlanan bağlantı kolundaki boru tabanı arasındaki yükseklik farkı 1 m'yi aşmamalıdır. Bu koşullardan herhangi biri karşılanamıyorsa, tekli bağlantı borusu havalandırılmalıdır. Sonuç olarak, çoğu mutfak için mutfak bağlantılarının havalandırılması gerekli hale gelir. Bu durum, DIN 4040-100 standardının “Havalandırma” bölümünde de belirtilmiştir.

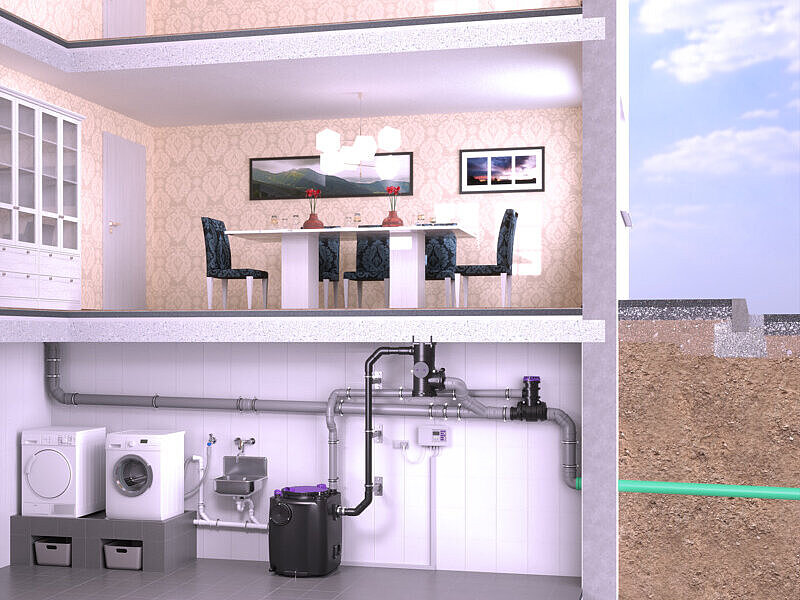

Bu durumda mutfak, çizimde gösterilen ana havalandırma hattı üzerinden bağlanır; yani, kaldırma sisteminin toplama haznesi CleverVent’e bağlanır. Yağ ayırıcının besleme hattı 10 m'den uzunsa, mutfak ve kaldırma sistemi çatı üzerinden havalandırıldığı sürece, CleverVent ile kanala ek havalandırma hattı bağlanabilir.
CleverLoop sistem ayırıcısı ve CleverVent havalandırma yönlendiricisi ile EN 12056, DIN 1986-100 veya ÖNORM B 2501'de belirtilen geri akış güvenliği ve havalandırma gereklilikleri güvenli bir şekilde karşılanabilir. TÜV Rheinland tarafından gerçekleştirilen kapsamlı tip testlerinde, ürünlerin pratik uygulanabilirliği ve güvenliği kanıtlanmıştır. Avusturya Yapı Tekniği Enstitüsü (OIB) tarafından verilen yapı teknik onayı, her iki ürünün de uygunluğunu ve uygulanabilirliğini belgelemektedir. Ayrıca, DIN SPEC 3615 standardına uygunluk, ürünlerin kalitesini ve güvenliğini teyit etmektedir.
Serbest akış borusu doğru şekilde boyutlandırılmışsa ve doluluk oranı %70’i aşmıyorsa, CleverVent ile CleverLoop arasında bir sakinleşme mesafesi bırakılmasına gerek yoktur. Aksi takdirde, en az 1 m’lik bir sakinleşme mesafesi gereklidir.
Evet, bu mümkündür. Yay, korozyona dayanıklı V4A malzemesinden yapılmıştır. Bu sayede CleverLoop, klorlu su, tuzlu deniz suyu ve aşındırıcı atık sularla da başa çıkabilir.
CleverLoop sistem ayırıcısı ve CleverVent havalandırma yönlendiricisi, inşaat mevzuatı kapsamında kullanılabilir. Sistemler geçerli bir OIB onayı taşımaktadır ve aynı zamanda İsviçre Qplus Swiss Quality kalite damgasına sahiptir. Böylelikle, öngörülen kullanım alanına yönelik gereklilikleri karşılamaktadırlar. Bundan bağımsız olarak şunu belirtmek gerekir: Uzman bir şekilde planlama yapılması, standartlara uygun ve üretici talimatlarına göre kurulumun gerçekleştirilmesi ve düzenli bakımın sağlanması durumunda, kanıtlanabilir bir ürün arızası olması halinde KESSEL tarafından ürün sorumluluk sigortası kapsamı elbette geçerlidir.
Yasal açıdan güvenli ve izlenebilir bir planlama yapılabilmesi için ilgili teknik belgeler, kurulum talimatları ve onay belgeleriyle size memnuniyetle destek oluruz. Teknik danışmanlık hizmetimize technik@kessel.de adresine e-posta göndererek veya +49 (0) 8456 27-461 numaralı telefondan ulaşabilirsiniz.
CleverLoop’un montajı, en az 1 kW ile 2,5 kW arasındaki güç aralığındaki kaldırma sistemlerinde izin verilmektedir. Minilift, 1.000 wattlık gücüyle bu izin verilen aralığın tam alt sınırında yer aldığından, DN 50’ye indirgeme ve CleverLoop’un kurulumu sorunsuz bir şekilde gerçekleştirilebilir.
CleverLoop sistem ayırıcısı, 48 mm'lik bir bilye geçiş çapına sahiptir.
Pompalama tesislerinin planlanmasında, jeodezik basma yüksekliği pompanın ihtiyaç duyduğu gücün belirlenmesinde belirleyici bir rol oynar. Bina yerin ne kadar derinesinde bulunursa, bu yükseklik farkı o kadar artar ve atık suyu geri akış seviyesine veya kanalizasyona kadar yukarı taşımak için pompanın basma kapasitesi o kadar yüksek olmalıdır. Sistem ayırıcının montajında her zaman CleverLoop'a kadar olan jeodezik basma yüksekliği esas alınır. SmartSelect planlama aracımız, ürün seçiminde size destek olur.
CleverVent ve CleverLoop, binalara kurulmak üzere geliştirilmiştir. Ancak ekonomik açıdan uygun olması durumunda, özel çözümler departmanımız aracılığıyla donma tehlikesi olmayan bir bölgede toprağa gömülü bir hazneye kurulum gerçekleştirilebilir.
Manşona bir manşon uç tıkacı takılır ve örneğin Ostendorf Kunststoffe firmasının ürettiği bir emniyet kapağıyla sabitlenir.
Aktif karbon filtre (Ürün No. 681258) her yıl değiştirilmelidir; odada koku oluşması durumunda daha erken değiştirilebilir.
