Genel Bakış
Islak alanların, restoranların, gıda işletmelerinin, kasap dükkanlarının ve endüstriyel tesislerin drenajı için paslanmaz çelik ürün yelpazemiz, her uygulama alanı için işlevsel çözüm seçenekleri sunmaktadır. Pratikte kendini kanıtlamış çok sayıda sistem mevcuttur ve bunlar modüler sistemimizden seçilip bir araya getirilebilir. Temel bileşenler şunlardır:
- Paslanmaz çelik zemin giderleri
- Paslanmaz çelik zemin havuzları

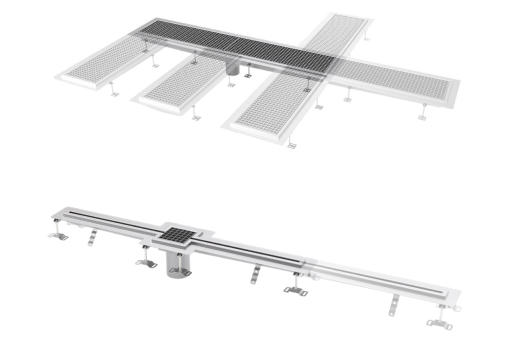

- Paslanmaz çelik kutu oluklar
- Paslanmaz çelik yarık oluklar
Kullanılan 1.4301 (V2A) veya 1.4571 V4A paslanmaz çelik malzemesi, gıda işleme tesisleri için geçerli olan AB yönetmeliklerine tam olarak uygundur ve son derece sağlam yapılarla birlikte profesyonel işçilik sayesinde kusursuz bir işlevsellik garanti eder. Izgara kapaklarımız DIN 1253-1 standardına uygundur.
Drenaj kanalları ve zemin havuzları
Atık su miktarının fazla olduğu ve işletme ile iş akışının kesintiye uğramaması gereken her yerde, atık su oluklar veya zemin havuzları aracılığıyla tahliye sistemine yönlendirilmeli ve bertaraf edilmelidir. Kaba kir parçacıkları içeren büyük miktarda atık su oluştuğu durumlarda (örneğin, büyük mutfaklarda), kutu oluklar ve zemin havuzları uygundur. Yarık oluklar ise kir parçacıklarının daha az oluştuğu ve araç trafiğinin sık olduğu alanlar için uygundur.
Paslanmaz çelik giderlerin, olukların ve küvetlerin sızdırmazlığı
Ticari amaçlı mutfaklardaki yüzeyler genel olarak, ek kimyasal yükleme ile birlikte W2-I veya W3-I su maruziyet sınıfına sınıflandırılır. Su yalıtım işlerinin yürütülmesinde temel, DIN 18534 “İç Mekanların Su Yalıtımı” standardındaki hükümlerdir. Bu bağlamda, burada yalnızca neme dayanıklı alt zeminlerin (örneğin zeminde çimento şap ve çimento esaslı alçıpan levhalar) bulunması temel bir koşuldur.
Alçıpan kullanılması yasaktır. Özellikle zemin bölgesindeki geçiş noktaları için, bunların sızdırmazlık malzemeleriyle birleşik olarak kullanılabilmesi için uygun flanş bağlantı imkanlarına sahip olması şarttır. Yüksek termal yük altındaki oluklar, sızdırmazlık malzemesinin altından geçirilebilecek şekilde hazırlanmalıdır; yani şap burada uygun şekilde oyulmalıdır. DIN 18534-2 standardına göre şapın altına bir su yalıtımı yerleştirilecekse, özellikle duvar bölgelerinde bağlantı detayları uygun şekilde planlanmalıdır.
Kompozit Yapılarda Sızdırmazlık İlkeleri
- Sızdırmazlık malzemesi ve zeminlerin seçimi, 07/2017 tarihli DIN 18534 – İç Mekanlarda Sızdırmazlık – standardının hükümlerine göre yapılır
- Alt zemin uygun olmalıdır (uygun yapı malzemesi, düz yüzeyli, kuru, taşıyıcı ve çatlaksız; yüzey, uygulanacak katmanlara iyi yapışmalıdır)
- Tüm malzemelerin ortam sıcaklıklarına alıştırılması ve uygulama sıcaklıklarına uyulması gereklidir
- Yalnızca onaylı su yalıtım malzemeleri kullanılmalıdır (Ü işareti, abP, ETA ve/veya DIN EN 12004'e göre onaylar)
- Doğrudan suya maruz kalan alanlarda (duş alanındaki duvarlar ve zemine sıfır duş alanları gibi) zemin ve duvar yüzeyleri mutlaka su yalıtımı yapılmalıdır
- Mevcut alt zeminlere ve su maruziyet sınıflarına göre uygun su yalıtım malzemeleri seçilmelidir (bkz.: DIN 18534)
- Sızdırmazlık tabakası, üretici talimatlarına uygun olarak eksiksiz bir şekilde uygulanmalıdır (en az iki aşama / katman)
- Her bir katmanın minimum kuruma sürelerine uyulmalıdır
- Sızdırmazlık tabakasıyla birleşim için sadece yapıştırma flanşlı zemin giderleri kullanılmalıdır
- Hareket derzleri / kenar derzlerinin sızdırmazlığı
- Tüylü kumaş, dokuma veya folyo dolgu malzemesini, yapı elemanlarının planlanan hareketlerini karşılayabilecek şekilde kullanın.
- Yalnızca test edilmiş sızdırmazlık bantları / manşetleri kullanın
Yapışkan flanş, flanş yüksekliği 15 mm
Levha ve fayanslı su yalıtım sistemlerine bağlantı için (DIN 18534 standardına göre 50 mm flanşlı).
Yapışkan flanş, flanş yüksekliği 6 mm
Zemin kaplama sistemlerine (örn. epoksit reçine) bağlantı için.
Fayans bağlantı köşebenti
Olukta termal yük altında kullanım için.
Flanşsız

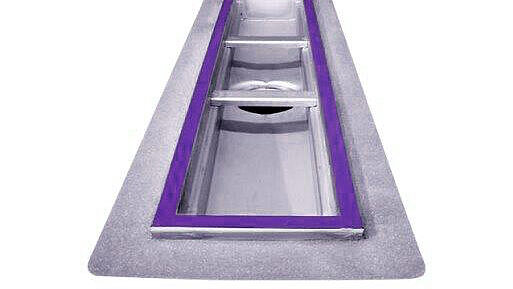

Kumlama
Özellikle zemin kaplama sistemlerine (örn. epoksit reçine) bağlantı yapılırken, paslanmaz çelik drenaj kanalları veya giderlerinin flanşlarına kum serpilmesi, çevreleyen kaplama ve alt tabaka ile daha iyi bir şekilde birleşebilmesi için tavsiye edilir. Kumlama işlemi, yüzeyin pürüzlülüğünü önemli ölçüde artırır ve böylece alt tabakaya, bitişik zemin kaplamasına veya kaplamanın altındaki ince tabakalı su yalıtımına yapışmayı iyileştirir.
Kaplama ayrıca tuzlara, asitlere, alkalilere, çeşitli çözücülere ve birçok başka maddeye karşı da dayanıklıdır. Bunun yanı sıra, kaplama hastaneler veya gıda ve ilaç tesisleri gibi hassas alanlarda da kullanılabilir.

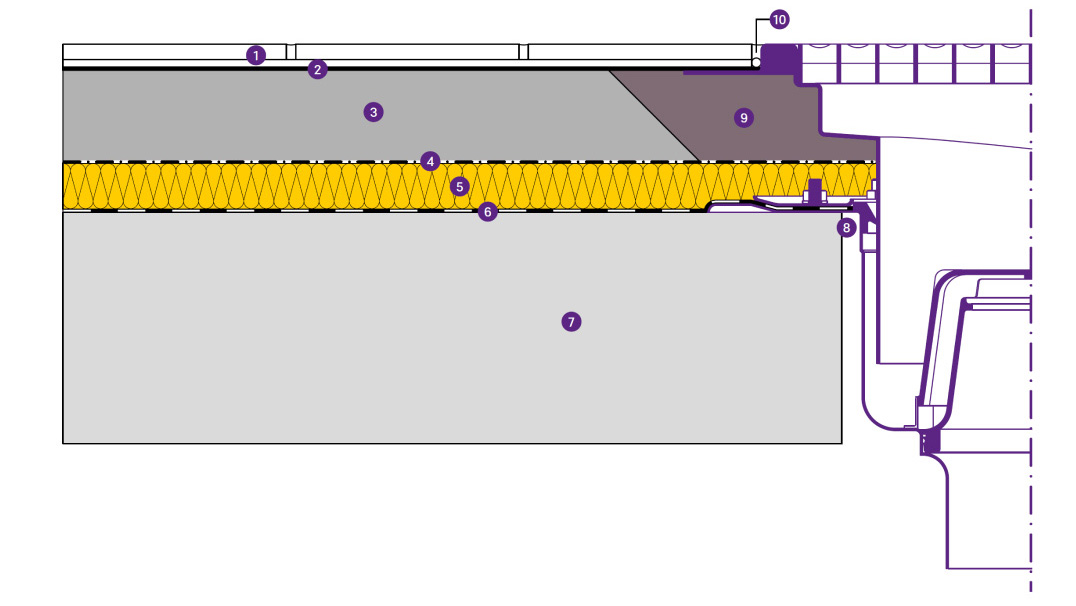

Fayans döşemesi için 15 mm yapışkan flanşlı paslanmaz çelik oluk
1 Fayans ve derzler (fayans yapıştırıcısı
dahil) 2 DIN 18534-1
standardına uygun kompozit su yalıtımı 3 Çimento şap
4 Ayrıcı tabaka
5 Yalıtım
6 Su yalıtım membranı / DIN 18534-2'ye
göre ≥ 1,5 mm ayrıştırma tabakası 7 Beton
8 Duvar delme / zemin yapısı durumunda gerekirse yangın güvenliği kurallarına uyulmalıdır
9 Reaktif reçine
ile kılcal sızdırmazlık dolgusu 10 Kapalı hücreli dolgu kordonlu derz dolgu macunu
Reaksiyon reçinesi kaplama için 6 mm yapışkan flanşlı paslanmaz çelik oluk
1 Reaktif reçine kaplama
2 DIN 18534-1'e
göre kompozit su yalıtımı 3 Şap kumu
4 Ayrıştırıcı tabaka
5 Yalıtım
6 Su yalıtım membranı / DIN 18534-2'ye
göre ≥ 1,5 mm ayrıştırma tabakası 7 Beton
8 Delik açılması / zemin yapısı durumunda gerekirse yangın güvenliği önlemlerine dikkat edin
9 Reaksiyon reçinesi ile kılcal sızdırmazlık dolgusu

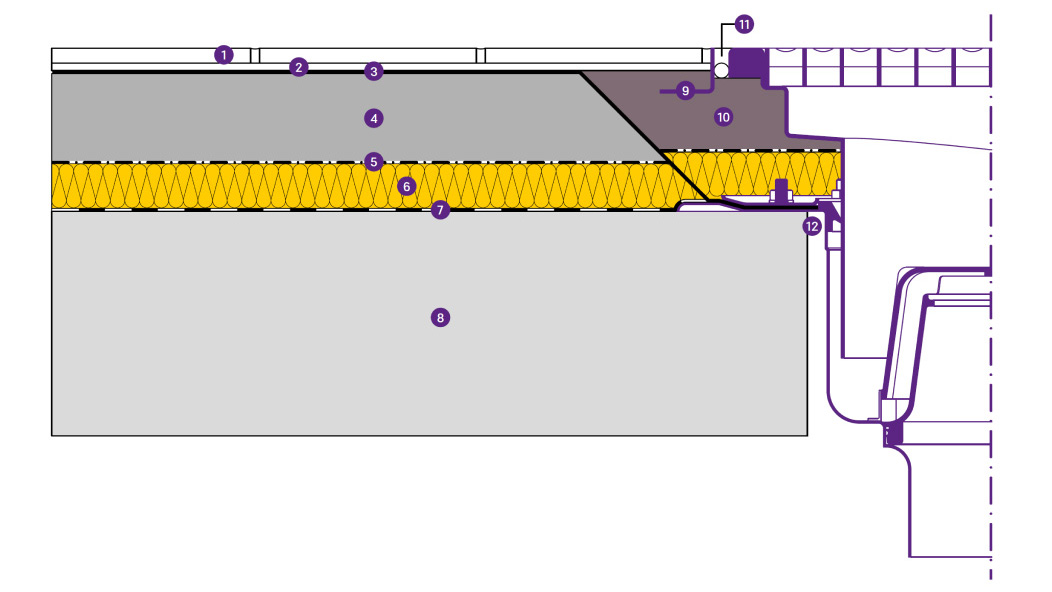

Termal yük altındaki paslanmaz çelik oluk
1 Fayans ve derzler
2 Fayans yapıştırıcısı
3 DIN 18534-1'e
göre kompozit su yalıtımı 4 Çimento şap
5 Ayrıştırıcı tabaka
6 Yalıtım
7 Su yalıtım membranı / DIN 18534'e göre ≥ 1,5 mm'lik ayırıcı tabaka-2
8 Beton
9 Fayans bağlantı köşebenti
10 Reaksiyon reçinesi
ile kılcal sızdırmazlık dolgusu 11 Kapalı hücreli dolgu
kordonlu derz dolgu macunu 12 Duvar delme / zemin yapısı durumunda gerekirse yangın güvenliği kurallarına uyulmalıdır

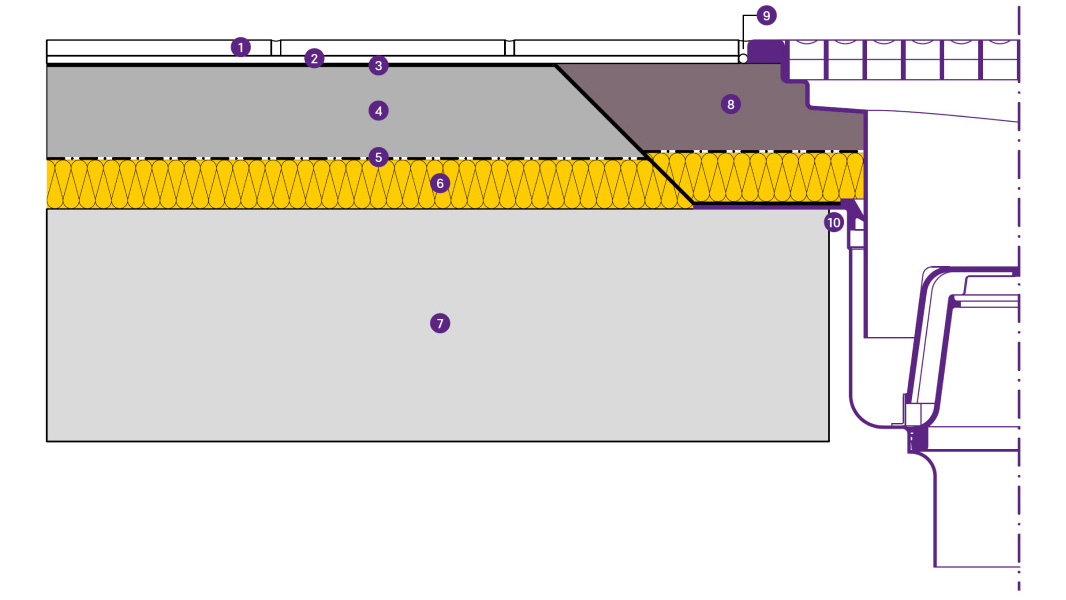

Fayans döşemesi için yapıştırma flanşı olmayan paslanmaz çelik oluk
1 Fayans ve derzler
2 Fayans yapıştırıcısı
3 DIN 18534 standardına uygun kompozit su yalıtımı-1
4 Çimento şap
5 Ayrıcı tabaka
6 Yalıtım
7 Beton
8 İnşaat reçinesi ve kuvars
kumundan oluşan kılcal sızdırmaz dolgu 9 Yapı elemanının boyutlarına göre esnek veya sert
bir sızdırmazlık malzemesi ile doldurma 10 Duvar delme / zemin yapısı durumunda, gerekirse yangın güvenliği kurallarına uyulmalıdır
