Doğru şekilde kurulmuş: Kaldırma sistemi zorluğu
Bir atık su kaldırma tesisatının kurulumunda temel bileşenler, kanalizasyondan gelen suyun içeri sızmasını önlemek için kullanılan “geri akış döngüsü” ve kaldırma tesisatının havalandırılması ve gazın tahliyesi için kullanılan bir havalandırma borusudur.
DIN EN 12056-4 standardına göre, geri akış önleyici döngü, basınç hattının geri akış seviyesinin üzerine çıktığı kısmıdır. İletişim halindeki borular prensibine göre, doğru bir eğim ayarlandığında, kanalizasyondan geri akış olması durumunda bile atık su binaya girmemelidir.
Geri akış döngüsünün doğru bir şekilde uygulanması, geri akışa karşı güvenilir bir koruma sağlamak açısından hayati önem taşır. Ayrıca, DIN EN 12056-4 standardına uygun havalandırma ve hava tahliyesi, kaldırma sistemindeki arızaları veya koku sorunlarını önlemek için büyük önem taşır.
Sorunun genel bir bakışı
Uygulamada, geri akış döngüsü ve havalandırma borusu, yeni inşaatlarda ve özellikle de yenileme çalışmalarında tasarımcılar ve uygulayıcılar için sorunlar yaratmaktadır:
- Geri akış döngüsü veya havalandırma borusunun kurulmasını zorlaştıran ya da imkansız kılan mevcut bir yapı durumuyla karşılaşılması (örneğin mülkiyet ilişkileri, yapısal kısıtlamalar, akustik, statik, tarihi eser koruma veya yangın güvenliği nedeniyle)
- Tavan delikleri ve yükseltme boruları ile yangın ve ses yalıtımı önlemleri için yüksek inşaat maliyetleri
- Oda alanının kaybı
- Etkili geri akış seviyesinin kesin olarak belirlenmesindeki zorluklar
- Geri akış döngüsü, geri akış seviyesinin üzerine döşenmezse, binanın yetersiz korunma riski
Çözüm

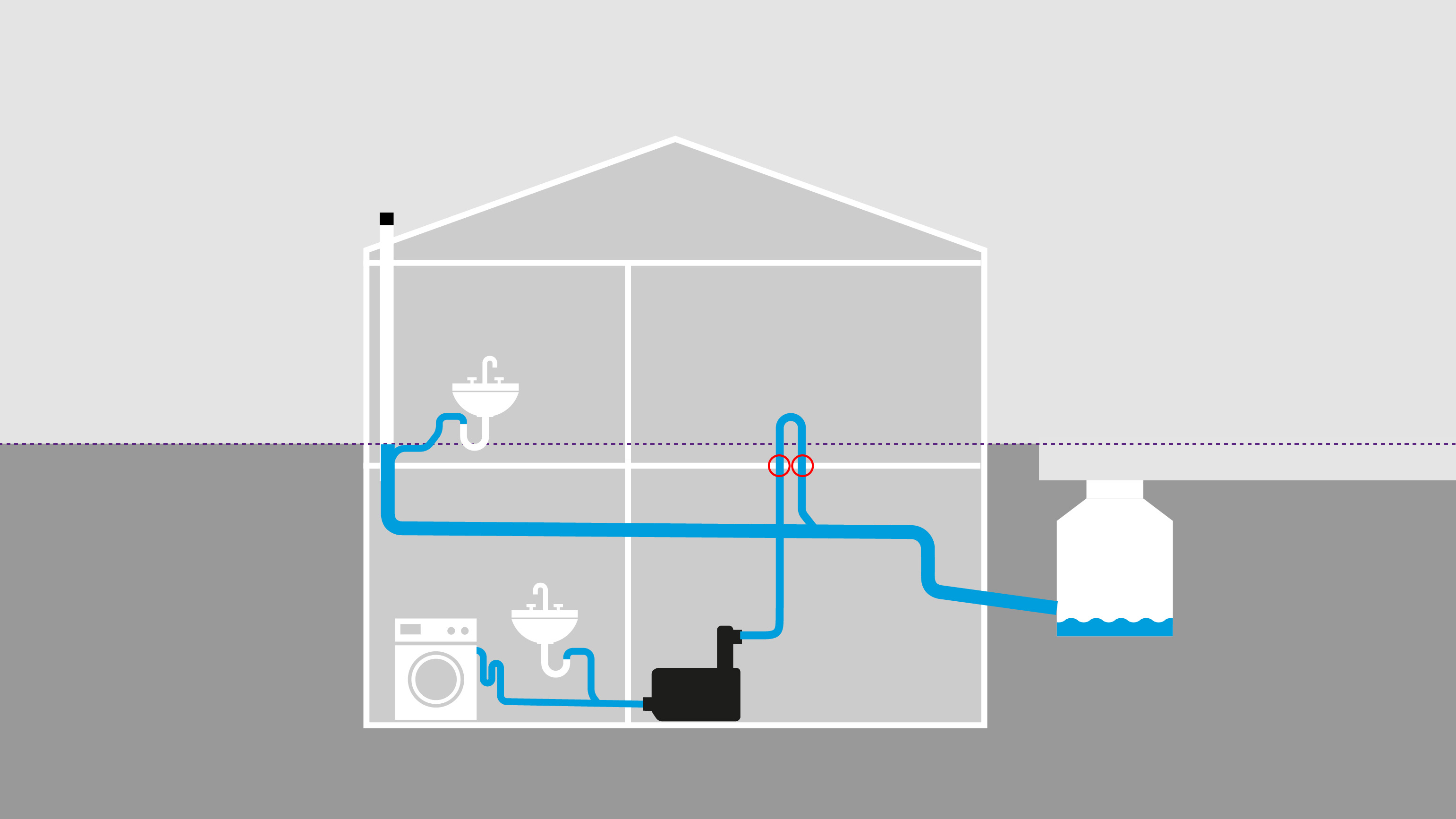

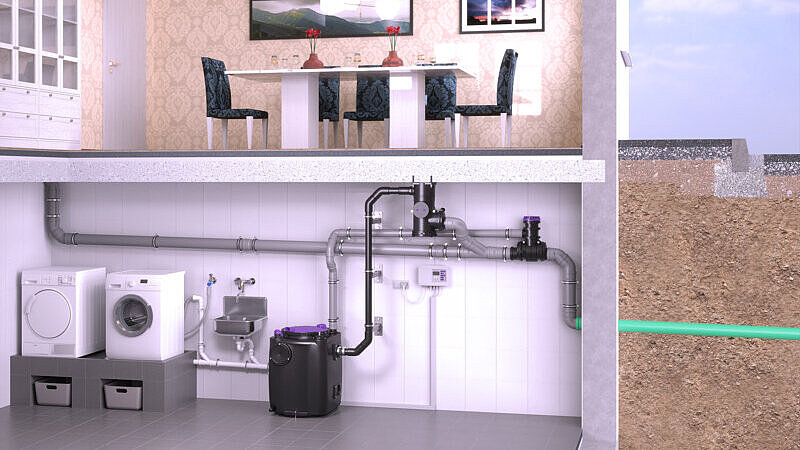

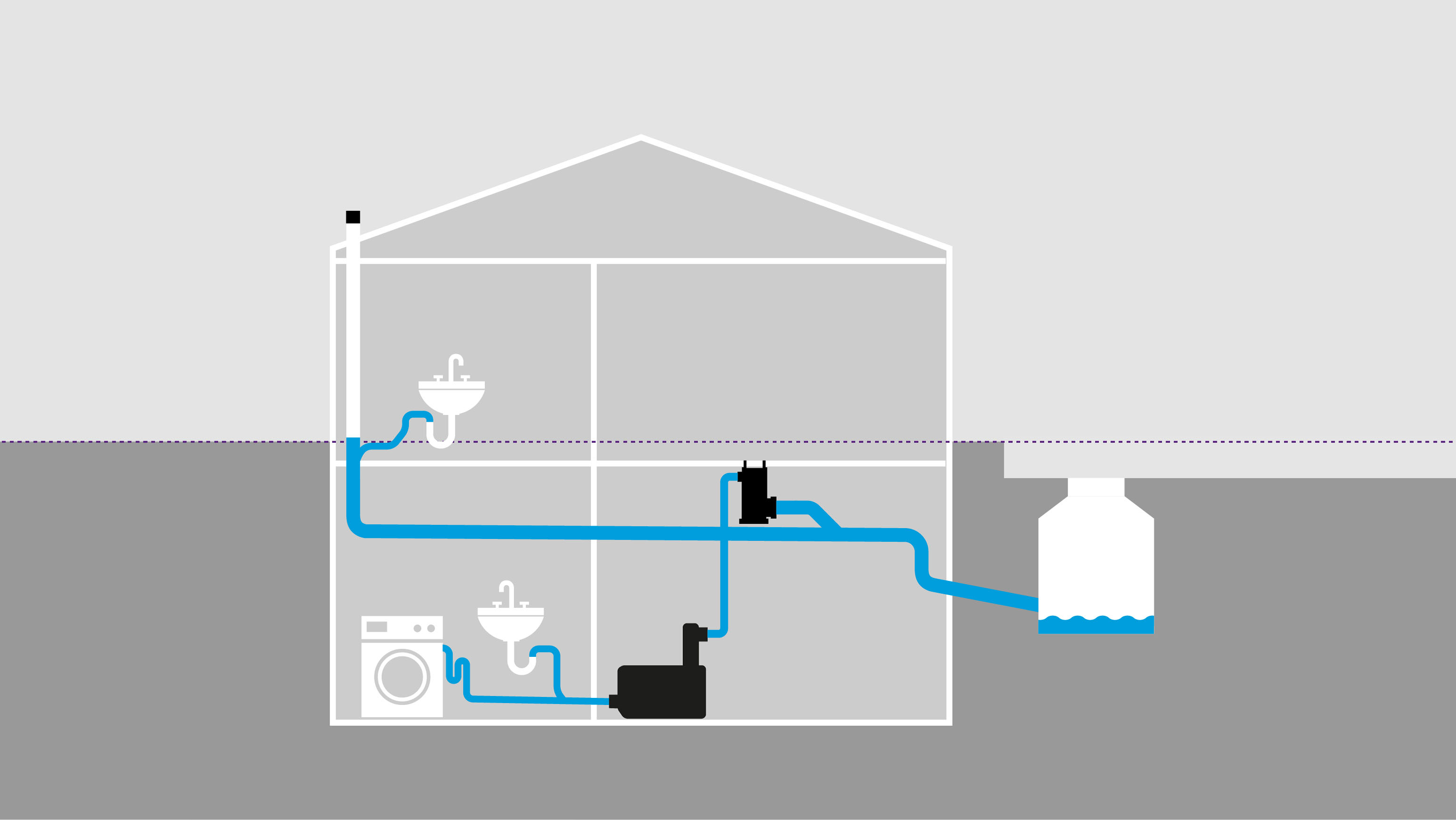

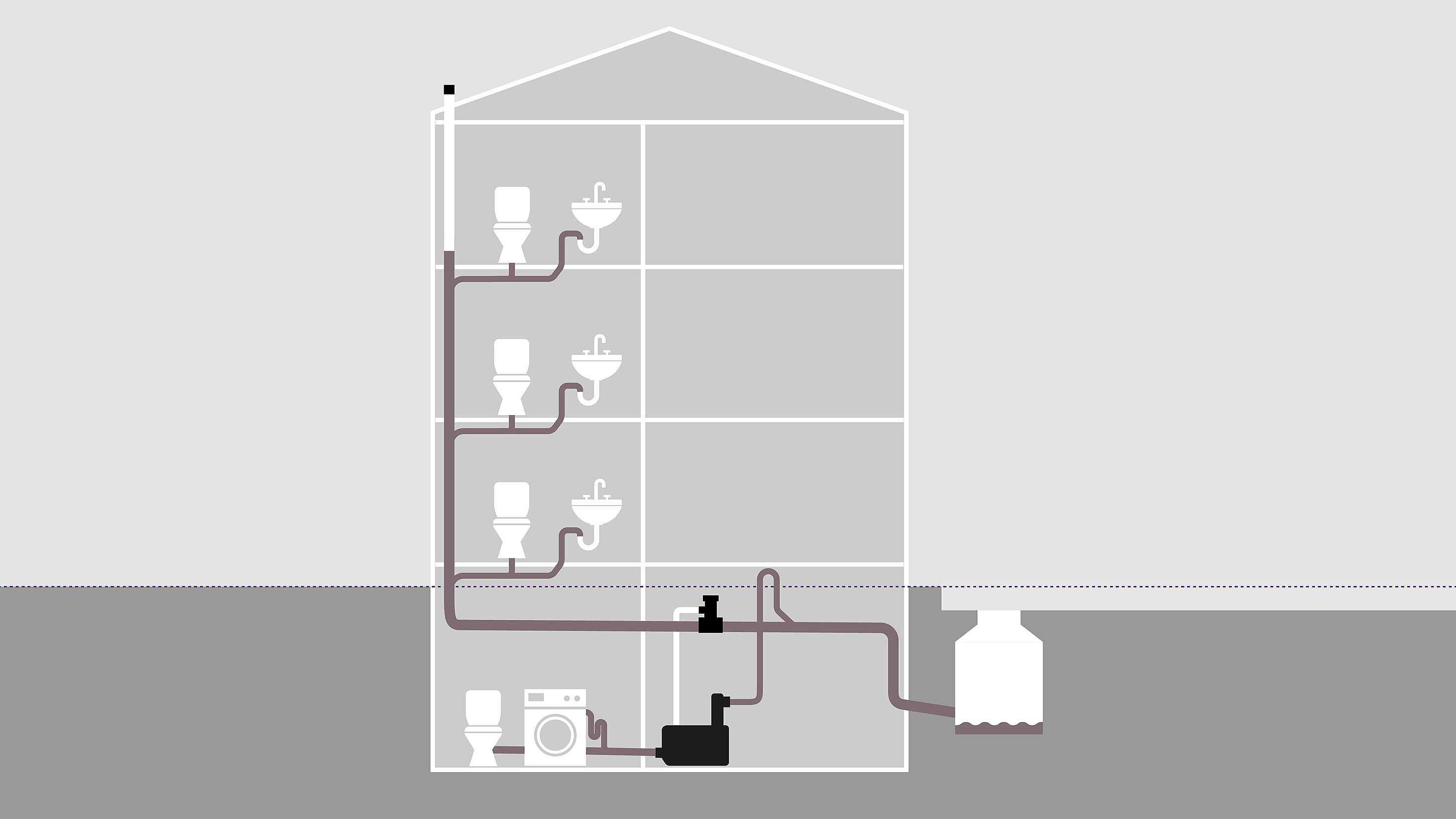

Şimdiye kadar, bir müstakil evin standartlara uygun bir gri su kaldırma sistemi ve geri akış önleme döngüsü kurulumu için oturma alanına tavan delmesi yapılması gerekiyordu (Durum 1). Sistem ayırıcı, geri akış seviyesinin altına monte edilebilir (Durum 2). Bu, binanın geri akış önleyici döngü olmadan da geri akışa karşı korunduğu anlamına gelir – üstelik yaşam alanından hiçbir kayıp yaşanmadan. Aynı zamanda bu çözüm, klasik tavan delme yöntemine kıyasla yüzde 50'ye kadar daha ekonomiktir.
Çalışma prensibi

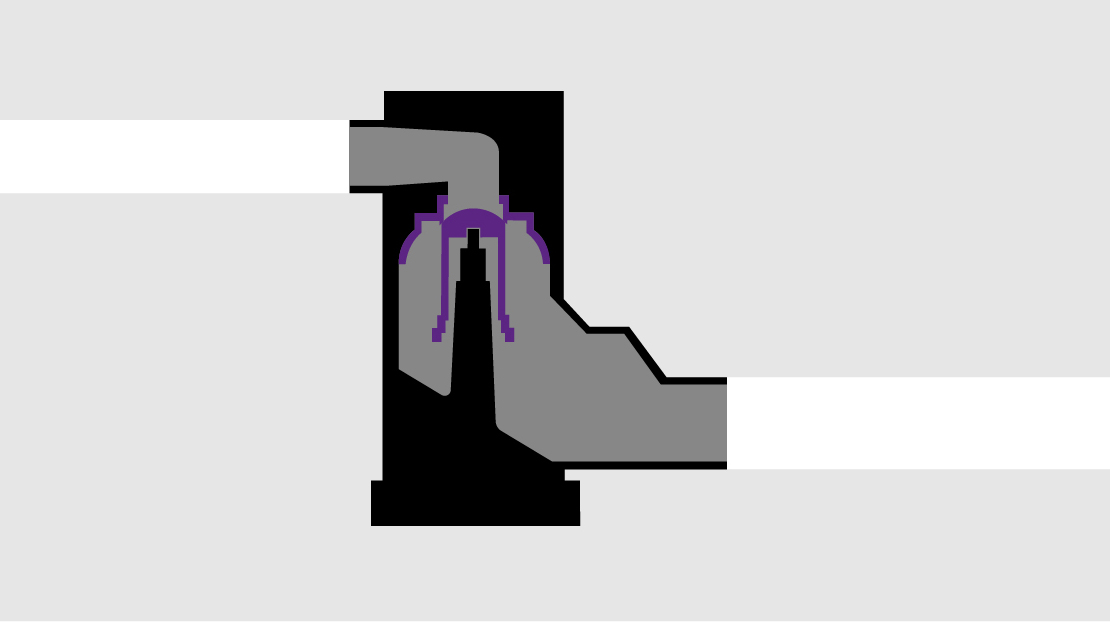

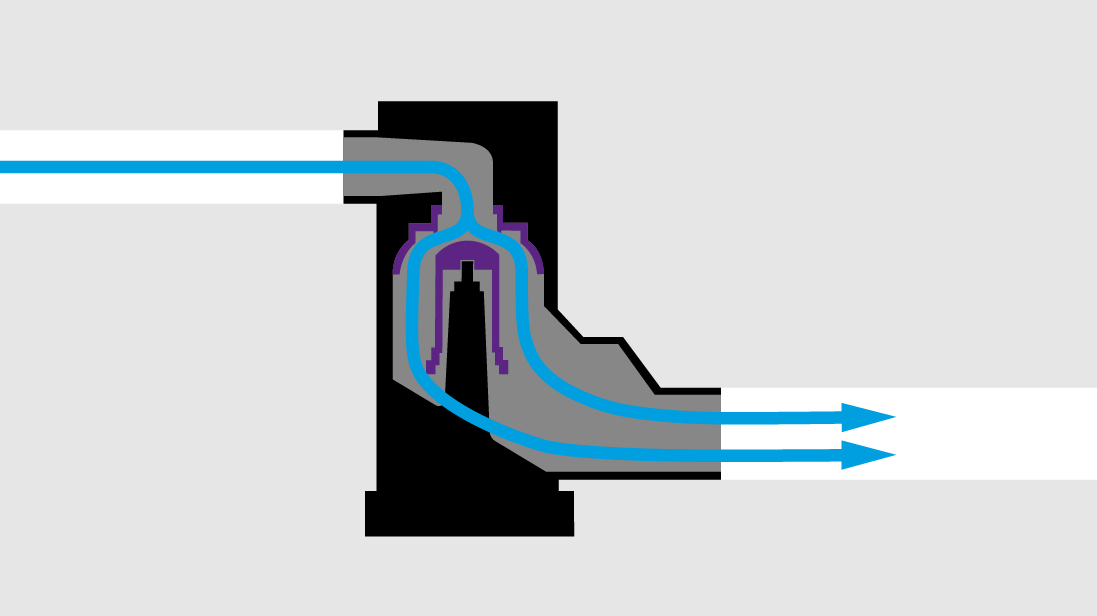

Kaldırma sistemlerinin basınç hattı için tasarlanan CleverLoop sistem ayırıcı, yalnızca pompa çalışırken açılan ve ardından kendiliğinden kapanan mekanik bir kilide sahiptir. Böylelikle, ek elektrik tüketimi veya karmaşık bir teknik gerektirmeden istenmeyen geri akışa karşı maksimum güvenlik sağlar. Sistem ayırıcı, serbest akışlı drenaj sistemlerinde geri akış seviyesinin altında bulunan çeşitli basınç bağlantılarına (örn. DN 50, 80 veya 100) bağlantı noktalarına, manşon ve uç boyutları (DN 90 ila DN 200) ile serbest akışlı drenaj sistemlerinde geri akış seviyesinin altında sorunsuz bir şekilde uyarlanabilir.
Bir kaldırma sistemi sonradan kuruluyorsa ve bodrum tavanı geri akış seviyesinin altındaysa, sistem ayırıcı sayesinde zahmetli bir tavan delme işlemi önlenebilir.

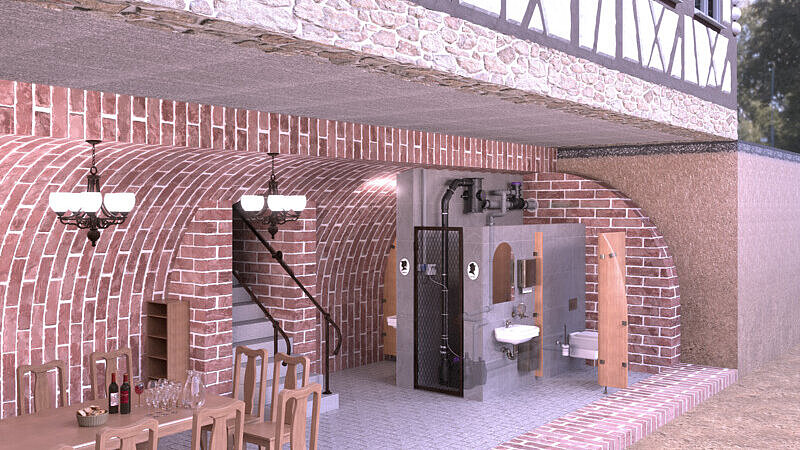

Tarihi veya koruma altındaki binalarda tavanda delik açılması genellikle istenmez veya izin verilmez. CleverLoop sistem ayırıcı ve CleverVent havalandırma yönlendiricisi kullanıldığında, buna hiç gerek kalmaz.
Proje tasarımcıları için uygulama örnekleri
Kanal, tahliye noktasından daha yüksek bir konumda bulunuyorsa, atık su genellikle bir geri akış döngüsü aracılığıyla kanala taşınmalıdır. Bu durum genellikle ek masraf ve daha fazla yer ihtiyacı anlamına gelir.
CleverLoop sistem ayırıcı, bu durum için yenilikçi bir alternatif sunar. Yeni tasarımlı yapısı sayesinde, atık suyun geri akış seviyesinden yukarıya taşınmasına gerek kalmaz. Aynı zamanda, iç mekanizması geri akışa karşı güvenilir bir koruma sağlar. Böylelikle CleverLoop, yeni inşaatlarda ve yenileme çalışmalarında ekonomik, temiz ve hızlı bir kurulum imkanı sunar.

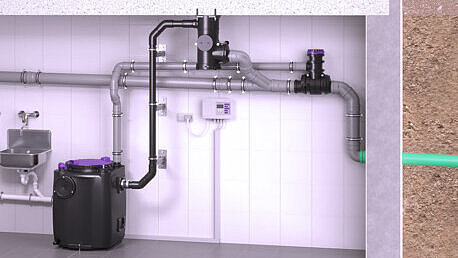

Uygun kurulum yeri
Sistem ayırıcı, EN 12056-2 standardına göre boyutlandırılması gereken havalandırmalı ana ve toplama borularına bağlanmalıdır. Pompa sistemi, basınç borusundaki akış hızının en az 0,7 m/s ile en fazla 2,3 m/s arasında kalacak şekilde boyutlandırılmalıdır.
Bu tesisat, yalnızca açıkta bulunan borulara monte edilmek üzere tasarlanmıştır. Montaj tavana yapılır. Tavan, ağırlığı ve oluşan kuvvetleri güvenli bir şekilde taşıyabilmeli ve önceden taşıma dayanımı açısından kontrol edilmelidir.
Yer ihtiyacı
CleverLoop sistem ayırıcısının kapladığı alan, geleneksel geri akış döngüsüne kıyasla önemli ölçüde daha azdır; çünkü tavanın altına kadar uzanan ve yer kaplayan yükseltici borular ortadan kalkmaktadır.
Ancak, sistem ayırıcının bakım açıklıklarından birinin her zaman erişilebilir olması gerektiği unutulmamalıdır. Ayrıca, 100.000 anahtarlama döngüsünden sonra veya en fazla 5 yıl sonra gerçekleştirilecek büyük bakım için CleverLoop'un altında en az 400 mm'lik serbest erişim alanı sağlanmalıdır.
Ses yalıtımı
CleverLoop sistem ayırıcısı doğrudan tavana monte edildiğinden ve kaldırma sisteminin atık su akışı bu ayırıcı üzerinden geçtiğinden, titreşimlerin ve çalışma seslerinin yapısal ses olarak duvar yapısına aktarılması engellenmelidir.
Sabitleme ve ses yalıtım seti, ses emici dübeller, özel çubuk vidalar ile ses yalıtım nipleri ve pulları içerir. Bu elemanlar sayesinde cihaz duvardan mekanik olarak izole edilir; böylece pompanın titreşimleri veya dahili vananın açılıp kapanması sırasında oluşan titreşimler, binaya rahatsız edici bir uğultu olarak aktarılmaz.
TÜV onaylı güvenlik
Yeni ürün geliştirmeleri, alışılmış inşaat yöntemlerini genişletiyor. CleverLoop sistem ayırıcı ve CleverVent havalandırma ayırıcı sayesinde, EN 12056, DIN 1986-100 veya ÖNORM B 2501 standartlarında belirtilen geri akış güvenliği ve havalandırma gereklilikleri güvenilir bir şekilde karşılanmaktadır.
CleverLoop sistem ayırıcısı ve CleverVent havalandırma ayırıcısı, Esslingen Teknik Üniversitesi, Steinfurt Uygulamalı Bilimler Üniversitesi ve Berlin Teknik Üniversitesi gibi tanınmış araştırma kurumları tarafından kapsamlı bir şekilde test edilmiş ve olumlu değerlendirmiştir.
TÜV Rheinland tarafından gerçekleştirilen kapsamlı tip testlerinde, ürünlerin pratik uygulanabilirliği ve güvenliği kanıtlanmıştır. Avusturya İnşaat Tekniği Enstitüsü’nden (OIB) alınan inşaat teknik onayı, her iki ürünün uygunluğunu ve uygulanabilirliğini belgelemektedir; bu ürünler ayrıca İsviçre Qplus Swiss Quality kalite mührünü de taşımaktadır. Ayrıca, DIN SPEC 3615 standardına uygunluk, ürünlerin kalitesini ve güvenliğini teyit etmektedir.
Dış uzmanlar tarafından sağlanan bu kanıtlar, KESSEL SE + Co. KG’nin üretici beyanıyla birleştiğinde, CleverLoop ve CleverVent ürünlerinin test edilmiş güvenliğini kanıtlamaktadır.
