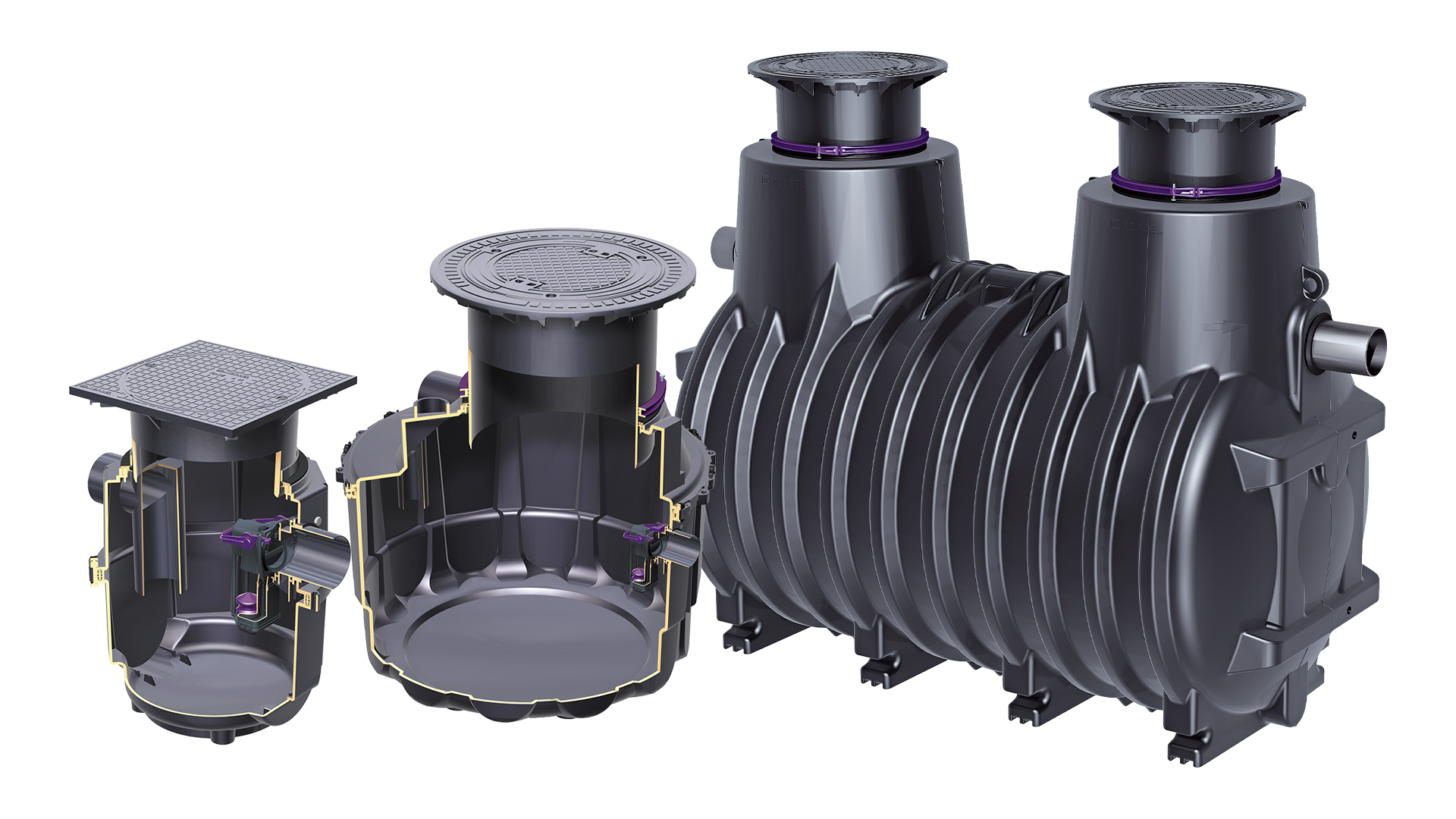

KESSEL EasyOil Hafif Sıvı Ayırıcısının Planlanması
KESSEL’in EasyOil serisindeki hafif sıvı ayırıcılar, yakıt ve yağlayıcıların drenaj sistemine karışmasının önlenmesi gereken her yerde kullanılır. Hangi modelin hangi versiyonunun bu amaç için en uygun olduğu, spesifik uygulama durumuna göre hesaplamalar yoluyla belirlenmelidir. Bu konuda en iyi nasıl ilerleyeceğinizi buradan öğrenebilirsiniz.
Bu planlama ipuçlarının yalnızca bilgilendirme amaçlı olduğunu lütfen unutmayın. Bir EasyOil hafif sıvı ayırıcısının gerçek tasarımını yapmak için lütfen KESSEL boyutlandırma formunu kullanın.
4. Adım: Nominal boyut ve depolama kapasitesini belirleme
Maksimum yağmur suyu ve kirli su akış değerleri ile etkileyen faktörleri belirledikten sonra, hafif sıvı ayırıcının gerekli nominal boyutunu aşağıdaki formül kullanılarak hesaplayabilirsiniz:
NS = (Qr + fx × Qs) × fd × ff
Ayrıca, istenen veya yetkili makam tarafından öngörülen hafif sıvı depolama tankının hacmini litre cinsinden belirleyin. Bu hesaplamada, işletme arızaları durumunda ortaya çıkabilecek hafif sıvı miktarlarını da dikkate alın.
5. Adım: Çamur tutma hacmini belirlemek
Şimdi gerekli çamur tutucu hacmini litre cinsinden hesaplayın. Bunun için, uygulamanıza uygun olan aşağıdaki formülü kullanın. Ardından, elde ettiğiniz sonucu aşağıda belirtilen minimum hacimlerle karşılaştırın; daha yüksek olan değer, gerekli çamur tutucu hacmidir.
Hafif sıvı ayırıcısı örnek hesaplaması
Mülk: Köln'de satılık benzin istasyonu
Çalışma Bilgileri
S-I-P bileşenleri
Yağmur suyu ve atık su aynı anda kullanılmamalıdır
Yıkama tezgahı
- 3 adet DN 25 tahliye vanası
- 2 adet DN 15 tahliye vanası
- 2 x HD cihazı
- Motor yıkama; yoğunluğu 0,92 g/cm³ olan yağ
- B10 biyodizel
Yağış alanı
- 100 m²
- r(5;2) = 245 l/s x ha
- Biyodizel B10
Yağmur suyu akışı Qr
Yerel yağış miktarı * |
|
|
|
|
150 | 1,5 | 4,5 | 7,5 | 12,0 |
200 | 2,0 | 6,0 | 10,0 | 16,0 |
300 | 3,0 | 9,0 | 15,0 | 24,0 |
* Gerekirse yetkili makama danışınız; ancak bu değer 150 l/(s x ha) değerinin altına düşmemelidir.
Yerel yağış miktarı = ................................................. l/(s x ha)
Yağmur toplama alanı 1 = ............................................................ m2
Yağmur toplama alanı 2 = ............................................................ m2
Yağmur toplama alanı 3 = ............................................................
m2_______________________________________________________________________________________________
Toplam = ............................................................ m²
Yağmur suyu akışı Qr hesaplaması:
100 m² x 245 l/s x ha : 10.000 = 2,45 l/s
Atık su akışı Qs
→Qs 1: Tahliye vanaları/dağıtım noktaları
Qs 3'e göre yüksek basınçlı cihazların bağlandığı çıkış vanaları burada dikkate
alınmamaktadır..................... Adet DN 15 (R 1/2) × 0,5 l/s = ................................. l/s
.................... Adet DN 20 (R 3/4) à 1,0 l/s = ................................. l/s
.................... Adet DN 25 (R 1) à 1,7 l/s = .................................
l/s_______________________________________________________________________________________
Toplam Qs1: .............................. l/s
→Qs2: Otomatik araç yıkama tesisleri / hatları
...................... adet, her biri 2 l/s Toplam Qs 2: .............................. l/s
→Qs3: Yüksek basınçlı temizlik cihazları (HD cihazları)
- Tek cihaz: 2 l/s
- Birden fazla cihaz: 1. cihaz 2 l/s, her bir sonraki cihaz 1 l/s
- Otomatik yıkama tesisi ile bağlantılı tek cihaz: 1 l/s
...................... adet Toplam Qs 3: ............................ l/s
Yetkili makam tarafından başka bir hesaplama talep edilmedikçe veya kabul edilmedikçe, atık su tahliyesinin nominal değerini belirlemek için Qs değeri ikiye katlanmalıdır: 2 Qs = .............................. l/s
Toplam QS = QS1 + QS2 + QS3 = QS …………………………… l/s
Asgari zorluk faktörleri fx
Kullanım Amacı | fx |
| a) endüstriyel süreçlerden, araç yıkama tesislerinden, yağla kirlenmiş parçaların temizlenmesinden veya benzin istasyonlarının dolum noktaları gibi diğer kaynaklardan kaynaklanan kirli suyun (endüstriyel atık su) arıtılması için; | 2 |
| b) otoparklar, yollar, atölye alanları gibi su geçirmez yüzeylerden gelen yağla kirlenmiş yağmur suyunun (yağmur suyu akışı) arıtılması için; | önemli değildir, çünkü Qs = 0 (sadece yağmur suyu) |
| c) Çevredeki alanları korumak amacıyla kontrolsüz bir şekilde sızan hafif sıvıları tutmak için. | 1 |
Zorluk katsayısının hesaplanması:
fx = 2
Yağmur suyu | Değer | Birim |
| Alan | 120 | m2 |
| Yağmur suyu bağışı | 285 | l/s x ha |
| Akış katsayısı | 1 | - |
| Qr | 3,42 |
Atık su | n | Qs | |
| Boşaltma vanası DN 25 | 1 | 1,7 | |
| Çıkış vanası DN 20 | 2 | 1,7 | (1,0 + 0,7) |
| HD cihazı | 3 | 4,0 | (2 + 1 + 1) |
| Qs | 7,4 |
Seçilen | fx | fd | ff | fs | ||
| 2,0 | 1,0 | 1 | 200 | |||
| ||||||
NS Hesaplama sadece kir faktörü | (fx x Qs ) x fd | 14,8 | ||||
| ||||||
NS Hesaplama sadece yağmur suyu | Qr x fd x ff | 3,42 | ||||
| ||||||
NS toplam | 18,22 | |||||
NS seçilen | 20 | |||||
| ||||||
Çamur tutucuyu hesapla | NS x fs / (fd x ff) | 4.000 | 20 x 200 / (1 x 1) | |||
| ||||||
Seçilen çamur tutucu | 5.000 | |||||
