Geri akış seviyesi nasıl belirlenir?
İlk olarak, geri akış önleme tedbirinin gerekli olup olmadığı sorusu gündeme gelir. Öncelikle, geri akış seviyesinin belirlenmesi gerekir. Tamamen resmi açıdan, geri akış seviyesi yerel yetkililer tarafından belirlenebilir. Ancak bu, planlayıcıyı, iletişim halindeki boruların fiziksel prensibini dikkate alarak yerel durumu ayrıntılı bir şekilde incelemekten muaf kılmaz. Bu nedenle, bundan farklı olarak tamamen başka geri akış seviyeleri ortaya çıkabilir.
Herhangi bir bilgi bulunmuyorsa, aşağıdaki kurallar geçerlidir:
- Düz arazide: kaldırım veya kenar şeridi dahil yol yüzeyi (DIN-EN 12056)
- Eğimli arazide: Akış yönünün tersinde bulunan en yakın kanalizasyon şaftının seviyesinden 15 cm yukarısı (Ö-Norm B2501)
- Bağlı toplama çukurları durumunda: kuyu kapağının üst kenarı

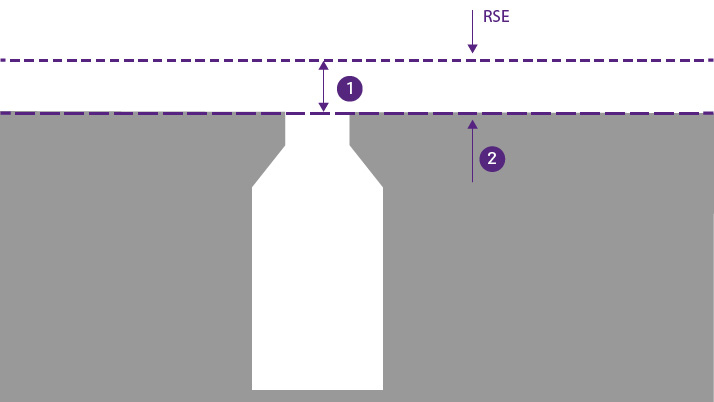

KESSEL’in tavsiyesi – Güvenlik mesafesi!
Güvenli geri akış seviyesini her zaman fiziksel birikme seviyesine göre bir güvenlik mesafesi bırakarak planlayın!
- Fiziksel su birikme seviyesi
İletişim halindeki borular nedeniyle suyun statik dağılımı - Güvenlik
mesafesi Fiziksel su birikme seviyesi ile geri akış seviyesi arasında gerekli mesafe - Varsayılan geri akış seviyesi
Basınç ve kaynak akışı nedeniyle suyun dinamik dağılımı
1: +15 cm güvenlik mesafesi
2: Fiziksel birikme seviyesi
Güvenlik mesafesi
Bu konuda diğer mevzuatlarda ne belirtilmiştir?
Avusturya: ÖNORM B 2501 = 15 cm
İsviçre: SN 592 000 = 10 cm
Çeşitli yerel yönetmelikler = 10 ila 30 cm
DIN EN 12056-4: “Yol
yüzeyi, kaldırımlar ve kenar şeritleri dahil olmak üzere sürüş şerididir” (bu yaklaşık 15 cm’ye karşılık gelir)
Bu nedenle: KESSEL’in güvenli su birikme seviyesi önerisi = Fiziksel su birikme seviyesi = Yol üst kenarı artı 15 cm güvenlik mesafesi
Referans seviyesi
Bir sonraki adımda, tahliye noktalarının belirleyici seviyesi referans değeri olarak belirlenmelidir. Bu konuda belirleyici olan husus şudur:
- Kirlilik suyu tahliye noktaları için, koku sifonundaki su seviyesi
- Yağmur suyu tahliye noktaları için tahliye noktasının (ızgara) üst kenarı
Bir sonraki adımda ise, bu tahliye noktalarından hangilerinin geri akış seviyesinin altında kaldığı ve bu nedenle korunması gerektiği tespit edilmelidir.
Kirlili su tahliye noktaları için belirleyici olan, koku sifonunun yüksekliğidir (GVH). Bu değer, geri akış seviyesiyle (RSE) karşılaştırılmalıdır.
