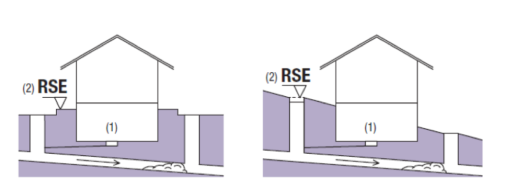

(1) Boşaltım noktasının seviyesi
(2) RSE (geri akış seviyesi), kanalizasyon kuyusunun seviyesine + 15 cm'dir
Geri akış seviyesinin tanımı
Drenaj tesislerinin planlanmasında önemli bir adım, fiziksel olarak etkili geri akış seviyesinin belirlenmesidir. Bunun için, tahliye noktalarının belirleyici seviyesi referans değeri olarak tespit edilmelidir. Belirleyici unsurlar şunlardır:
- kirlü su tahliye noktaları için, koku sifonundaki su seviyesi
- yağmur suyu tahliye noktaları için tahliye noktasının (ızgara) üst kenarı
- ve bağlı kanalizasyon sistemindeki en yüksek etkili referans noktası
Kanalizasyon şaftı veya giriş ızgarasının seviyesine ek olarak 15 cm'lik bir yükseklik şartı, geri akış durumunda daha fazla güvenlik sağlar. Açıklanan geri akış seviyesinin altındaki tüm tahliye noktaları korunmalıdır. Yukarıda gösterilen eğimli arazi (yamaç) örneğinde (B), sadece bodrum katı değil, zemin kat da geri akışa karşı korunmalıdır!
Drenaj türünün belirlenmesi

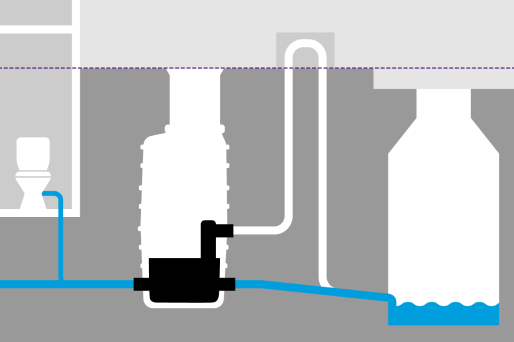

Ürün seçiminde, geri akış önleme sisteminin bağlı kanala göre konumu da belirleyici bir faktördür. Planlama açısından mümkün olduğu ölçüde, yerçekimi drenajı ilkesine uygun olarak her zaman yeterli bir eğim sağlanmalıdır. Bu, normal çalışma koşullarında ek pompa kullanımı gerektirmeden drenajı mümkün kılar ve böylece yatırım, işletme ve bakım maliyetlerinden tasarruf sağlar. Hem geri akış önleyici vanalar hem de geri akış pompa ve geri akış kaldırma sistemleri bu prensibi kullanır.
Kullanım Oranının Belirlenmesi
Bir tahliye noktasının kullanımından vazgeçilemiyorsa, ardından gelen geri akış önleme sistemi, geri akış durumu sırasında bile drenajın mümkün olmasını sağlamalıdır. Dolayısıyla bu, pompanın çalışmasını gerektirir. Pompa, bu durumda geri akış döngüsü üzerinden tahliye hattına su boşaltmalıdır.
Özellikle kaldırma sistemlerinde, atık su akışının kesintiye uğramaması gerektiği durumlarda, uygulama durumuna uygun olarak DIN EN 12050-1 veya DIN EN 12050-2 standartlarına göre, aynı taşıma kapasitesine sahip iki pompadan oluşan bir çiftli kaldırma sistemi kurulmalıdır. İkinci pompa, çalışma güvenilirliğini artırır.

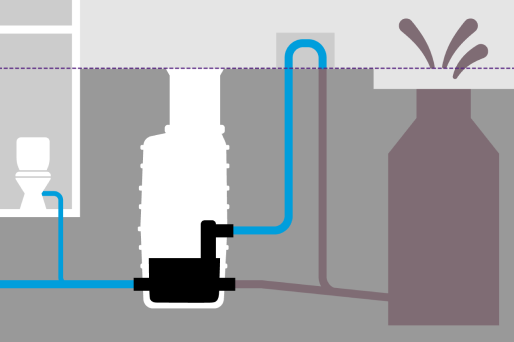

Geri akış önleyici kaldırma ve geri akış önleyici pompa sistemleri, bir pompanın arızalanması durumunda daha fazla çalışma güvenliği sağlar; çünkü kanala yeterli eğim varsa tahliye devam eder. Böylece pompa enerjisi tüketilmez. Ancak bir geri akış meydana geldiğinde bir kapak kapanır ve drenaj, entegre pompa vasıtasıyla gerçekleştirilir.
Bir tahliye noktasının kullanılmasından vazgeçilebilir:
- evlerde, tahliye noktası kullanılmıyorsa ve bundan bağımsız olarak geri akış seviyesinin üzerinde bir tuvalet sistemi mevcutsa
- mineral yağ içeren atık su durumunda, depolanmış hafif sıvının sızması endişesi yoksa ve
- yağ içeren atık su durumunda, mutfak faaliyetlerinin durdurulabilmesi halinde
