Basınç hattı

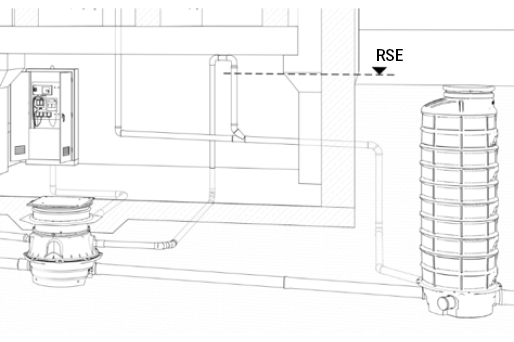

Hibrit kaldırma sisteminin basınç borusu, geri akış döngüsünün tabanından geri akış seviyesinin üzerinden geçirilmelidir. Basınç borusuna başka hiçbir bağlantı yapılmamalıdır; havalandırma vanaları kullanılamaz. Kaldırma sistemlerinin basınç boruları, kanalizasyon düşey borularına bağlanmamalı, her zaman havalandırmalı ana boru hattına veya toplama boru hattına bağlanmalıdır. Basınç boruları şaftlara bağlandığında, örneğin bir basınç tahliye şaftı kullanılarak etkili bir enerji dönüşümü sağlanmalıdır.

Geri akış önleyicinin arkasındaki basınç hattı tarafında bir kesme vanası yerleştirilmelidir. EN 12050-2 veya EN 12050-3 standardına uygun atık su kaldırma tesislerinde, basınç borusu < DN 80 ise, kesme vanasından vazgeçilebilir. Basınç hattında bir vananın bulunmaması durumunda, geri akış önleyicinin bir havalandırma tertibatına sahip olması veya başka bir şekilde boşaltılabilmesi gerekir.

Çoğu zaman, standartlara uygun bir geri akış döngüsü veya havalandırma borusunun kurulumu zorlaşır, hatta yapısal olarak imkansız hale gelir. Bu durum için, tavanda delik açmaya hiç gerek kalmadan kurulabilen ürün çözümleri mevcuttur: CleverLoop sistem izolatörü, klasik geri akış döngüsüne göre daha uygun maliyetli bir alternatiftir. CleverVent havalandırma vanası, kanalizasyon pompalama sistemlerini güvenilir ve emniyetli bir şekilde havalandırır ve gaz tahliyesini sağlar.

 CleverLoop  sistem ayırıcısına   CleverVent  havalandırma vanası
