Neden ve nasıl havalandırma ve hava tahliyesi yapılır?
Kaldırma tesisleri ve pompa istasyonları, atık su depolarındaki basınç dalgalanmalarını dengelemek ve aşındırıcı veya kötü kokulu gazların konsantrasyonunu sınırlamak amacıyla havalandırılmalı ve havası boşaltılmalıdır. Bu amaçla, hazne içi ile dış ortam veya iç mekanlar arasında hava değişimini sağlayan havalandırma boruları kullanılır.
Kaldırma tesislerinin havalandırılmasına ilişkin kurallar, DIN EN 12056-4 standardının 5.3. bölümünde ve DIN 1986-100 standardının 6.5.3. bölümünde yer almaktadır.

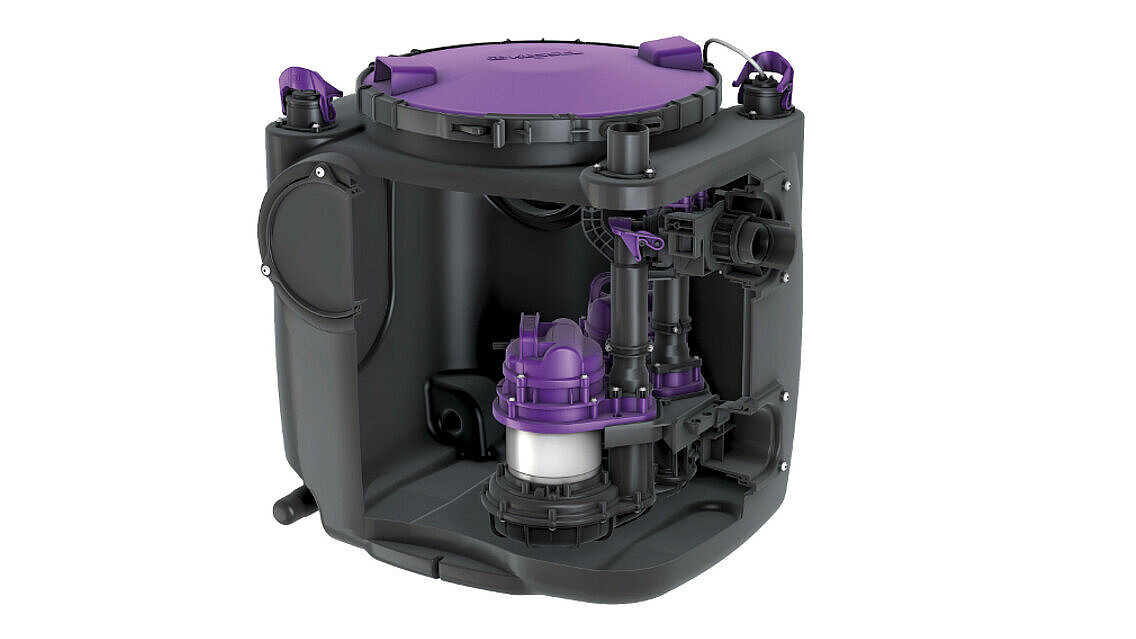

DIN EN 12050-1

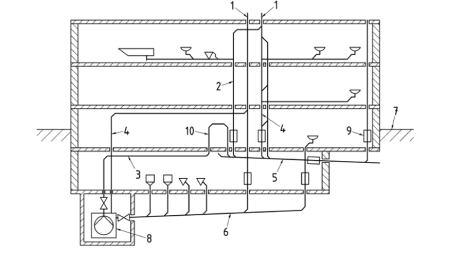

Şematik çizim: Fekalya kaldırma sisteminin toplama hattına bağlanması
1 Havalandırma
2 Atık su düşey borusu
3 Fekalya kaldırma
sisteminin basınç borusu 4 Fekalya kaldırma
sistemi havalandırma borusu 5 Toplama borusu
6 Taban borusu
7 Geri akış seviyesi
8 Geri
akış önleyicili kanalizasyon pompalama sistemi 9 Temizlik açıklığı
10 Geri akış önleme döngüsü

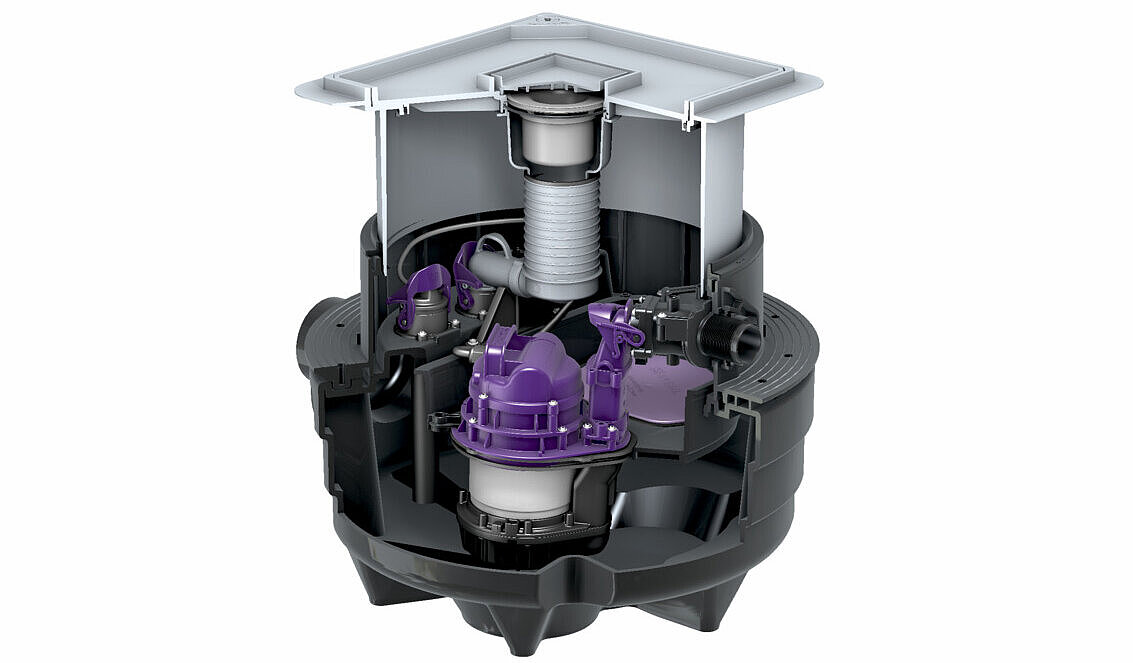

DIN EN 12050-2

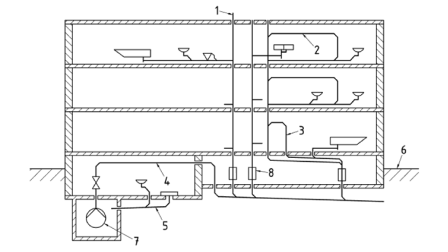

Fekal madde içermeyen atık su için bir atık su kaldırma sisteminin ana kanalizasyon hattına bağlanması
1 Havalandırma
2 Sirkülasyon
3 Sirkülasyon
4 Geri akış önleyici
döngülü basınç hattı 5 Ana kanalizasyon hattı
6 Geri akış seviyesi
7 Geri akış önleyiciye
sahip fekal içermeyen atık su pompa tesisi 8 Temizlikdeliği
Havalandırma kanallarının özellikleri
Havalandırma kanalları için yeterli minimum kesitler seçilmelidir. Bu kesitler, DIN EN 12050-1 standardının 4.3.3 bölümündeki şartlara göre belirlenir.
- 12 l/s'ye kadar olan akış debilerinde en az DN 50.
- Daha yüksek akış debilerinde en az DN 70.
Standartlara uygun bir havalandırma sistemi kurulamıyorsa (örneğin, tarihi eser niteliğindeki binalarda yapılan inşaatlarda), iki koşulun sağlanması şartıyla, alternatif olarak havalandırma vanası ve aktif kömür kombinasyonu kullanılabilir:
- Aşırı basınç ve negatif basıncın güvenli bir şekilde tahliye edilmesi için yeterli boyutlandırma
- Düzenli kendi kendine kontrol ile aktif karbonun bakımı ve yenilenmesi
Ancak, mümkünse her zaman çatı üzerinden geçen sabit bir havalandırma hattına öncelik verilmelidir, çünkü bu sistem gerekli basınç dengelemesini güvenli bir şekilde sağlar.
