Doğru şekilde kurulmuş: Kaldırma sistemi zorluğu
Bir atık su kaldırma sisteminin kurulumunda temel bileşenler, kanalizasyondan gelen suyun sisteme girmesini önlemek için kullanılan “geri akış döngüsü” ve kaldırma sisteminin havalandırılması ve gazın tahliyesi için kullanılan bir havalandırma borusudur.
DIN EN 12056-4 standardına göre, geri akış önleyici döngü, basınç hattının geri akış seviyesinin üzerine çıkan kısmıdır. İletişim halindeki borular prensibine göre, doğru bir eğim uygulandığında, kanalizasyondan geri akış olması durumunda bile atık su binaya girmemelidir.
Geri akış döngüsünün doğru bir şekilde uygulanması, geri akışa karşı güvenilir bir koruma sağlamak açısından hayati önem taşır. Ayrıca, DIN EN 12056-4 standardına uygun havalandırma ve hava tahliyesi de, kaldırma sistemindeki arızaları veya koku sorunlarını önlemek için büyük önem taşır.
Sorunun genel bir bakışı
Uygulamada, geri akış döngüsü ve havalandırma borusu, yeni inşaatlarda ve özellikle de yenileme çalışmalarında planlamacılar ve uygulayıcılar için sorunlar yaratmaktadır:
- Geri akış döngüsü veya havalandırma borusunun kurulumunu zorlaştıran veya imkansız kılan mevcut bir yapı durumuyla karşılaşılması (örneğin, mülkiyet ilişkileri, yapısal kısıtlamalar, akustik, statik, tarihi eser koruma veya yangın güvenliği nedeniyle)
- Tavan delme ve yükseltme boruları ile yangın ve ses yalıtım önlemleri için yüksek inşaat maliyetleri
- Oda alanının kaybı
- Etkili geri akış seviyesinin kesin olarak belirlenmesindeki zorluklar
- Geri akış döngüsünün geri akış seviyesinin üzerine döşenmemesi durumunda, binanın yetersiz korunması riski
Çözüm

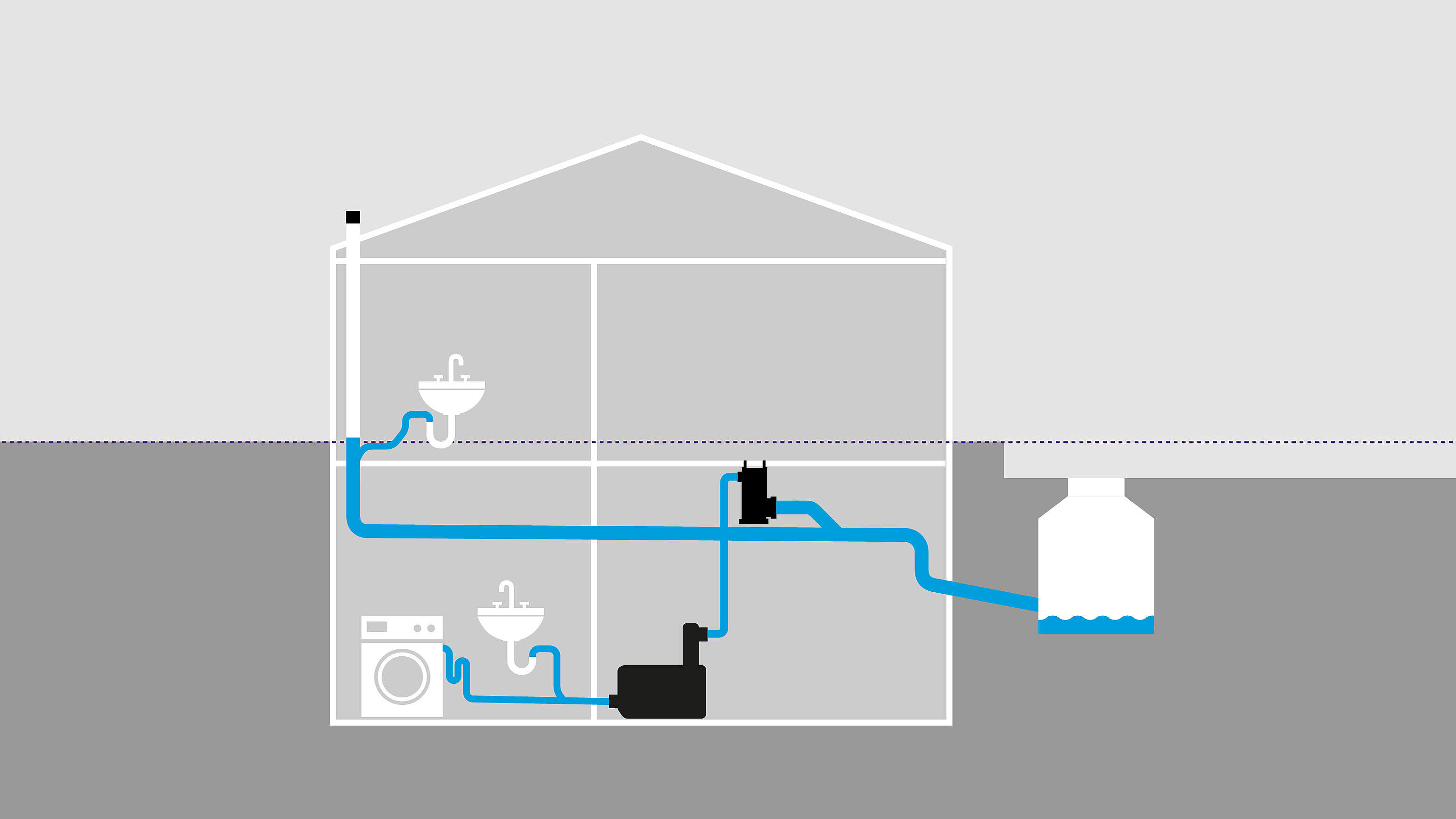

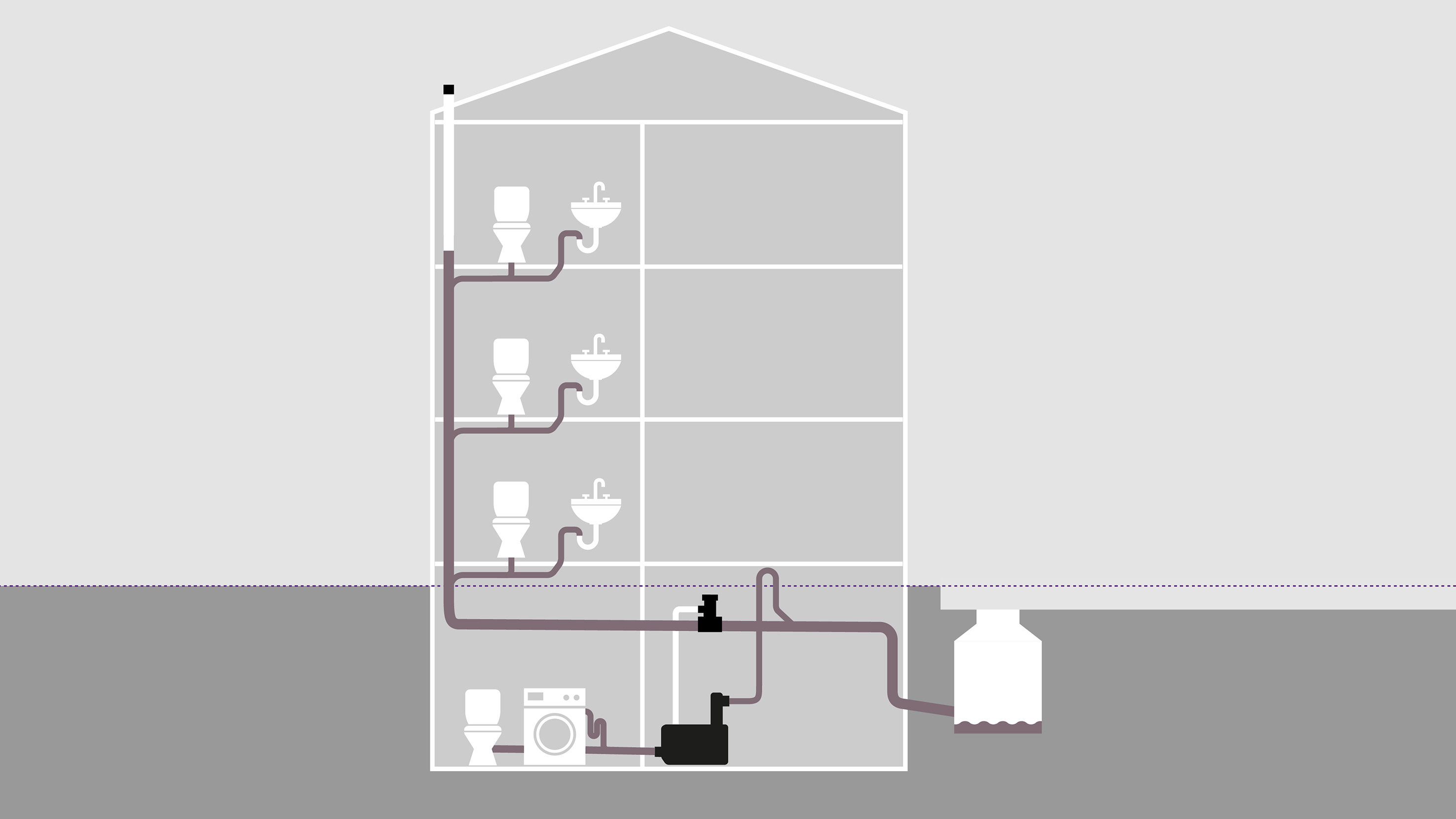

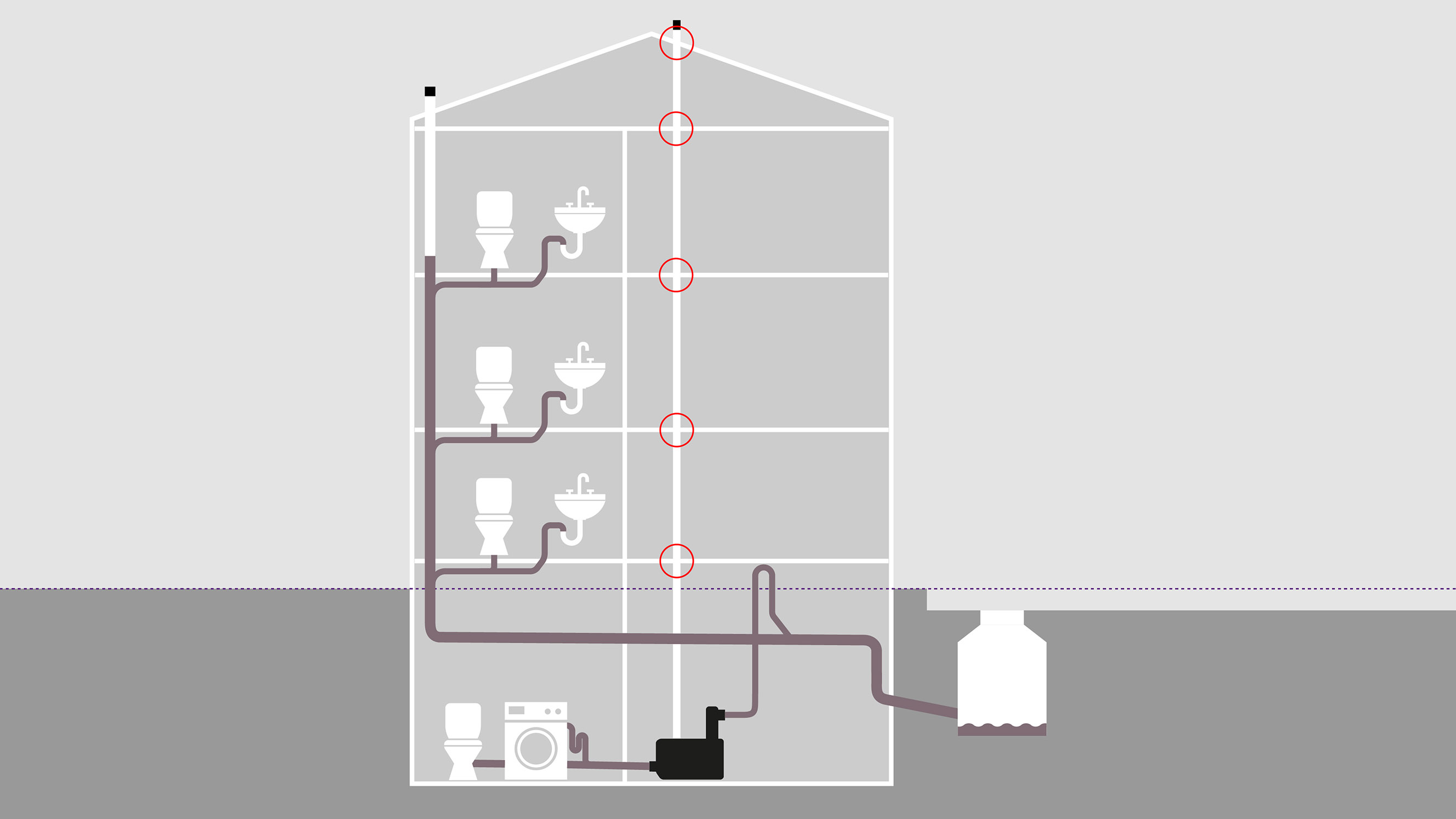

Bir apartman binasında, standartlara uygun bir siyah su kaldırma sisteminin kurulumu için çatı üzerinden ayrı bir havalandırma borusu ve dolayısıyla beş tavan deliği gerekir (Durum 1). Bunun yerine, yine standartlara uygun olan ancak tavan deliğine hiç gerek kalmayan bir CleverVent havalandırma ayırıcı kurulabilir (Durum 2). Bu, binanın geri akış önleyici döngü olmadan da geri akışa karşı korunduğu anlamına gelir – üstelik yaşam alanından hiçbir kayıp yaşanmaz. Aynı zamanda bu çözüm, birden fazla tavan deliği gerektiren bir havalandırma borusuna kıyasla yüzde 70’e kadar daha ekonomiktir.
Etkileyici bir kombinasyon

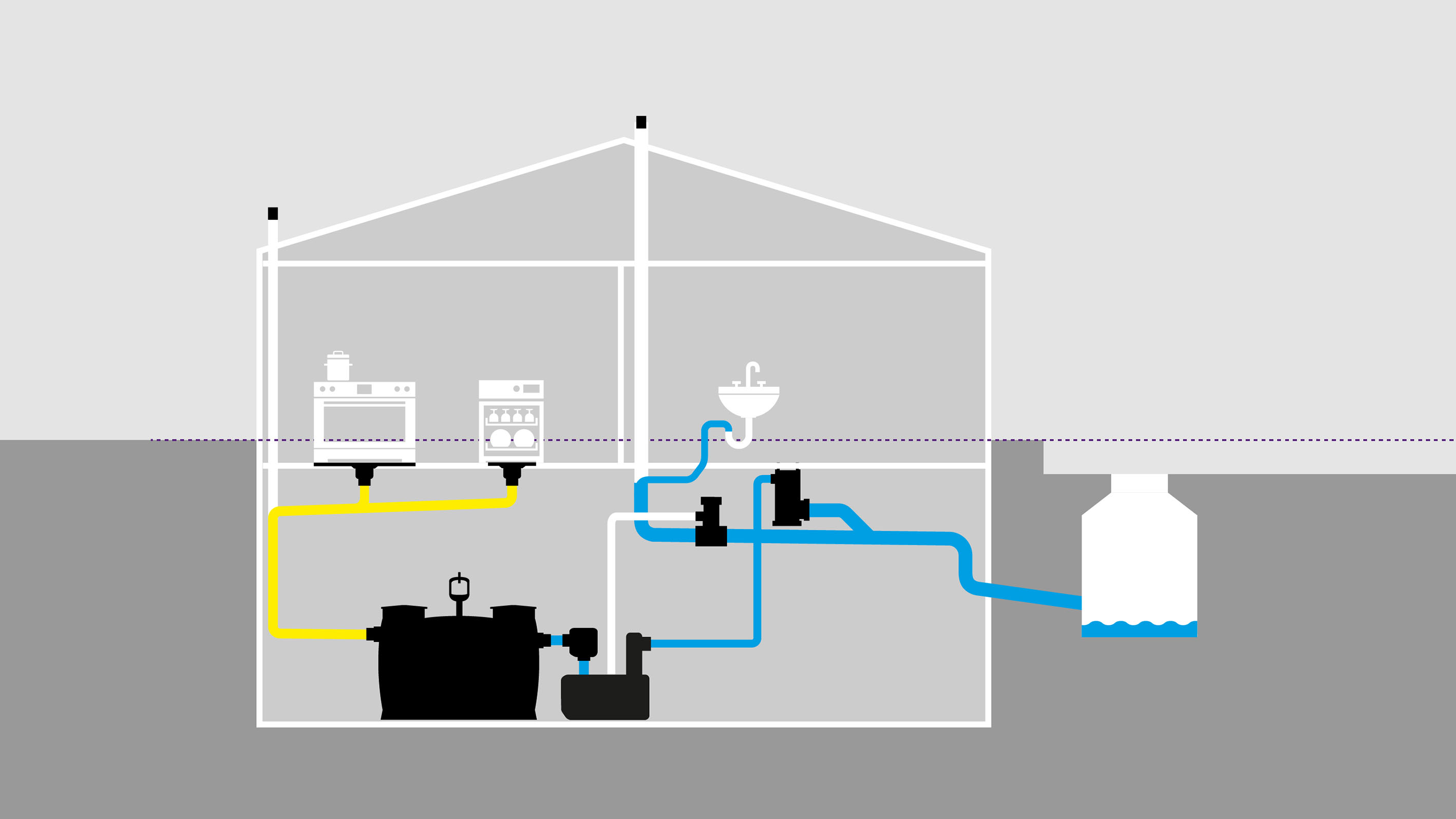

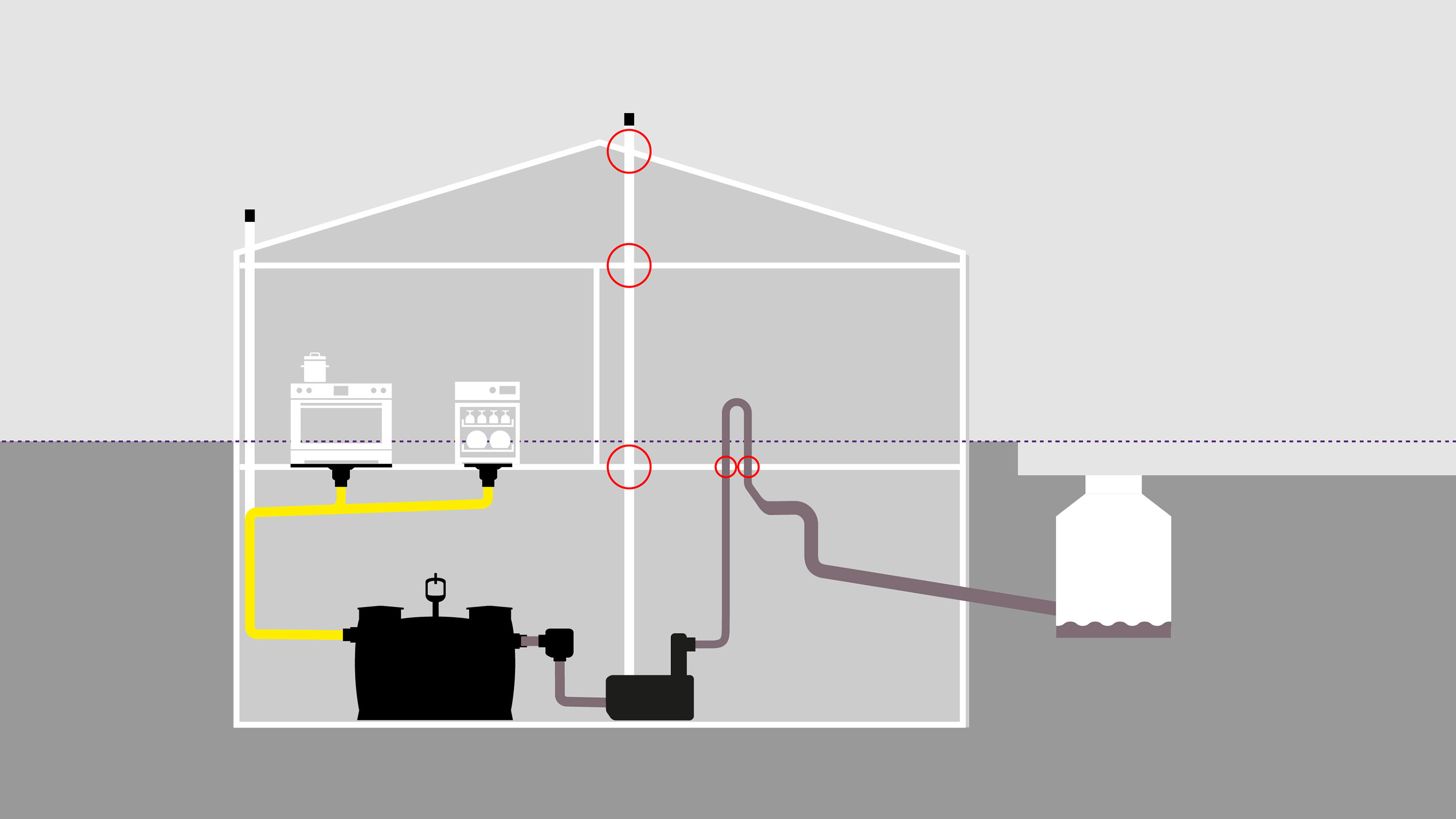

Bir lokantada siyah su kaldırma sistemine sahip bir ayırıcı kurulduğunda, bugüne kadar ayrı bir havalandırma hattı ve bir geri akış döngüsü gerekliydi (Durum 1). Bu durumda, bir CleverLoop sistem ayırıcısı ve bir CleverVent havalandırma yönlendiricisi birlikte çalışarak, kaldırma sisteminin güvenli havalandırılmasını ve ayırıcının iç havalandırılmasını sağlayabilir (Durum 2). Restoran, geri akışa karşı güvenilir bir şekilde korunur ve aynı zamanda ticari alan kazanır.
Çalışma prensibi

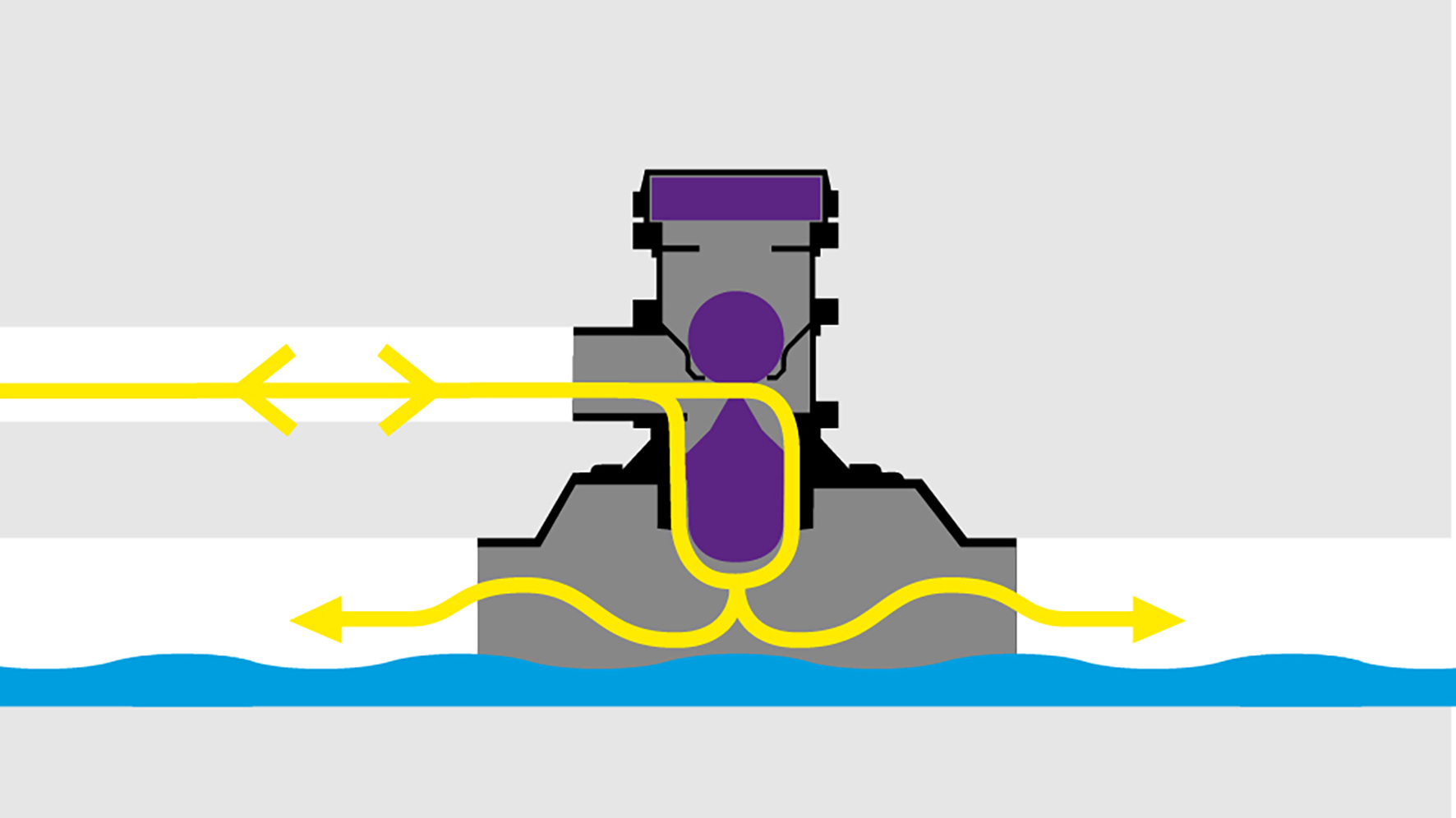

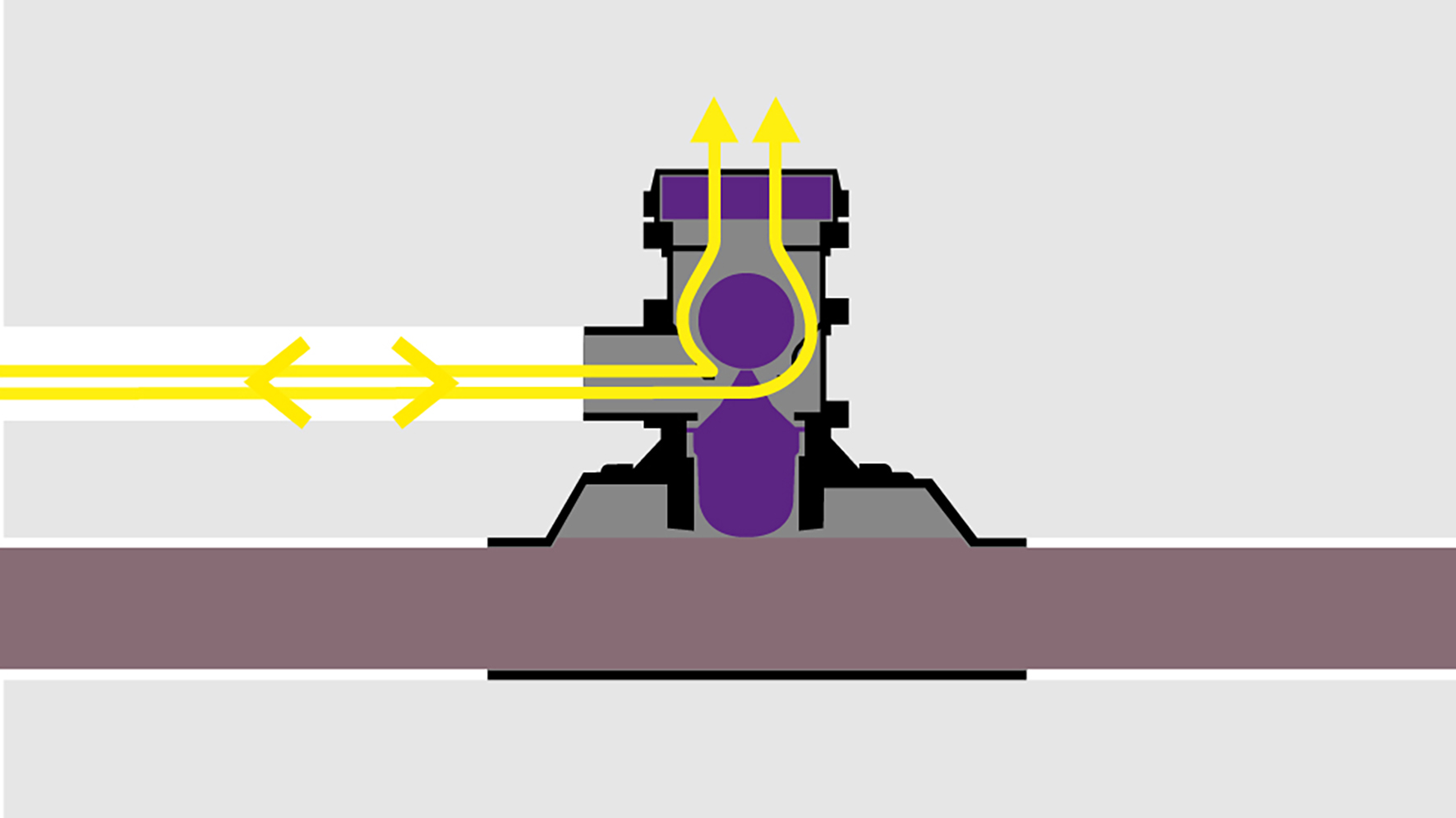

CleverVent havalandırma valfi, kaldırma sistemi ile aynı odaya monte edilir. Tasarımı, havanın serbestçe dolaşmasını sağlar. Ayrıca, iç kısmında bir şamandıra bulunur. Geri akış meydana geldiğinde, şamandıra su tarafından yukarı kaldırılır. Şamandıranın üstündeki küre, odaya aktif karbon filtre üzerinden havalandırma ve havanın tahliyesi için yolu açar. Normal çalışma koşullarında filtre kuru kalır ve kullanılmaz; bu da filtre ömrünü uzatır ve işlevselliğini garanti eder.
Havalandırma yön değiştirici, DN 90, DN 100, DN 125, DN 150 ve DN 200 nominal çaplarında manşonlu ve sivri uçlu olarak mevcuttur. Modüler yapı, ünitenin iç kısmına hızlı ve rahat erişim sağlar ve böylece alet gerektirmeyen basit bir bakım imkanı sunar.
Artık çatı üzerinden havalandırma borusu yok: Kaldırma sisteminin havalandırma ve havanın tahliyesi, toplama borusundaki havalandırma yön değiştiricisi üzerinden sağlanır.
Havalandırma yön değiştirici sayesinde, geri akış seviyesinin altında bile havalandırma ve havanın tahliyesi sağlanır.

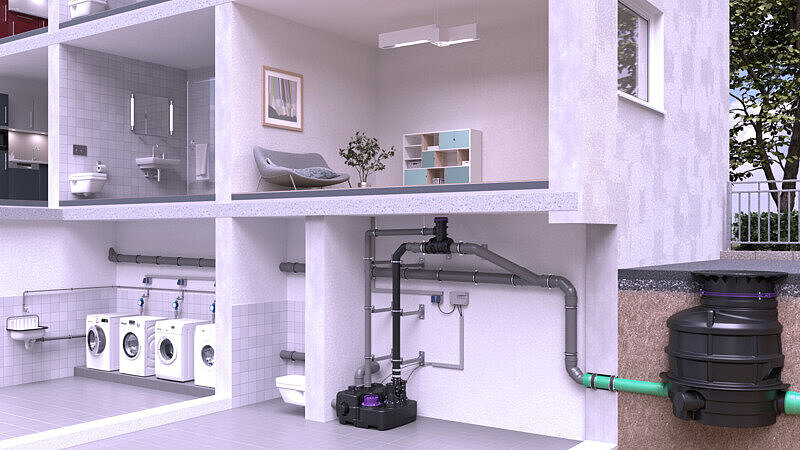

Proje tasarımcıları için montaj örnekleri
Fekal içeren atık su için bir kaldırma sistemi kurulacaksa, bir havalandırma borusu gereklidir. Geleneksel çözümler, tavanda delikler açılması ve boruların çatıya kadar uzatılması nedeniyle genellikle ek masraflara neden olur.
CleverVent havalandırma sevk sistemi, bu konuda yenilikçi bir alternatif sunar. Sistem, pompalama tesisatının kurulduğu odaya doğrudan monte edilir ve serbest hava sirkülasyonu sağlar. Böylelikle ek inşaat işlerine gerek kalmaz, bu da kurulumu özellikle ekonomik, temiz ve hızlı hale getirir.
Uygun kurulum yeri

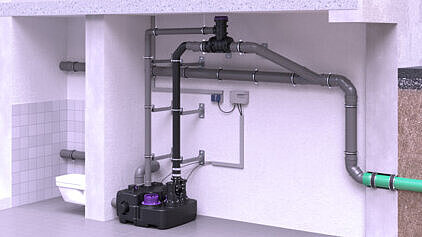

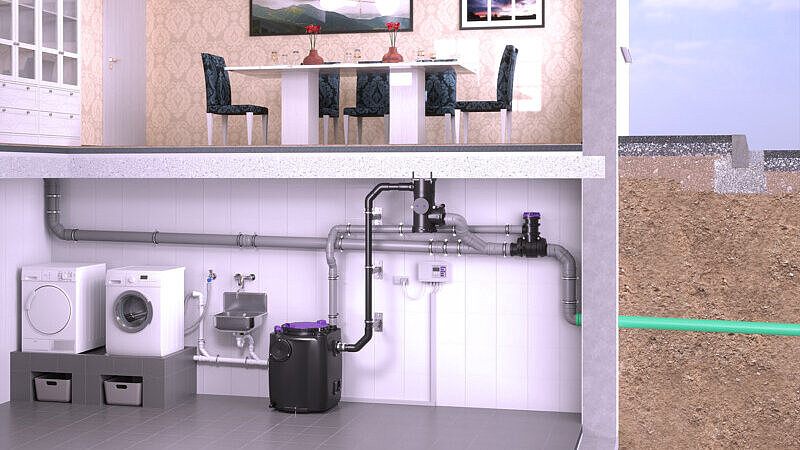

CleverVent havalandırma anahtarı, kaldırma sisteminin de bulunduğu aynı kurulum odasına monte edilir – örneğin bodrumda veya teknik odada. Montaj, açıkta bulunan bir atık su borusuna veya serbest akışlı drenaj sistemine (yatay toplama borularında) doğrudan yapılır. Geri akış durumunda havalandırma geçici olarak aktif karbon filtre üzerinden doğrudan kurulum odasına yapıldığından, odanın uygun bir temel havalandırma sistemine sahip olması gerekir (örn. bodrum penceresi veya havalandırma sistemi).
Bu tesisat, yalnızca açık borulara montaj için tasarlanmıştır. Montaj, yük taşıyıcı duvarlara veya tavana yapılır. Bunlar, ağırlığı ve ortaya çıkan kuvvetleri güvenli bir şekilde taşıyabilmeli ve önceden taşıma dayanıklılığı açısından kontrol edilmelidir.
Kaldırma sistemine giden havalandırma bağlantısı standart olarak DN 70 için tasarlanmıştır. Açıkta bulunan toplama boru hattına entegrasyon, DN 90 ila DN 200 arası boru çaplarına esnek bir şekilde gerçekleştirilebilir. Manşonlar ve konik uçlar şeklinde uygun aksesuarlar mevcuttur.
Ses yalıtımı
Havalandırma dağıtıcısı doğrudan duvara veya tavana monte edildiğinden, titreşimlerin ve çalışma seslerinin yapısal ses olarak duvar yapısına aktarılması engellenmelidir.
Sabitleme ve ses yalıtım seti, ses emici dübeller, özel çubuk vidalar ile ses yalıtım nipelleri ve pulları içerir. Bu elemanlar sayesinde cihaz duvardan mekanik olarak ayrılır ve böylece çalışma sesleri binaya rahatsız edici bir uğultu olarak iletilmez.
TÜV onaylı güvenlik
Yeni ürün geliştirmeleri, geleneksel inşaat yöntemlerini genişletiyor. CleverLoop sistem ayırıcısı ve CleverVent havalandırma yönlendiricisi ile EN 12056, DIN 1986-100 veya ÖNORM B 2501 standartlarında belirtilen geri akış güvenliği ve havalandırma gereklilikleri güvenilir bir şekilde karşılanmaktadır.
CleverLoop sistem ayırıcı ve CleverVent havalandırma ayırıcısı, Esslingen Teknik Üniversitesi, Steinfurt Uygulamalı Bilimler Üniversitesi ve Berlin Teknik Üniversitesi gibi tanınmış araştırma kurumları tarafından kapsamlı bir şekilde test edilmiş ve olumlu değerlendirilmiştir.
TÜV Rheinland tarafından gerçekleştirilen kapsamlı tip testlerinde, ürünlerin pratik uygulanabilirliği ve güvenliği kanıtlanmıştır. Avusturya İnşaat Tekniği Enstitüsü’nden (OIB) alınan inşaat teknik onayı, her iki ürünün uygunluğunu ve uygulanabilirliğini belgelemektedir; bu ürünler ayrıca İsviçre Qplus Swiss Quality kalite mührünü de taşımaktadır. Ayrıca, DIN SPEC 3615 standardına uygunluk, ürünlerin kalitesini ve güvenliğini teyit etmektedir.
Dış uzmanlar tarafından sağlanan bu kanıtlar, KESSEL SE + Co. KG’nin üretici beyanıyla birleştiğinde, CleverLoop ve CleverVent ürünlerinin test edilmiş güvenliğini kanıtlamaktadır.
