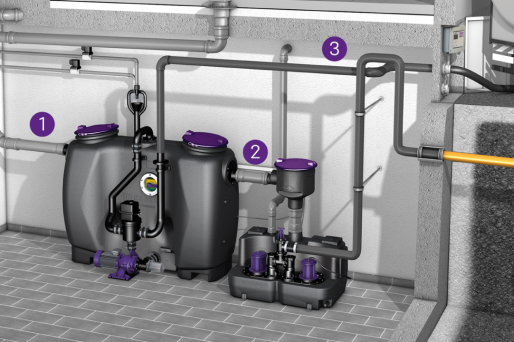

2. Çıkış borusu
3. Tahliye borusu
Yağ ayırıcısına hangi borular bağlanmalıdır?
Yağ ayırıcılar en az iki, genellikle de üç boruya sahiptir ve bunlar montaj sırasında hazneye doğru şekilde bağlanmalıdır:
- Bir giriş borusu (gerekirse ek havalandırmalı)
- Bir çıkış borusu
- Gerekirse bir atık tahliye borusu
Hattın döşenmesi ve çevredeki drenaj tesisleri için geçerli olan zorunlu hükümler aşağıda ayrıntılı olarak açıklanmaktadır.
Besleme borusunun bağlanması
Besleme borusunun bağlanmasında, borunun çatı üzerinden havalandırma borusu olarak ve en az %2 (1:50) eğimle sürekli alçalan şekilde döşendiğinden emin olunmalıdır. Besleme hattının yatay yönde 10 metrelik bir mesafede ayrı bir havalandırmalı bağlantı hattı bulunmuyorsa, bu hat, ayırıcıya mümkün olduğunca yakın bir noktada ek bir havalandırma hattı ile donatılmalıdır. Besleme borusu daha uzun bir mesafe boyunca ve/veya ısıtılmayan odalardan geçecek şekilde döşeniyorsa, ısı yalıtımı ve/veya termostatlı eşlik ısıtma sistemi kurulması tavsiye edilir.

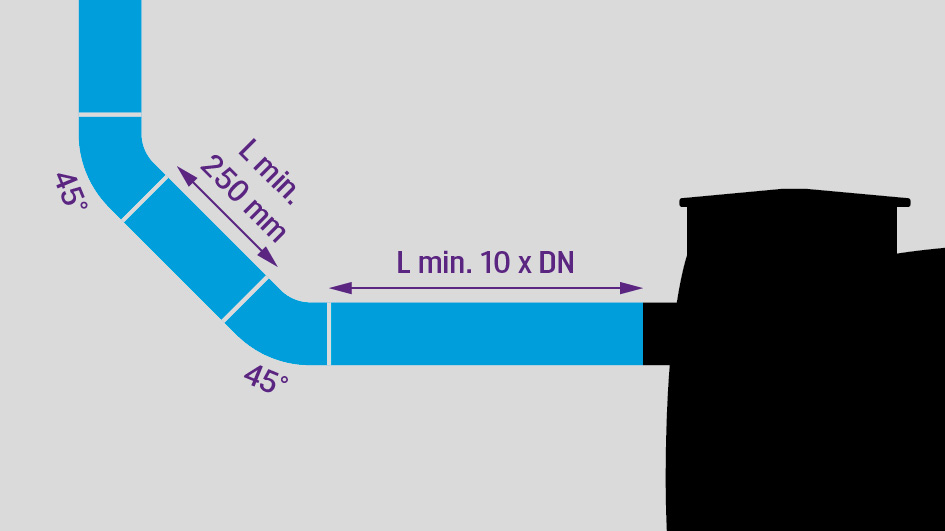

Sakinleşme bölümü
Yağ ayırıcının hemen önünde, ayırma haznesinde türbülans oluşmasını önlemek için bir sakinleştirme bölümü bulunmalıdır. Sakinleştirme mesafesinin uzunluğu, milimetre cinsinden giriş borusunun nominal çapının en az on katı olmalıdır – yani nominal çapı DN 100 olan bir giriş borusu için en az 1.000 mm. Dikey düşme borusundan sakinleştirme mesafesine geçiş, en az 250 mm uzunluğunda bir ara parça ile birbirine bağlanan iki adet 45° boru dirseği kullanılarak yapılmalıdır.

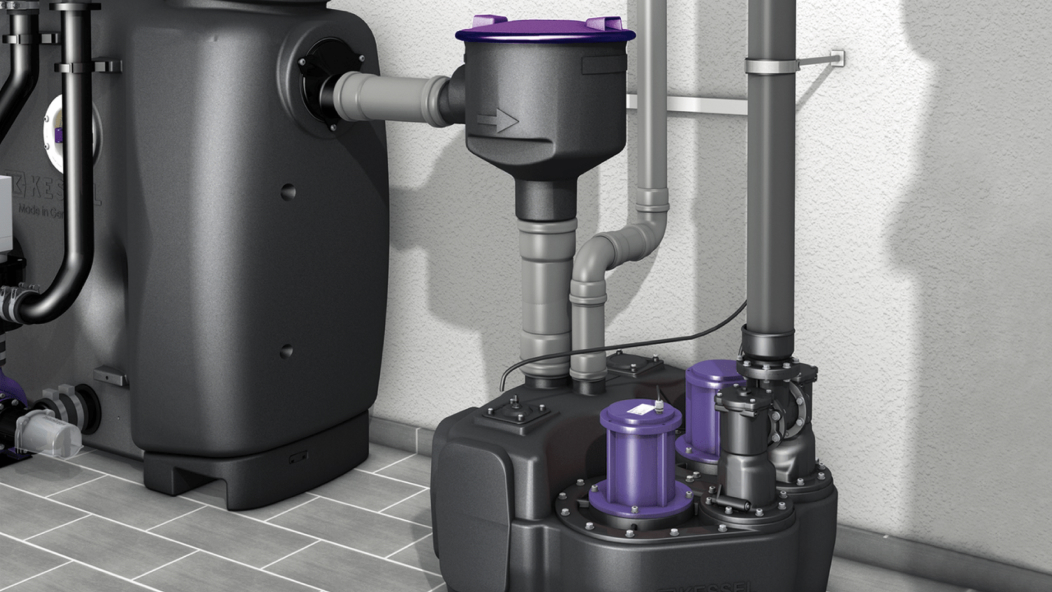

Tahliye borusunun bağlantısı
Besleme borusunda olduğu gibi, tahliye borusunun bağlantısında da borunun sürekli eğimli bir şekilde döşendiğinden emin olunmalıdır. Ayırma tankındaki su seviyesi geri akış seviyesinin altındaysa, DIN EN 752-1 standardına göre tahliye borusu, atık suyu geri akış seviyesinin üzerine pompalayacak şekilde, akışın aşağısında bulunan bir kaldırma sistemine bağlanmalıdır.
Diğer kurallar

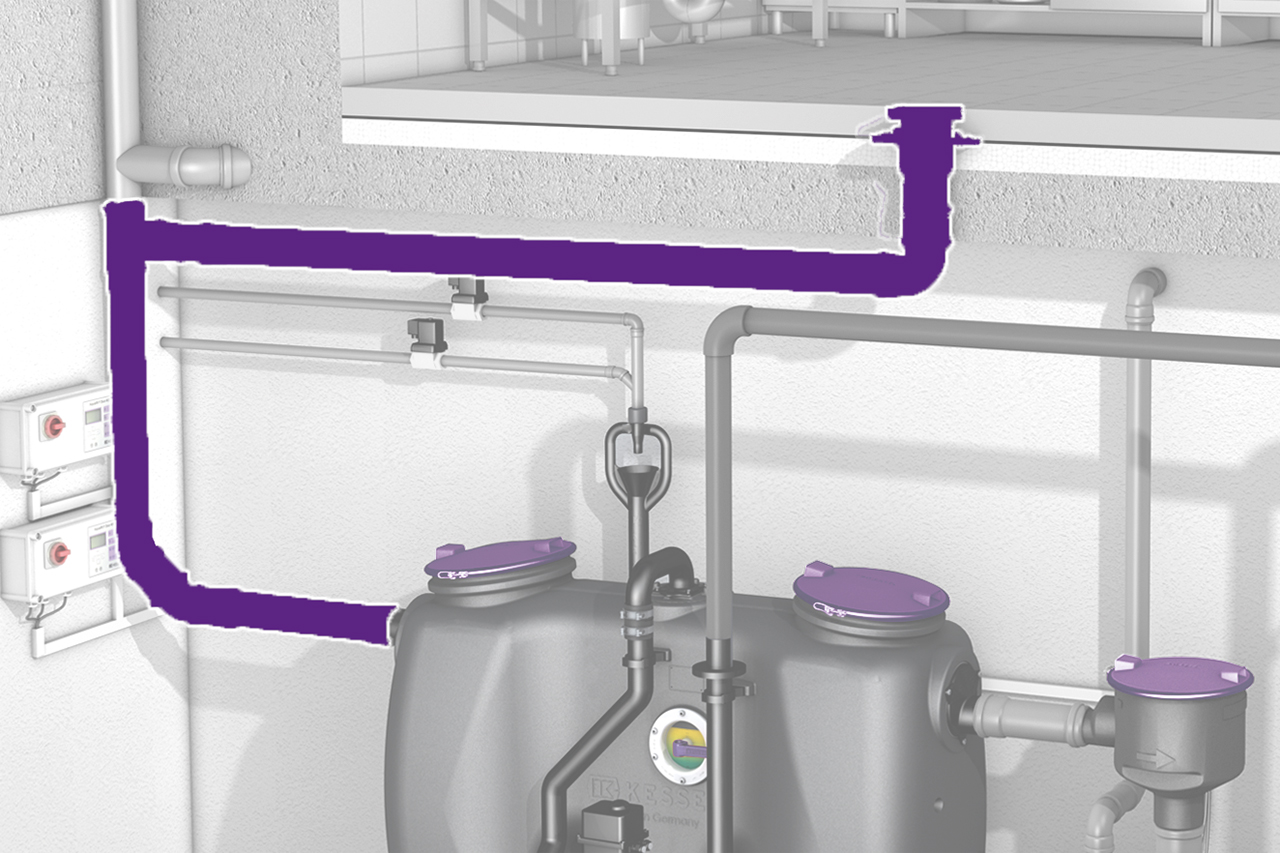

Boşaltma noktaları
Yağ ayırıcısına atık su beslenen tüm tahliye noktaları, koku sifonları ve gerekirse çıkarılabilir çamur kovaları ile donatılmalıdır.

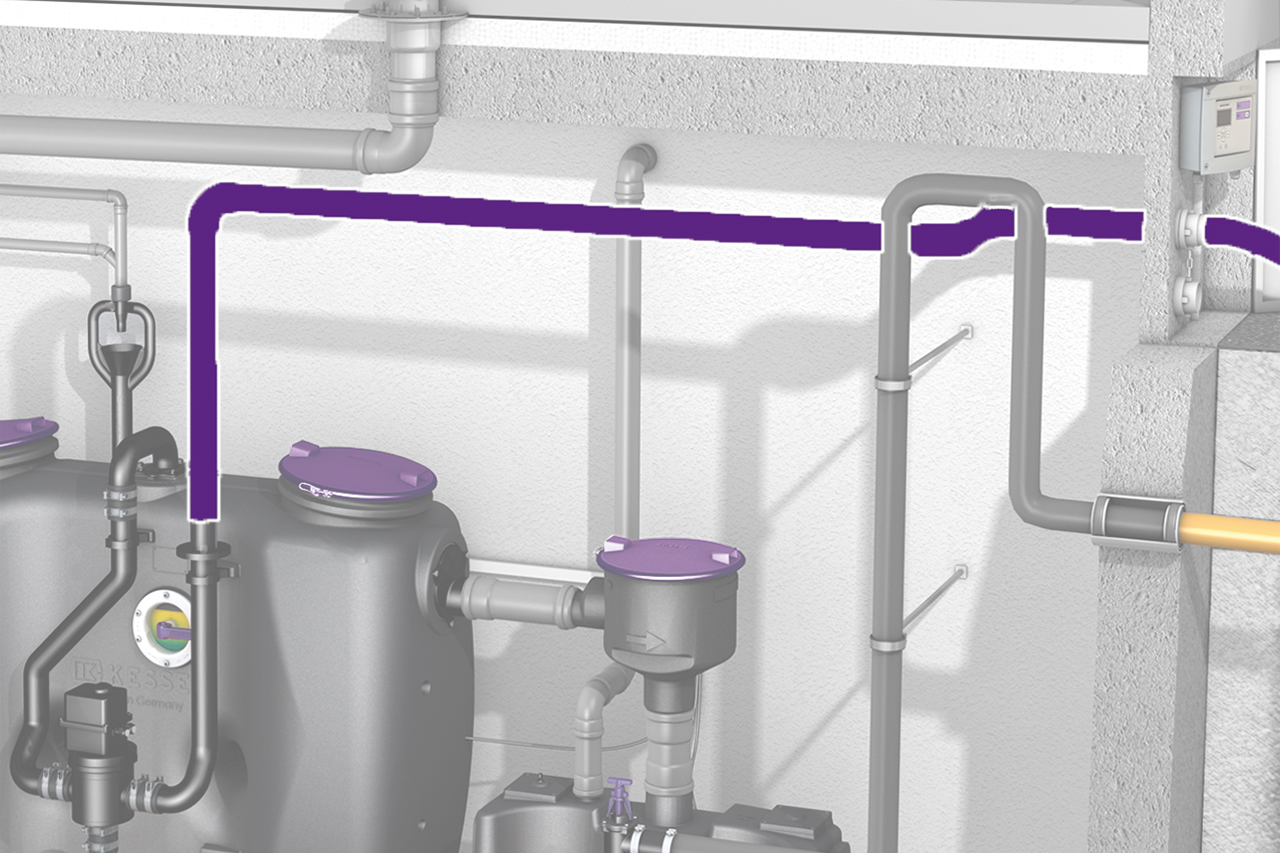

Atık bertaraf hattı
Doğrudan tahliye sistemli yağ ayırıcılara, besleme ve tahliye borularının yanı sıra bir tahliye borusu da bağlanmalıdır.

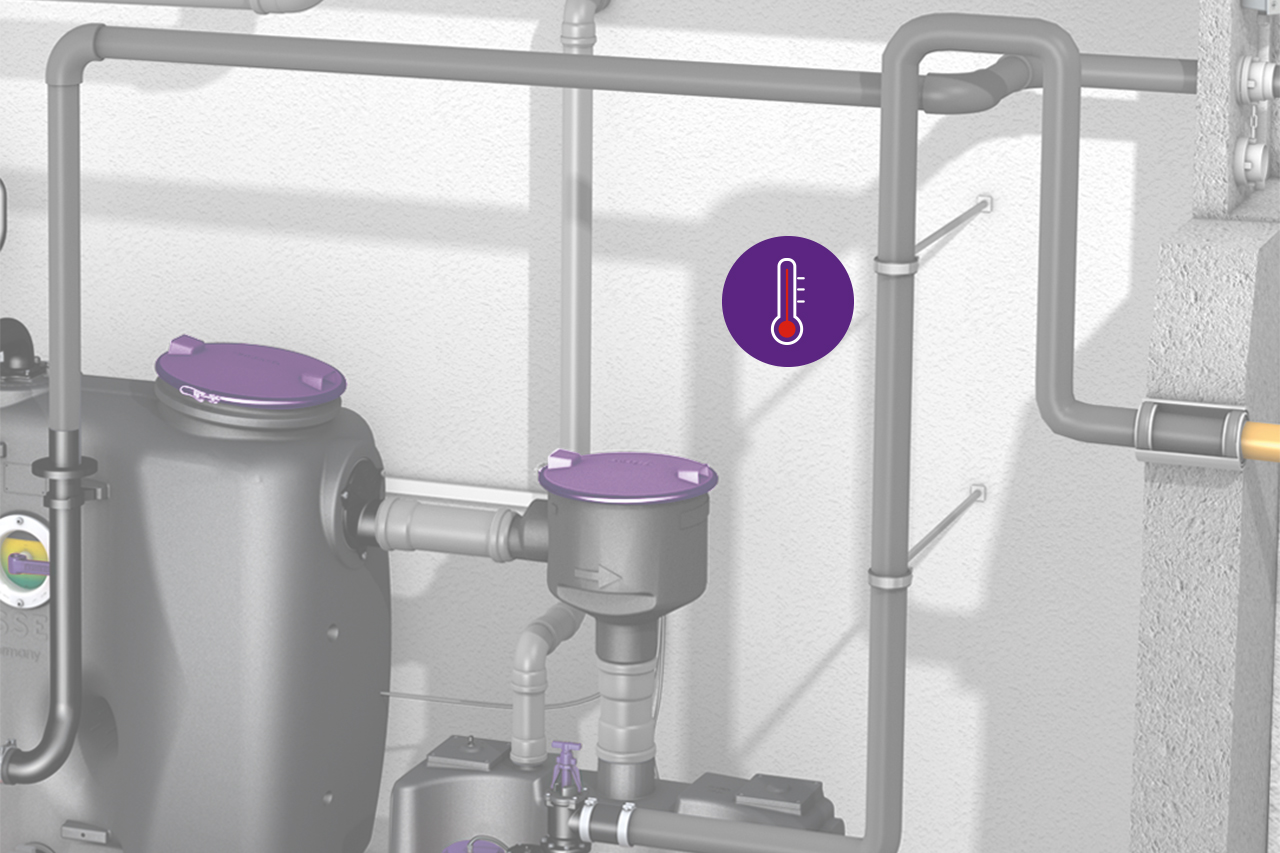

Atık su sıcaklığı
Bazı durumlarda, resmi kurallara uygun olarak arsa sınırındaki atık su sıcaklığını sınırlamak için önlemler alınması gerekebilir.
