Neden ve nasıl havalandırmalı?
Yağ ayırıcı tesisatlarının, tankın içinde korozyon, koku oluşumu ve patlayıcı ortamların oluşmasını önlemek için havalandırılması gerekir. Bunun için, ayırıcı bölmesi ile dış ortam arasında hava değişimini sağlayan havalandırma boruları döşenir. Havalandırma kesiti, en azından besleme borusunun kesitine eşit olmalıdır. Yağ ayırıcıların havalandırılmasına ilişkin kesin gereklilikler, DIN EN 1825-1 ve 1825-2 ile DIN 1986-100 standartlarında belirtilmiştir.

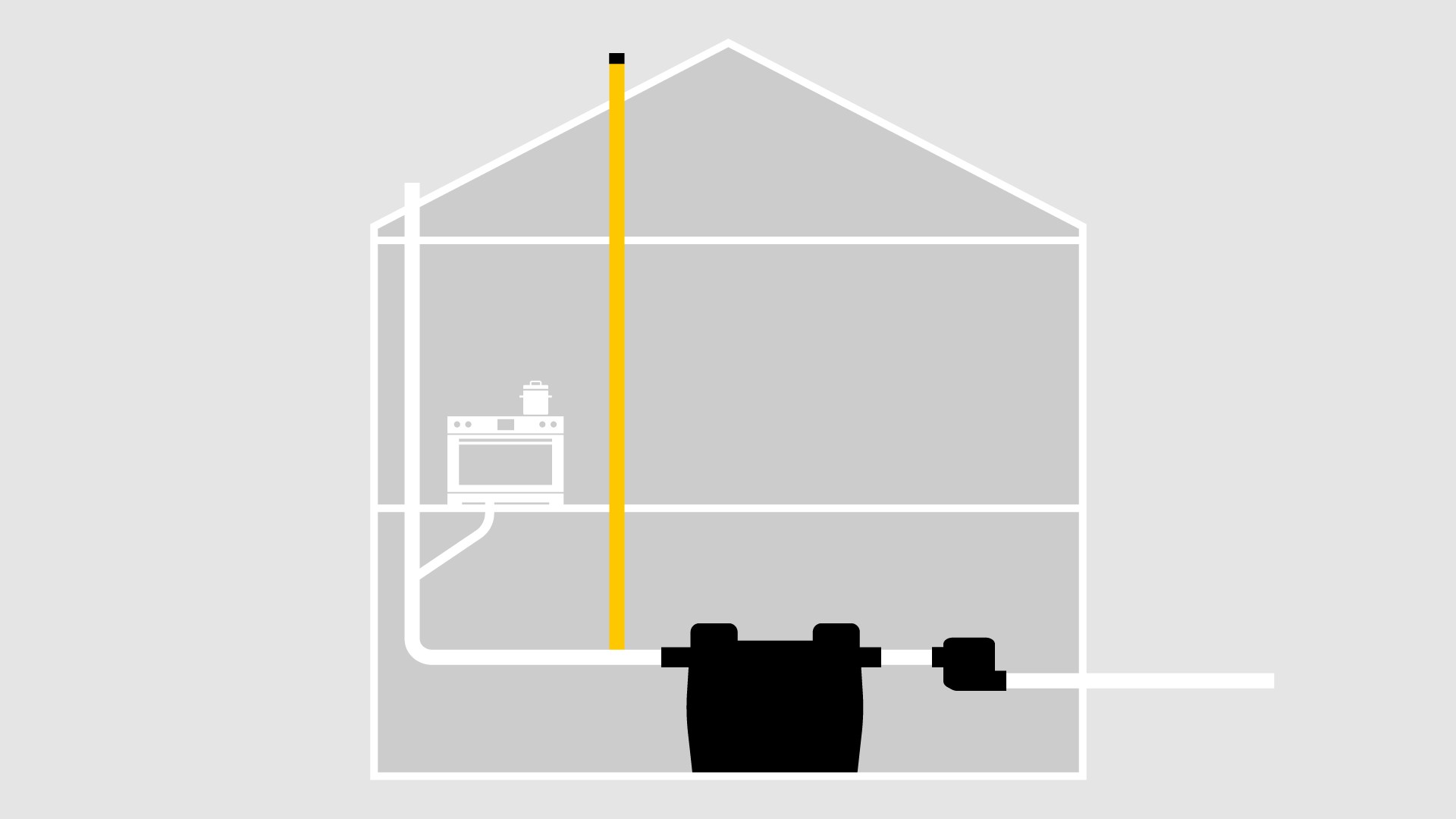

Besleme hattı için standart gereklilikleri
Yağ ayırıcının besleme borusu, çatı üzerinden havalandırma borusu olarak döşenir. Yatay yönde 10 metrelik bir mesafede ayrı bir havalandırmalı bağlantı borusu bulunmuyorsa, ayırıcıya mümkün olduğunca yakın bir noktadan çatı üzerinden ek havalandırma sağlanır. Ek havalandırma borusu, besleme borusuyla birleştirilebilir.

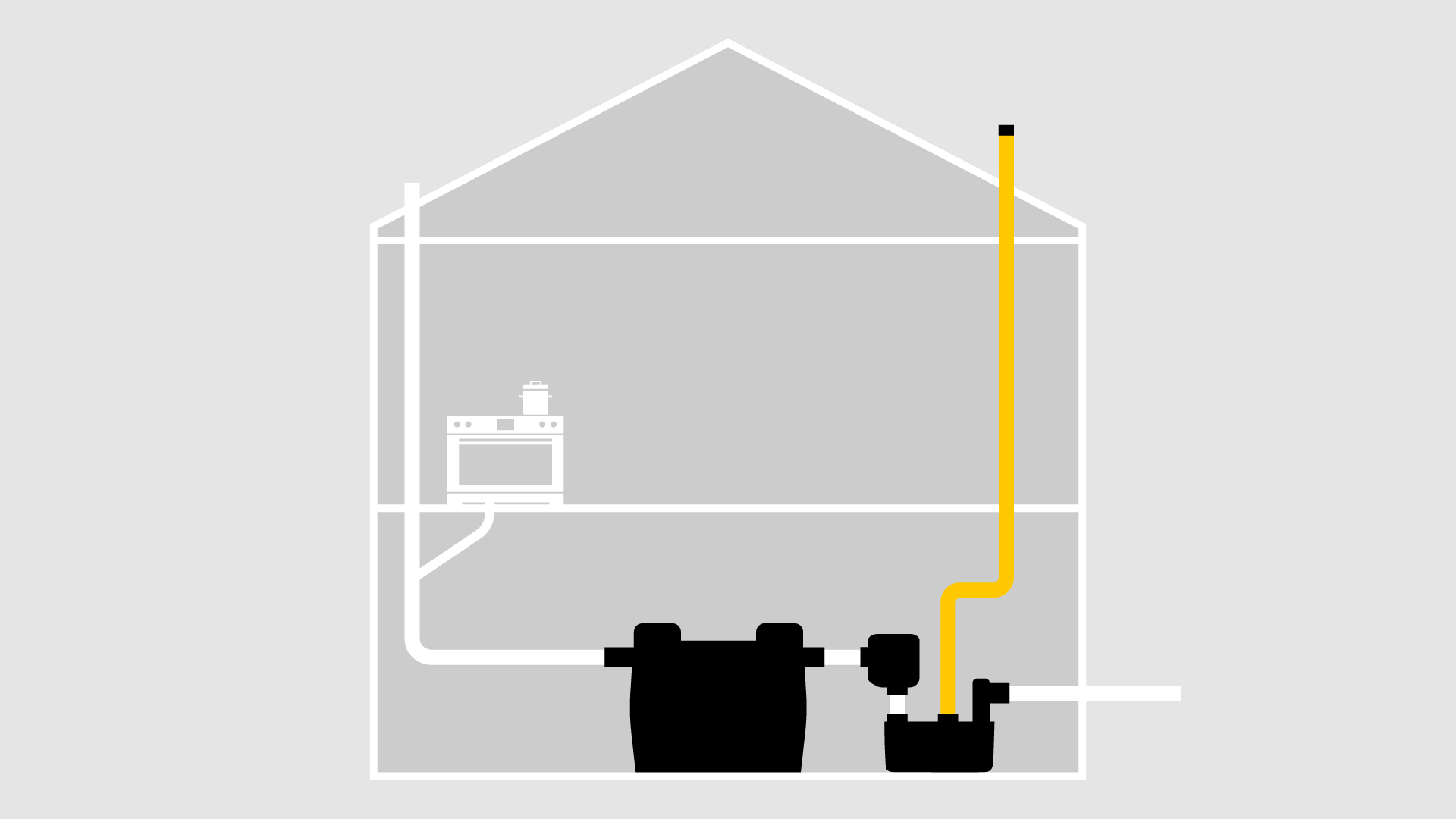

Sonraki kaldırma sistemlerine ilişkin standart gereklilikleri
Yağ ayırıcısına bağlı bir kaldırma sistemi, çatı üzerinden ayrı olarak havalandırılır. Kaldırma sisteminin ve yağ ayırıcısının havalandırma boruları birleştirilmemelidir; her iki borunun havalandırma açıklıkları arasında belirgin bir mesafe bırakılmalıdır. Kaldırma tesisatları yağ ayırıcısından bağımsız olarak çalıştırılıyorsa, kaldırma tesisatının havalandırılması için farklı standart hükümleri geçerlidir.

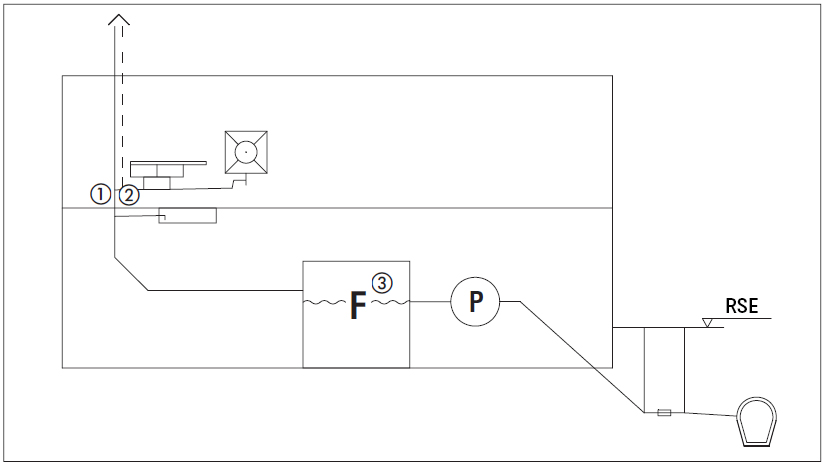

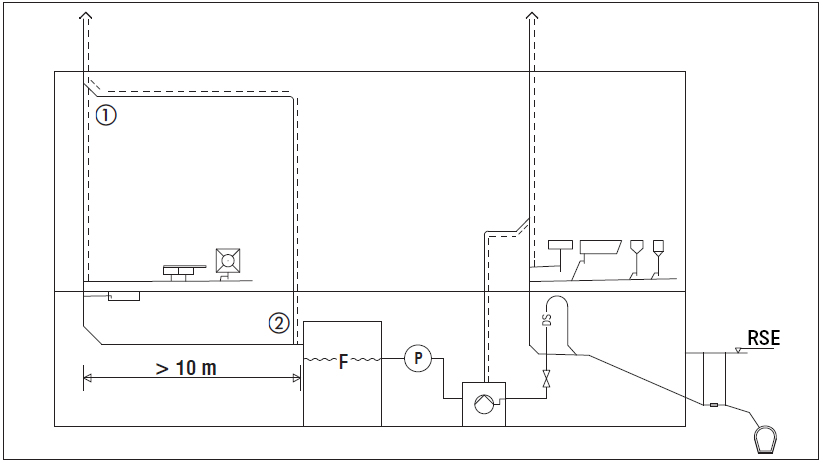

F= Yağ ayırıcı, P= Numune alma, RSE= Geri akış seviyesi
DIN EN 1825-2
Yağ ayırıcı tesisatının yukarısındaki besleme hattında 10 metreden uzun bir mesafede ayrı bir havalandırmalı bağlantı hattı bulunmuyorsa, besleme hattına ayırıcı tesisatına mümkün olduğunca yakın bir yerde ek bir havalandırma hattı eklenmelidir.
① DIN EN 1825-2
Yağ ayırıcı tesisatlarındaki giriş ve çıkış boruları yeterli şekilde havalandırılmalıdır. Bu amaçla, giriş borusu havalandırma borusu olarak çatı üstüne kadar uzatılmalıdır.
② DIN 1986-100
Besleme boruları ve gerekirse yağ ayırıcı, DIN EN 1825-2 ve DIN 4040-100 standartlarına uygun olarak doğrudan çatı üzerinden havalandırılmalı ve havası boşaltılmalıdır. Bu havalandırma borularına başka hiçbir havalandırma sistemi bağlanmamalıdır.
③ DIN EN 1825-1
Yağ ayırıcı tesisatları, giriş ve çıkış arasında havalandırma sağlanabilecek şekilde imal edilmelidir. Havalandırma kesiti, en azından giriş borusunun kesitine eşit olmalıdır.

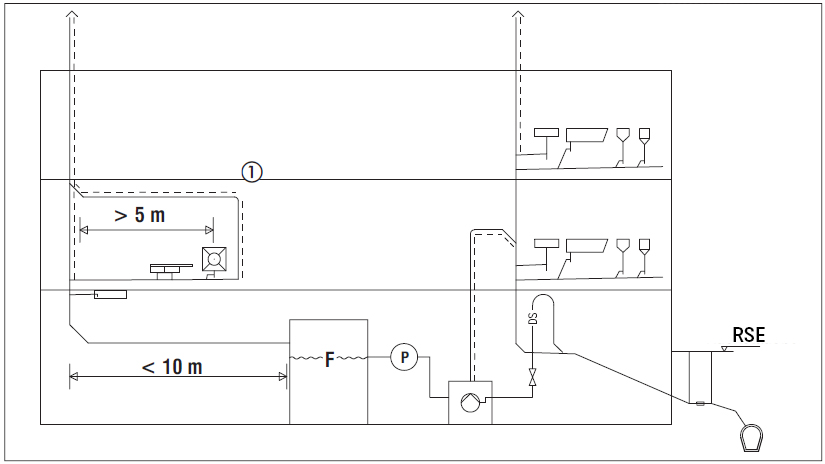

F= Yağ ayırıcı, P= Numune alma, RSE= Geri akış seviyesi
① DIN EN 1825-2
Besleme hattının ve gerekirse yağ ayırıcının havalandırma kanalları, tek bir toplu havalandırma sistemine birleştirilebilir.
② DIN EN 1825-2
Besleme borusu, yağ ayırıcı tesisatının üstünde 10 metreden uzun bir mesafede ayrı bir havalandırma bağlantısı bulunmuyorsa, besleme borusuna yağ ayırıcı tesisatına mümkün olduğunca yakın bir yerde ek bir havalandırma borusu eklenmelidir.
