Hangi boru hangi tahliye kanalına uygundur?
Drenaj sisteminin planlanması sırasında, kullanılan drenaj çıkışlarına hangi boruların bağlanabileceğinin kontrol edilmesi gerekir. Kullanılan boru malzemesine bağlı olarak, aynı nominal çapa sahip boruların dış çapları farklılık gösterir. Dolayısıyla, DN 70'lik bir plastik borunun dış çapı DA 75 mm'dir. Buna karşılık, DN 70'lik bir döküm boru, daha kalın cidar kalınlığı nedeniyle DA 78 mm dış çapa sahiptir. Farklı tahliye deliklerinin boyutlarını ve ilgili boru bağlantıları için hangi seçeneklerin mevcut olduğunu buradan öğrenebilirsiniz.
KESSEL tahliye çıkışlarına boru bağlantısı için seçenekler
Buradan KESSEL tahliye borularının DN nominal çapları ve DA dış çapları hakkında genel bir bakış edinebilir ve her bir boru bağlantısı için hangi boru tiplerinin ve bağlantı tekniklerinin uygun olduğunu öğrenebilirsiniz.
Plastik tahliye kanalları
Boru bağlantıları
Nominal çap DN | Dış çap DA (mm) |
| 50 | 50 |
| 70 | 75 |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
- Aynı dış çaplı plastik borulara (örn. HT, KG) ve boru manşonlarına bağlantı
- Döküm borular veya benzeri borulara geçiş parçaları ile bağlantı
- PE borularla kaynakla birleştirme yalnızca Sistem 400 avlu drenajlarında mümkündür
Paslanmaz çelik tahliye kanalları
Boru bağlantıları
Nominal çap DN | Dış çap DA (mm) |
| 70 | 78 |
| 100 | 110 |
| 150 | 160 |
- DIN 19522 standardına uygun dökme borulara bağlantı
- Uygun çap ve duvar kalınlıklarına sahip paslanmaz çelik borulara bağlantı
Ecoguss tahliye kanalları
Boru bağlantıları
Nominal çap DN | Dış çap DA (mm) |
| 50 | 58 |
| 70 | 78 |
| 80 | 83 |
| 100 | 110 |
- Aynı dış çaplı döküm ve plastik borulara doğrudan bağlantı
- Farklı DA değerlerine sahip borulara geçiş parçaları ile bağlantı
- Ecoguss çatı ve otopark drenajlarının boyutları: bkz. plastik drenajlar

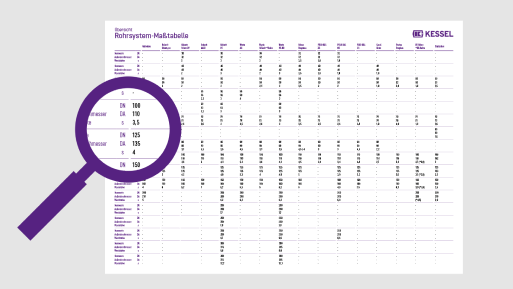

KESSEL tablosundaki boru sistemi boyutlarına genel bakış
Boru sistemi boyut tablomuzun yardımıyla, hangi boruların tahliye kanallarınıza bağlanabileceğini kontrol edebilirsiniz. Bu tabloda, yaygın olarak kullanılan boru sistemlerinin nominal çaplarını, dış çaplarını ve duvar kalınlıklarını bulabilirsiniz.
