Drenaj Tekniği ve Ses Yalıtımı: Dikkat Etmeniz Gerekenler
Zemin drenajları çevresinde, örneğin ayak sesleri veya su akışı nedeniyle gürültü oluşur. Bu nedenle, binalarda uygun ses yalıtımı sağlanabilmesi için, kurulan drenajların izin verilen maksimum gürültü seviyelerini aşmadığından emin olunmalıdır. Bu konuda, drenajların kendilerinin ses yalıtım etkisinin yanı sıra mimari, yapı malzemeleri ve yalıtım malzemeleri gibi dış faktörler de dikkate alınmalıdır. Burada, zemin drenajları ile ilgili ses yalıtımı konusunda en önemli bilgileri bulabilirsiniz.
Zemin drenajlarına ilişkin ses yalıtımı gereklilikleri
Zemin giderlerinin ses yalıtım performansı ile ilgili asgari gereklilikler ve ses seviyesinin belirlenmesine ilişkin prosedür, DIN 4109 standardında tanımlanan şartlardan kaynaklanmaktadır. Bunun yanı sıra, VDI 4100 Yönergesi, konut binalarında ses yalıtımı için standart şartlarından farklı değerler önermektedir.
KESSEL tahliye borularının ses yalıtım etkisi
KESSEL tahliye sistemleri, Stuttgart’taki Fraunhofer Enstitüsü’nün yaptığı ölçümlerin de doğruladığı üzere, olağanüstü ses yalıtım özelliklerine sahiptir. Tespit edilen değerler, tüm tahliye sistemleri için DIN 4109 standardı ve VDI 4100 yönergesinin en yüksek gerekliliklerinin çok altındadır. (İlgili test raporlarını ilgili ürün sayfalarından inceleyebilirsiniz.) Aksesuar olarak temin edilebilen Quick-Fit geçiş contası ile ses yalıtım etkisi ayrıca %30 daha artırılabilir.

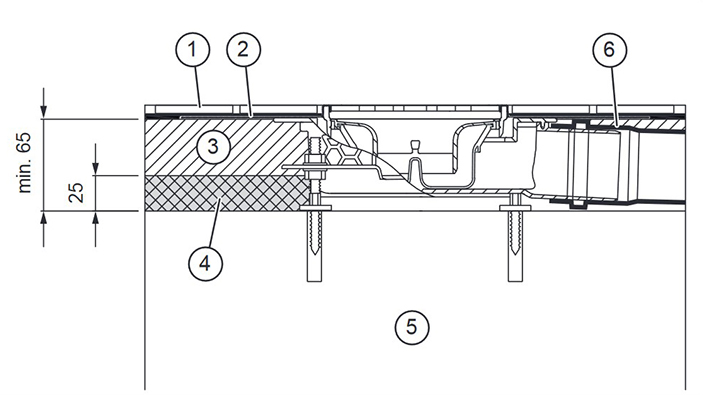

Ultraflat 54 Fraunhofer Enstitüsü Sertifikası P-BA 206/2018
- Fayans
- Kompozit su yalıtımı ve fayans yapıştırıcısı
- Şap
- Adım sesi yalıtımı
- Beton tavan
- 4 mm PE koruma hortumu

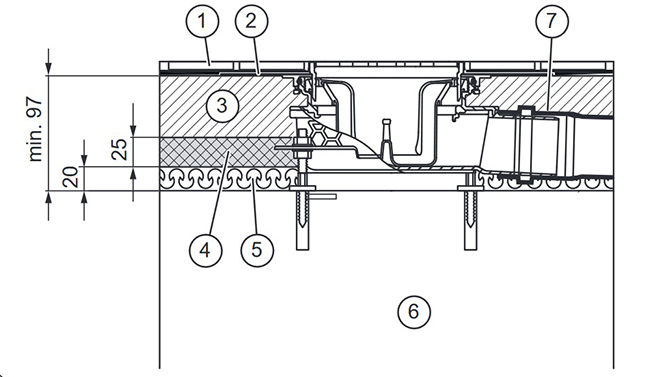

Ultraflat 79 Fraunhofer Enstitüsü Sertifikası P-BA 205/2018
- Fayans
- Kompozit su yalıtımı ve fayans yapıştırıcısı
- Şap
- Adım sesi yalıtımı
- Isı yalıtımı
- Beton tavan
- 4 mm PE koruma hortumu
KESSEL Test Raporları | Standart / Yönerge | UG arka (çapraz) | DIN 4109 | VDI 4100 |
| Ultra düz DN 50 + montaj yardımı olmadan yarık ızgara Test raporu: P-BA 236/2013 | DIN 4109 VDI 4100 | 12 dB (A) 10 dB (A) | Asgari gereklilik 30 dB (A) artırılmış gereklilik 25 dB (A) | Asgari gereklilik SSt I ≤ 30 dB (A) Yükseltilmiş gereklilik SSt III ≤ 22 dB (A) – ≤ 24 dB (A) |
| Ultra Düz 54 DN 50 + Montaj yardımı ile birlikte yarık ızgara + Ses ve oturma sönümleyicisi | DIN 4109 VDI 4100 | 18 dB(A) 14 dB(A) | ||
| Ultra düz 79 DN 50 + Montaj yardımı ile birlikte yarık ızgara + Ses ve oturma sönümleyicisi | DIN 4109 VDI 4101 | 15 dB (A) 11 dB (A) | ||
| Practicus dikey DN 100 + Variofix Test raporu: P-BA 237/2013 | DIN 4109 VDI 4102 | 18 dB (A) 15 dB (A) | ||
| Ecoguss dikey DN 100 + Linearis Comfort bağlantı parçası Test raporu: P-BA 238/2013 | DIN 4109 VDI 4103 | 23 dB (A) 20 dB (A) | ||
| Ecoguss dikey DN 100 + Comfort bağlantı parçası + Fire Kit + Quick Fit Test raporu: P-BA 239/2013 | DIN 4109 VDI 4104 | 16 dB (A) 14 dB (A) | ||
| Linearis Comfort duş oluğu 850 mm Test raporu: P-BA 240/2013 | DIN 4109 VDI 4105 | 17 dB (A) 13 dB (A) | ||
| Linearis Compact 750 mm duş oluğu Test raporu: P-BA 241/2013 | DIN 4109 VDI 4106 | 14 dB (A) 10 dB (A) | ||
| Scaca duvar tahliye kanalı Test raporu: P-BA 242/2013 | DIN 4109 VDI 4107 | 17 dB (A) 14 dB (A) | ||

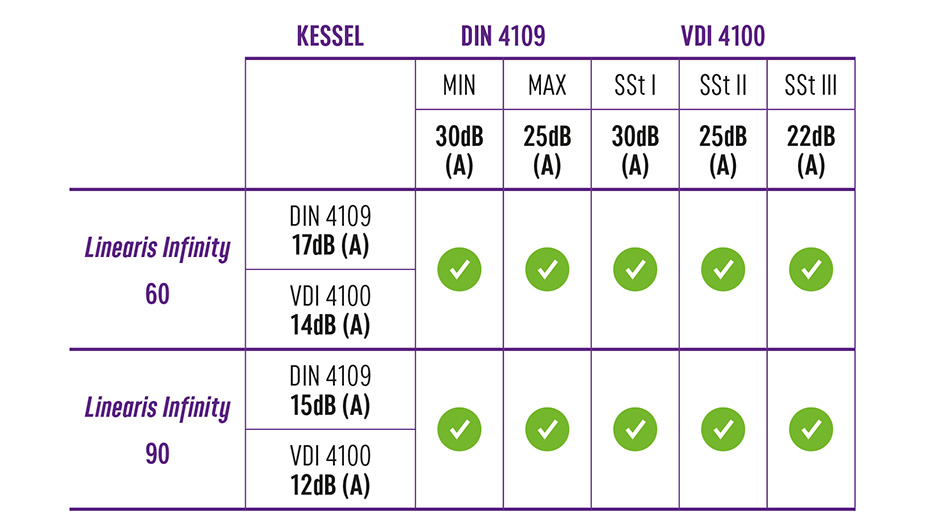

| Infinity 60 + Ses ve oturma sönümleyicisi Test raporu: P-BA 24232/2021 | DIN 4109 VDI 4108 | 17 dB (A) 14 dB (A) | ||
| Infinity 90 + Ses ve Yerleşim Sönümleyicisi Test Raporu: P-BA 24/2021 | DIN 4109 VDI 4109 | 15 dB (A) 12 dB (A) |
Önemli bir ayrıntı: ses ve oturma sönümleyicisi
Görünüşü klasik bir dübel gibi olsa da çok daha fazlasını sunar: KESSEL’in esnek ses ve oturma sönümleyicisi, drenaj gövdesi ile beton tavan arasında bir ses yalıtımı görevi görür. Böylelikle, VDI ve DIN 4100 standartlarının gerekliliklerinin çok altında kalan olağanüstü ses yalıtım değerlerine ulaşır. Genellikle ses yalıtımı ayrı olarak satın alınması gerekir, ancak Linearis Infinity duş oluğu modelinde bu özellik standart olarak ürün kapsamına dahildir. “DerUltraflache” banyo giderinde ise ses yalıtımı, montaj yardım setinin bir parçasıdır.
