Drenaj teknolojisi için yük sınıfları

Standartlar ve Sınıflandırma

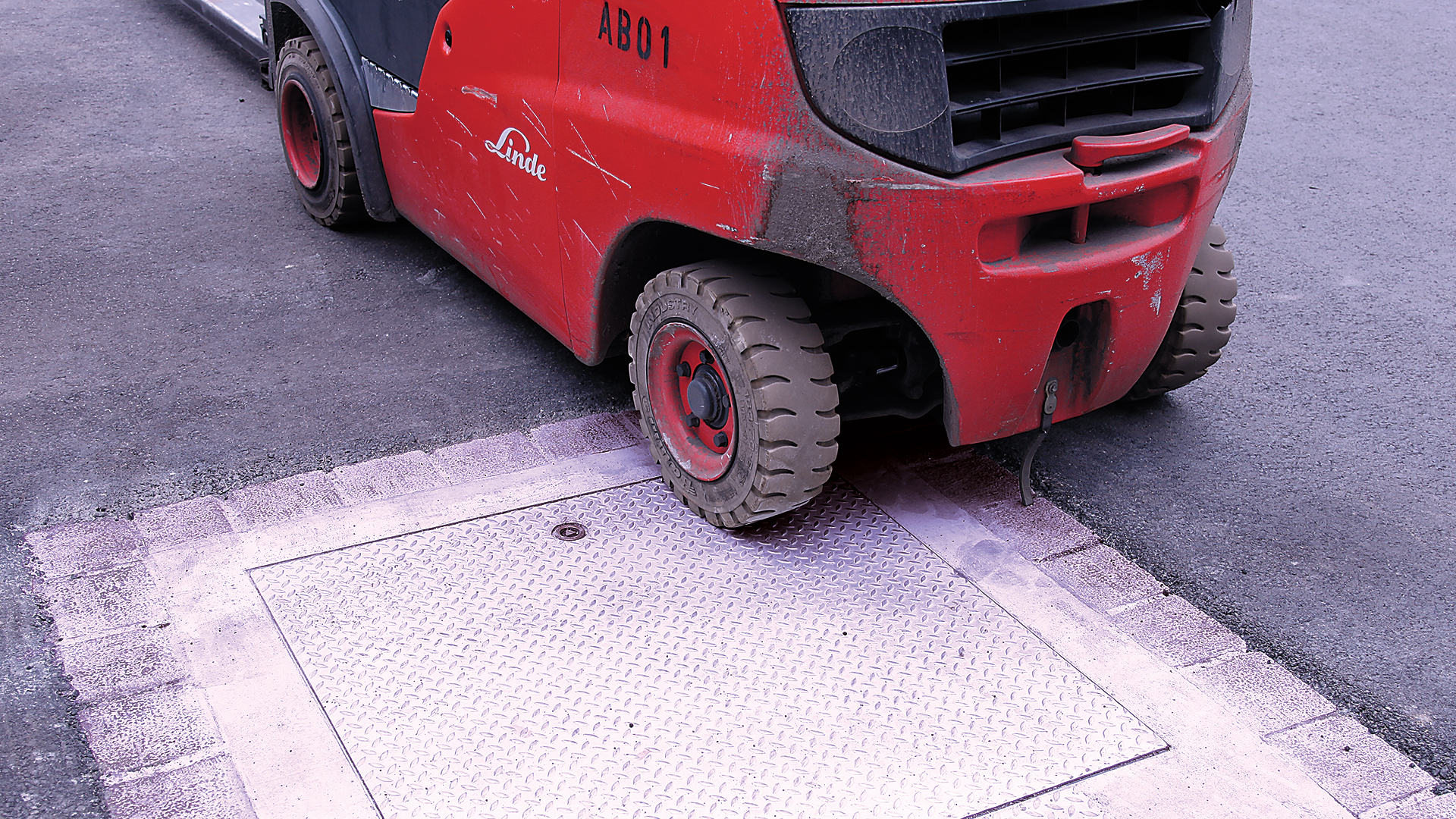

Dış mekânda araçların neden olduğu yük sınıfı

Drenaj ürünlerinin seçimi: Yük sınıflarına dikkat edin!

Drenaj ürünleri (örneğin, tahliye kanalları, ayırıcılar ve pompa istasyonları) için zemin ve toprak içine monte edilen kapaklar, ilgili kullanım yerinde maruz kalabilecekleri maksimum yüklere dayanabilmelidir. Bir kapağın hangi test yüküyle test edildiği, yük sınıfı ile belirtilir. Ürün seçiminde bu husus mutlaka dikkate alınmalıdır; şüphe durumunda bir üst yük sınıfı seçilmelidir. Uygun sınıfın seçimi, planlayıcının sorumluluğundadır.

Binaların içinde ve dışında bulunan drenaj sistemleri için yük sınıfları

DIN EN 1253-1 standardına göre

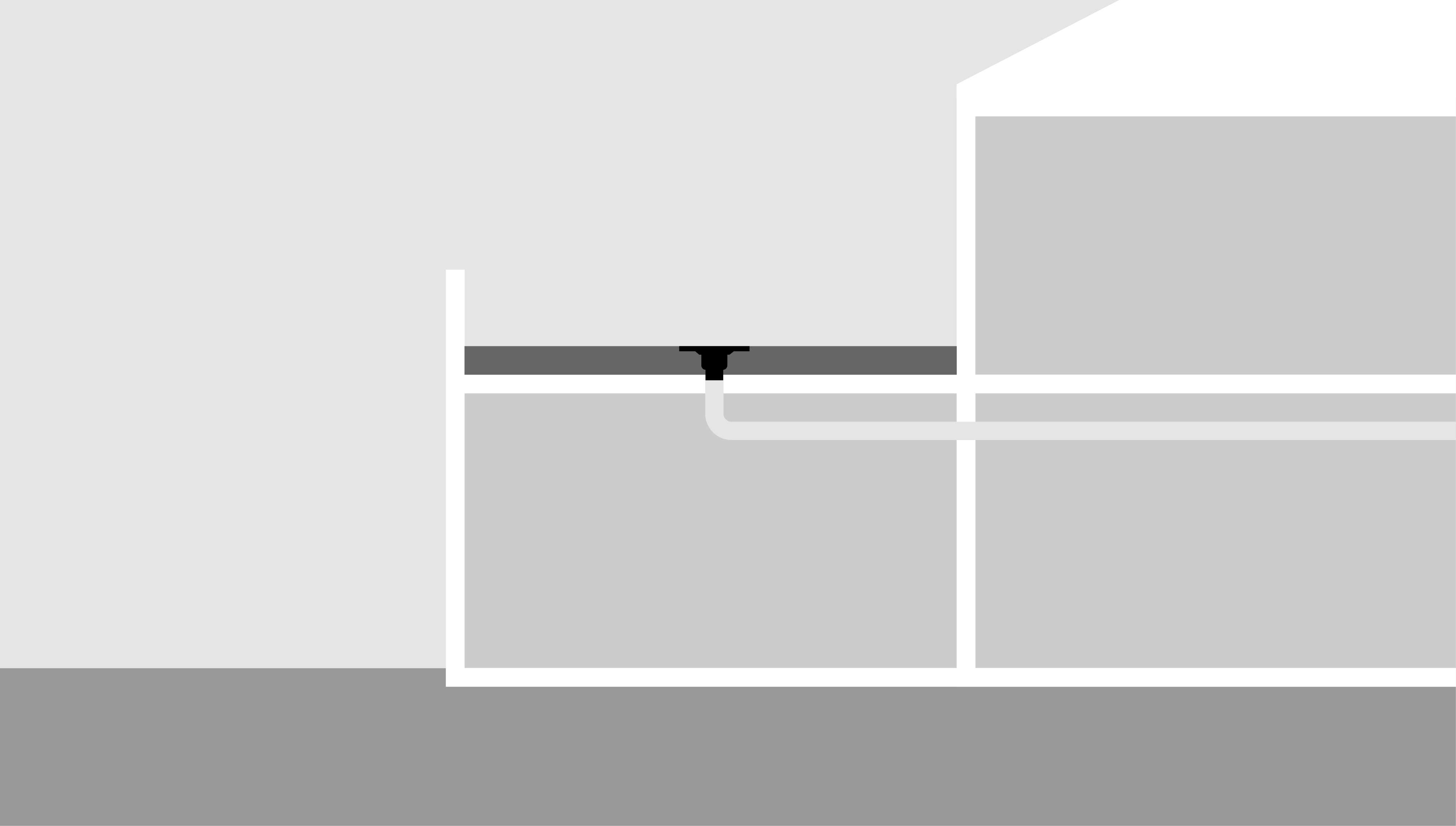

H 1,5 sınıfı

Test yükü yaklaşık 150 kg
Yük binmesi beklenmeyen yüzeyler

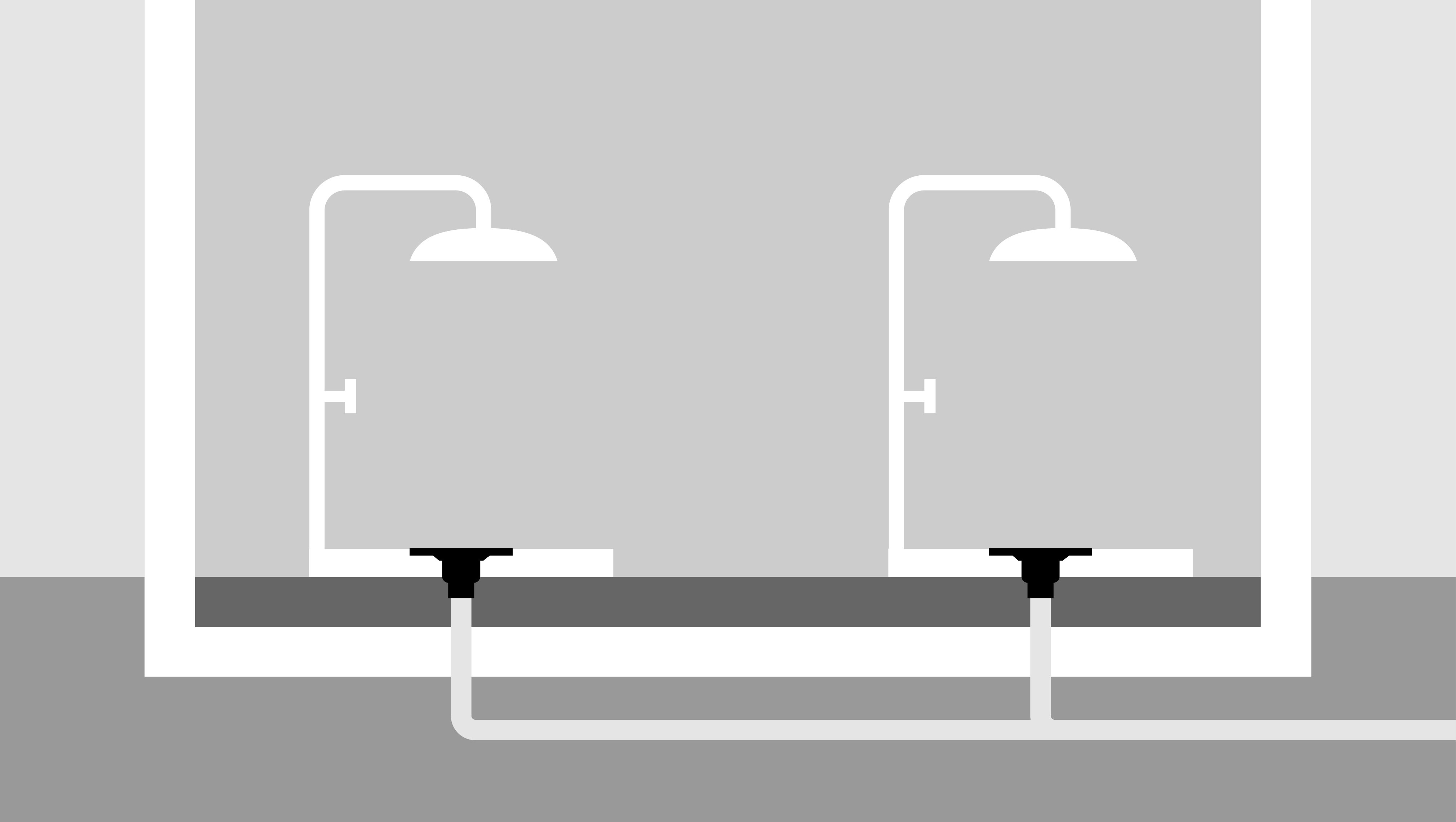

K 3 Sınıfı

Test yükü yaklaşık 300 kg
Araç trafiğinin olmadığı alanlar, örneğin konutlar, ticari binalar ve bazı kamu binaları

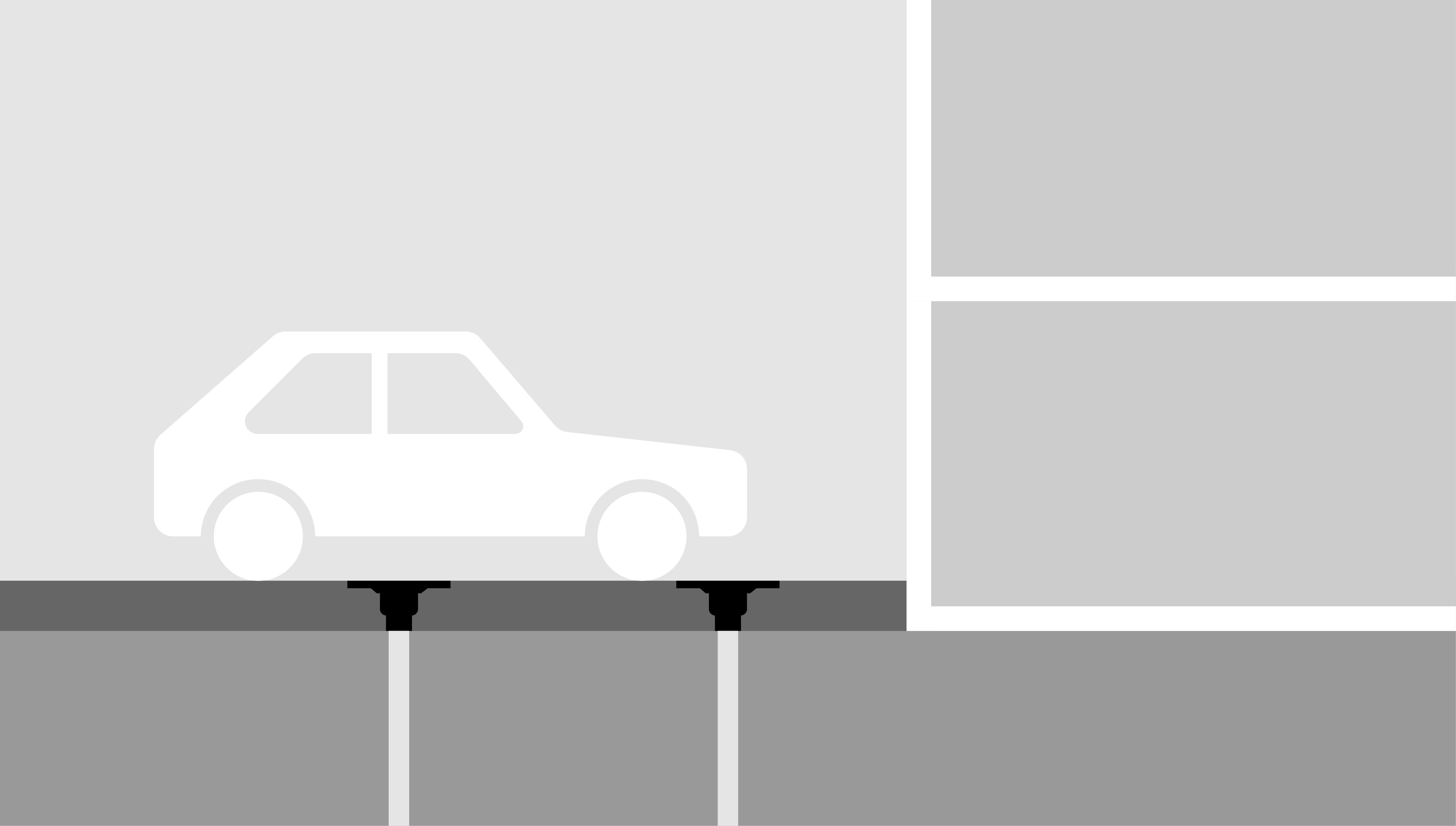

L 15 sınıfı

Test yükü yaklaşık 1,5 t
Ticari amaçlı kullanılan binalar ve kamusal alanlar gibi hafif araç trafiğinin olduğu alanlar

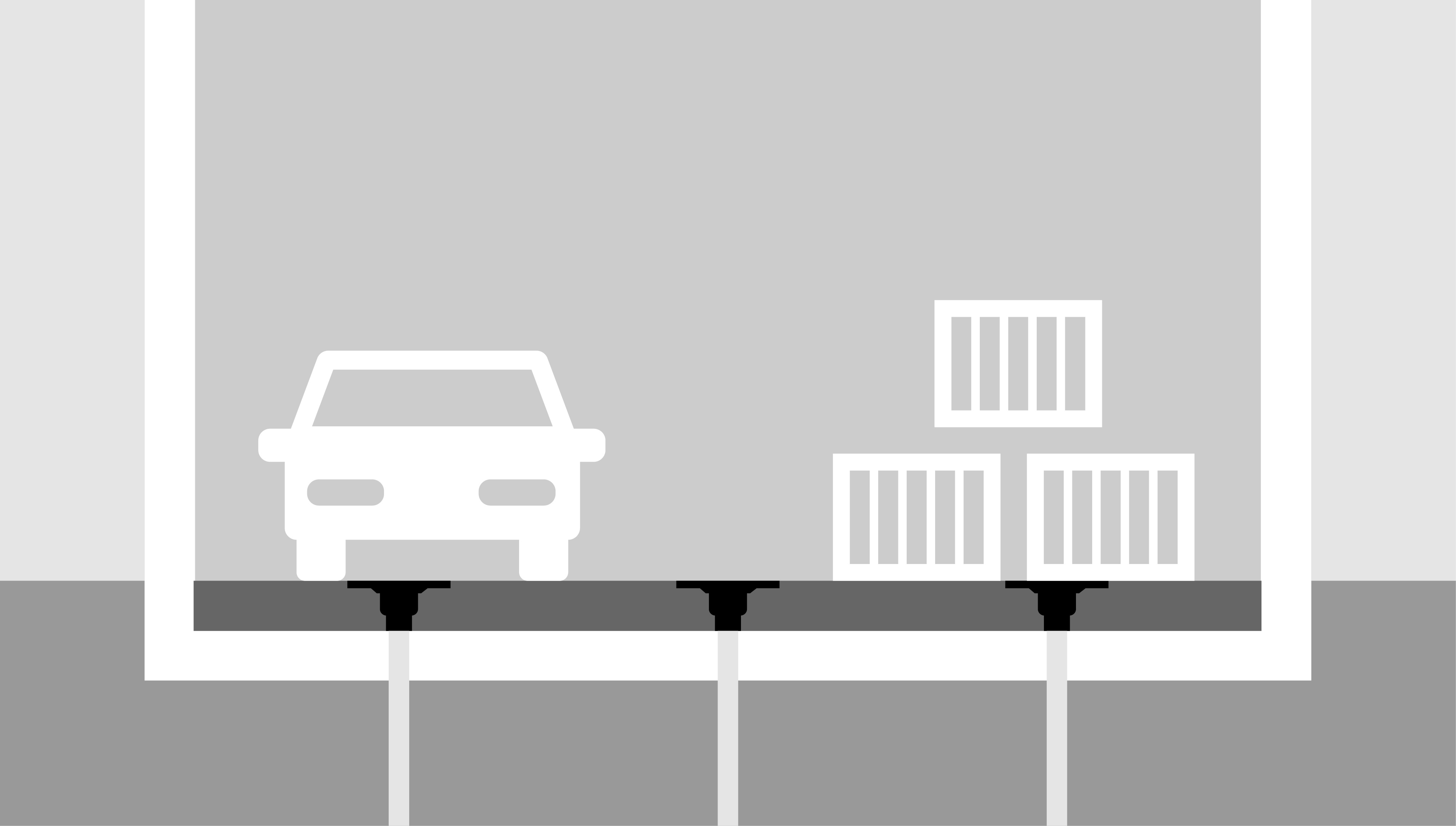

R 50 sınıfı

Test yükü yaklaşık 5 t
Ticari amaçlı kullanılan binalar ve fabrikalar gibi araç trafiğinin olduğu alanlar

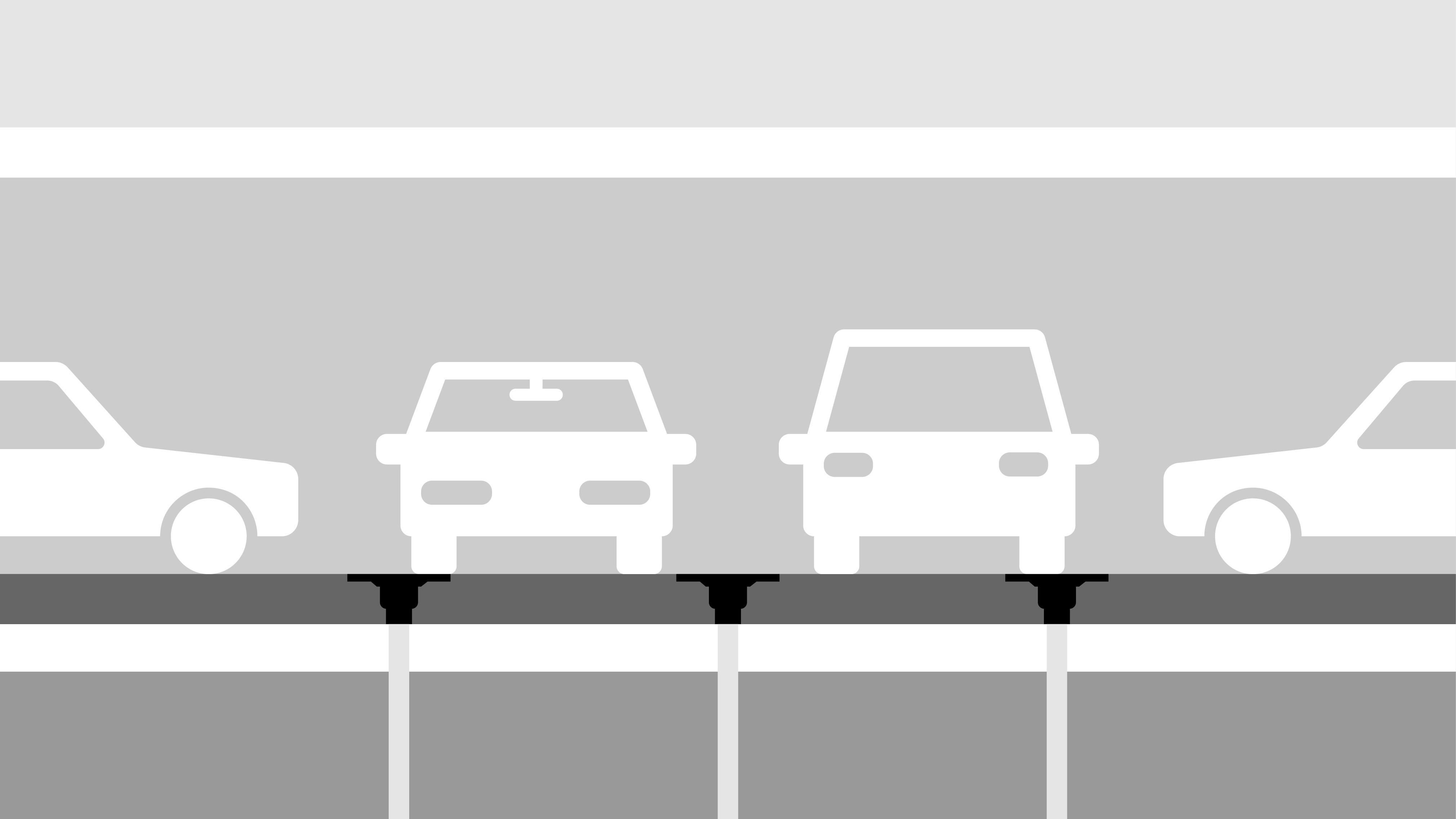

M 125 sınıfı

Test yükü yaklaşık 12,5 t
Otoparklar, fabrikalar ve atölyeler gibi araç trafiğinin olduğu alanlar

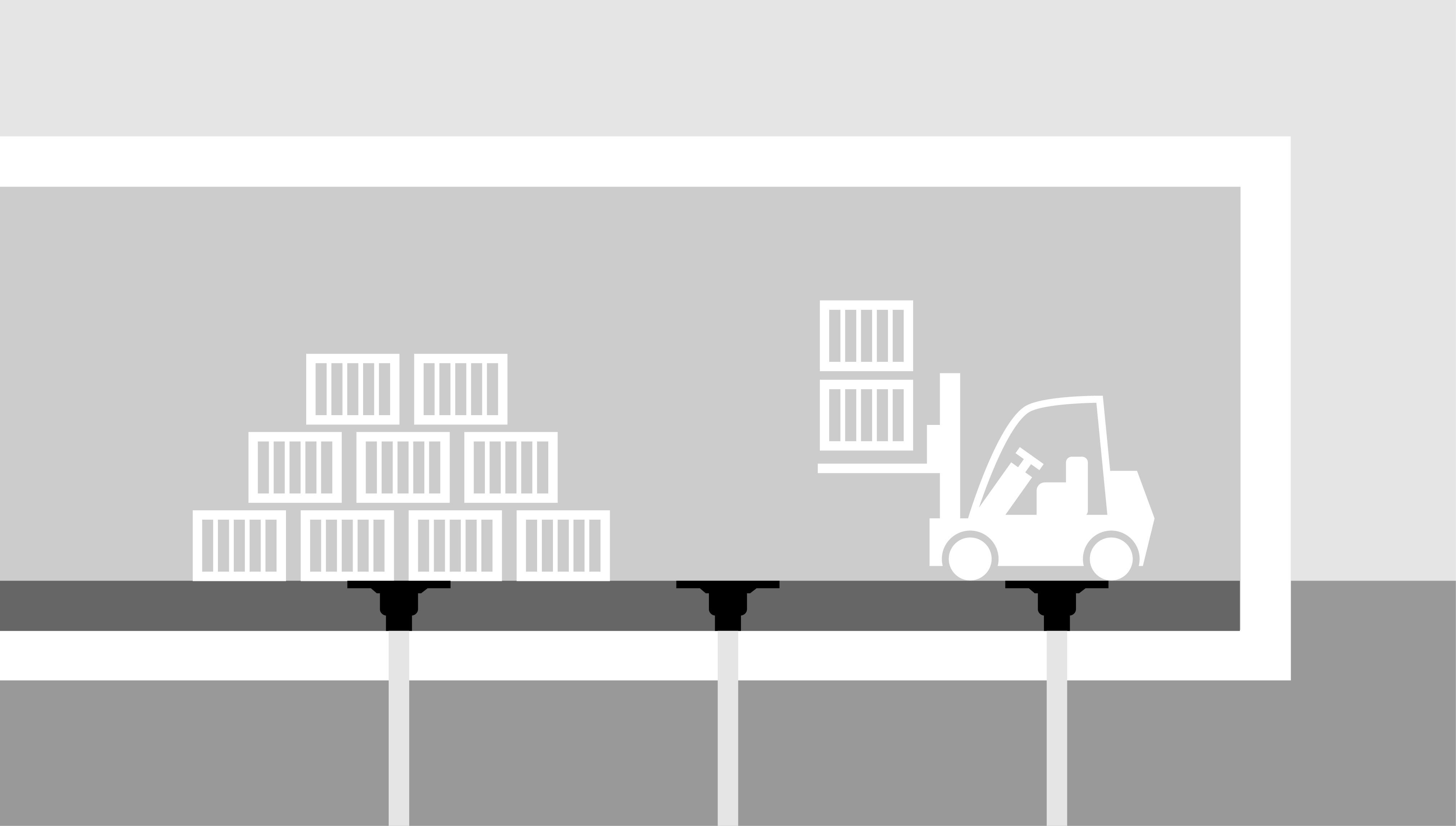

N 250 sınıfı

Test yükü yaklaşık 25 t
Gıda işleme tesisleri, kimya veya proses tesisleri gibi, forkliftlerle ağır yük trafiğinin olduğu endüstriyel alanlar

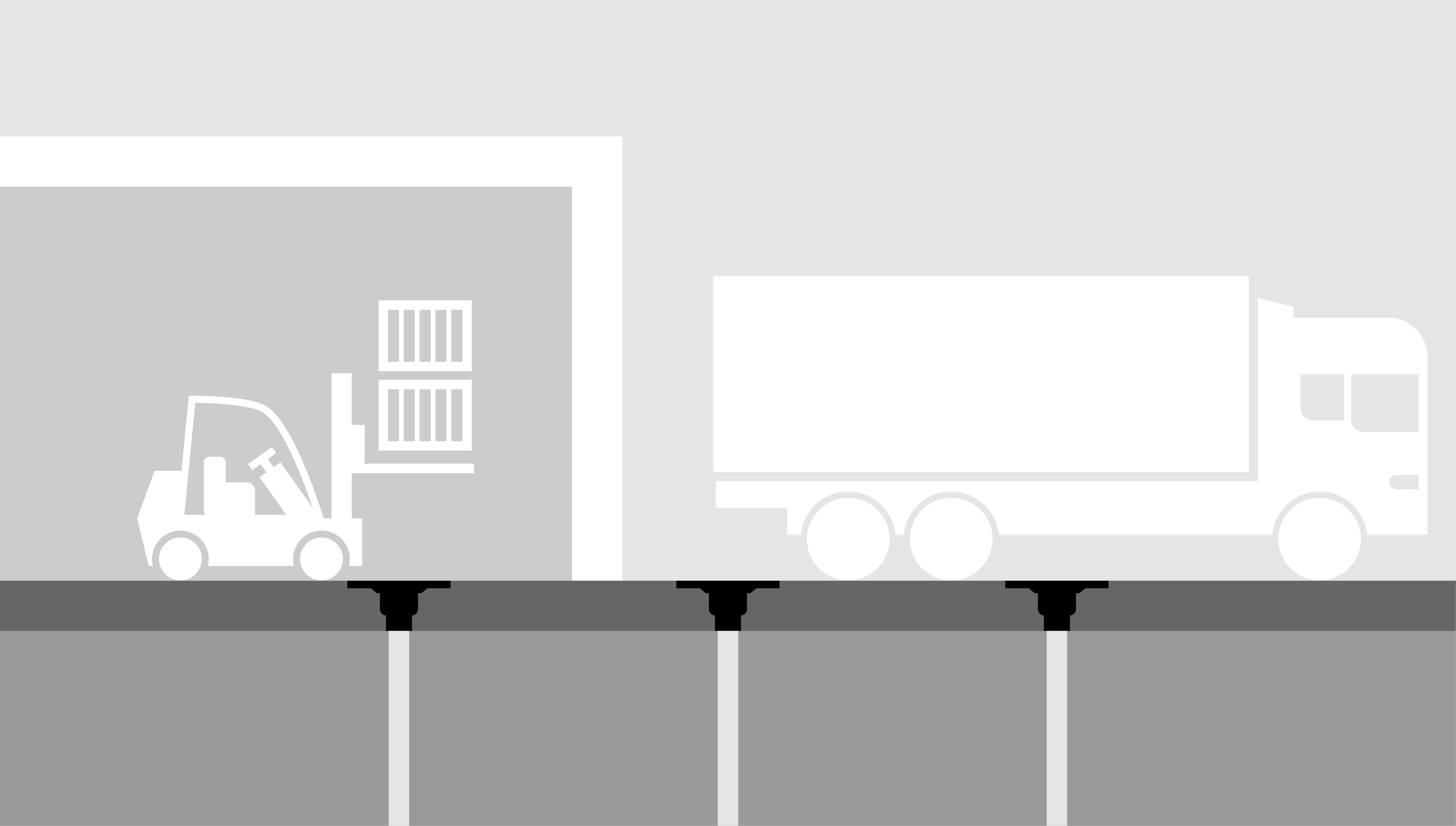

P 400 sınıfı

Test yükü yaklaşık 40 t
Özellikle yüksek yüklerin uygulandığı alanlar; bunlara gıda işleme tesisleri, kimya veya proses tesisleri dahildir; bu tesislerde zeminler, endüstriyel forkliftler ve/veya manevra yapan ağır yük araçları tarafından uygulanan yüklere maruz kalmaktadır

Trafik alanlarındaki (paslı) kapaklar için yük sınıfları

DIN EN 124 standardına göre

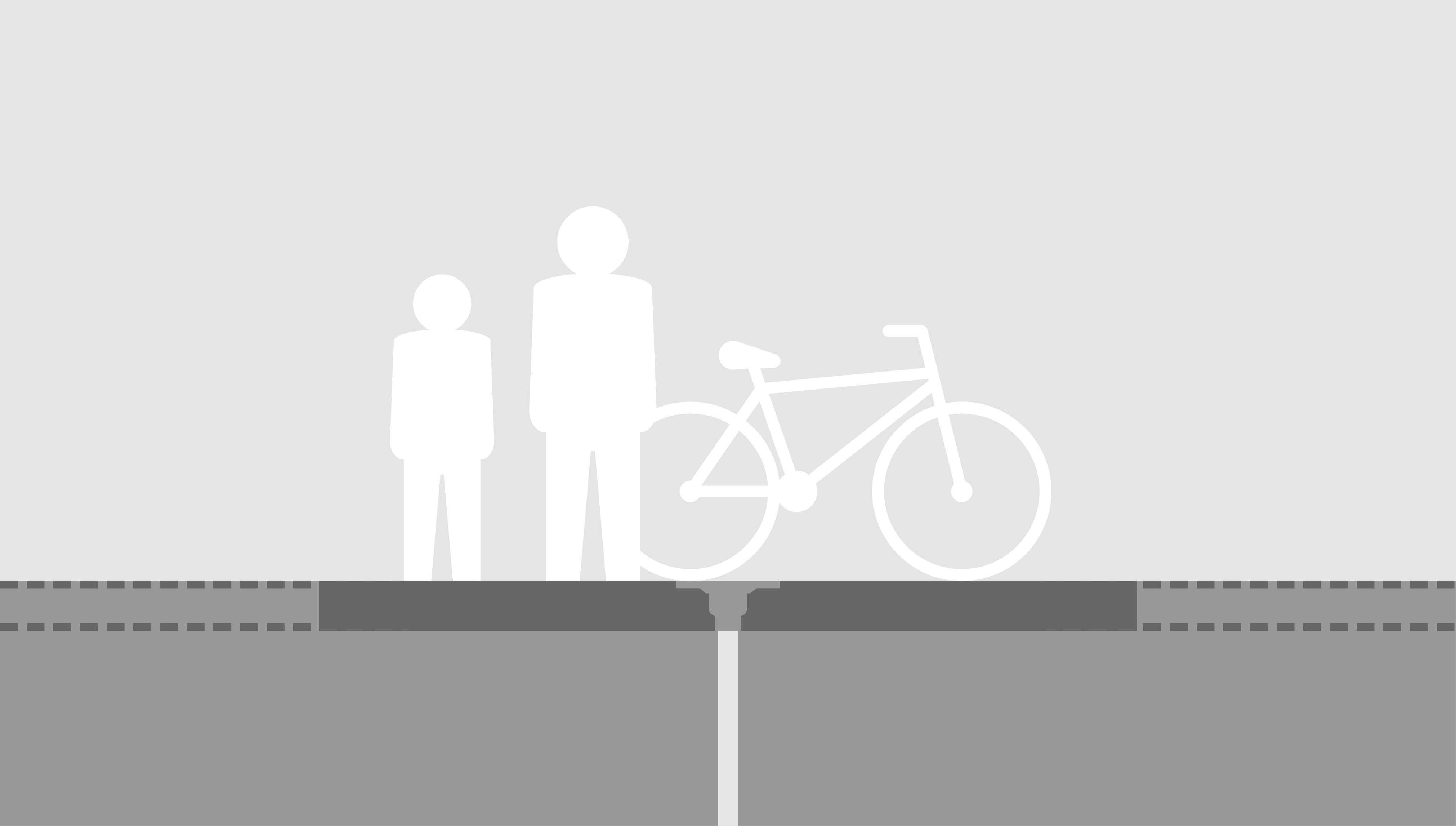

1. Grup (en az A 15 sınıfı)

Test yükü yaklaşık 1,5 t
Yalnızca yayalar ve bisikletliler tarafından kullanılabilen alanlar için

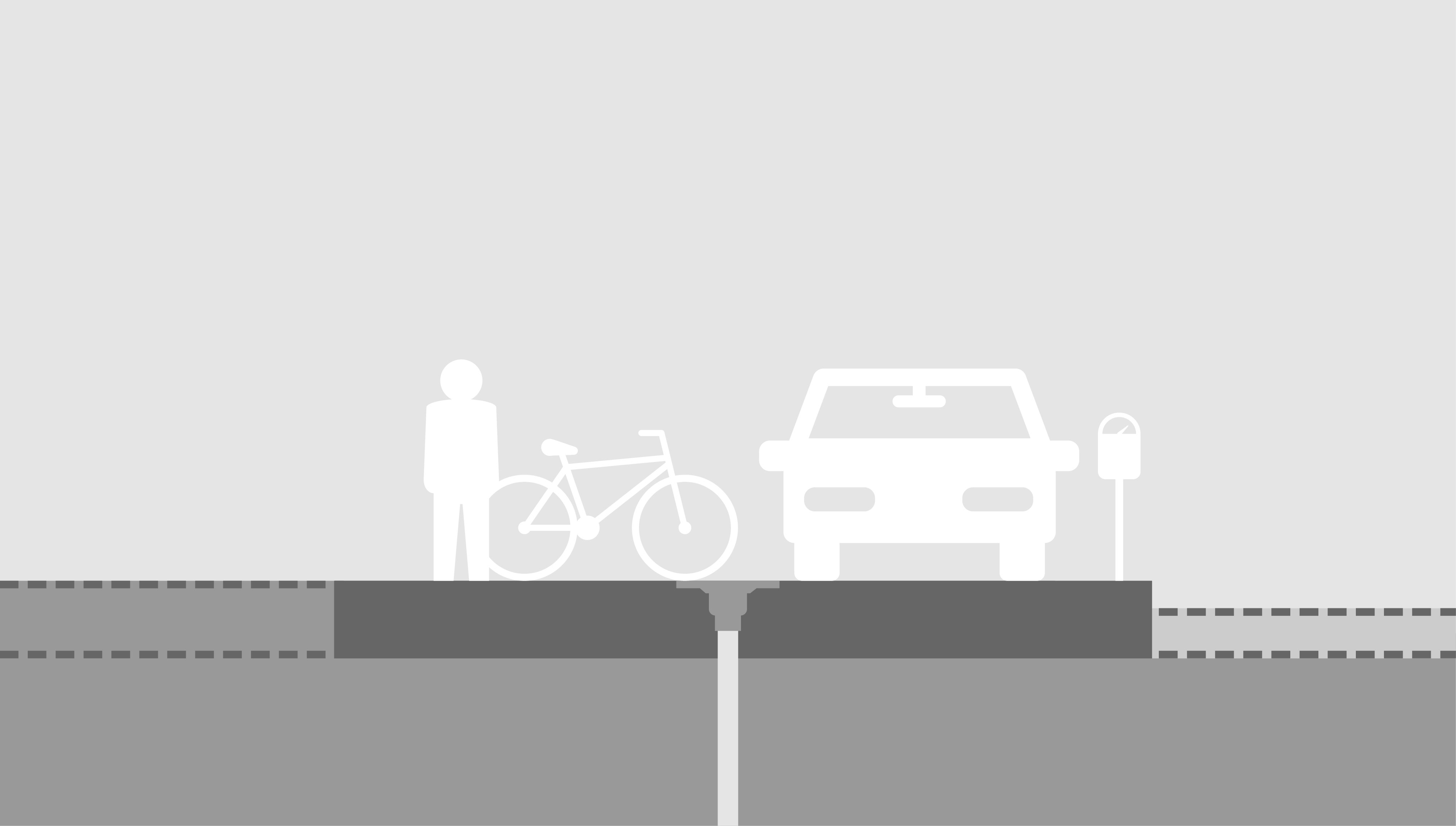

2. Grup (en az B 125 sınıfı)

Test yükü yaklaşık 12,5 t
Yaya bölgeleri ve benzeri alanlar, binek araç park alanları veya binek araç otoparkları

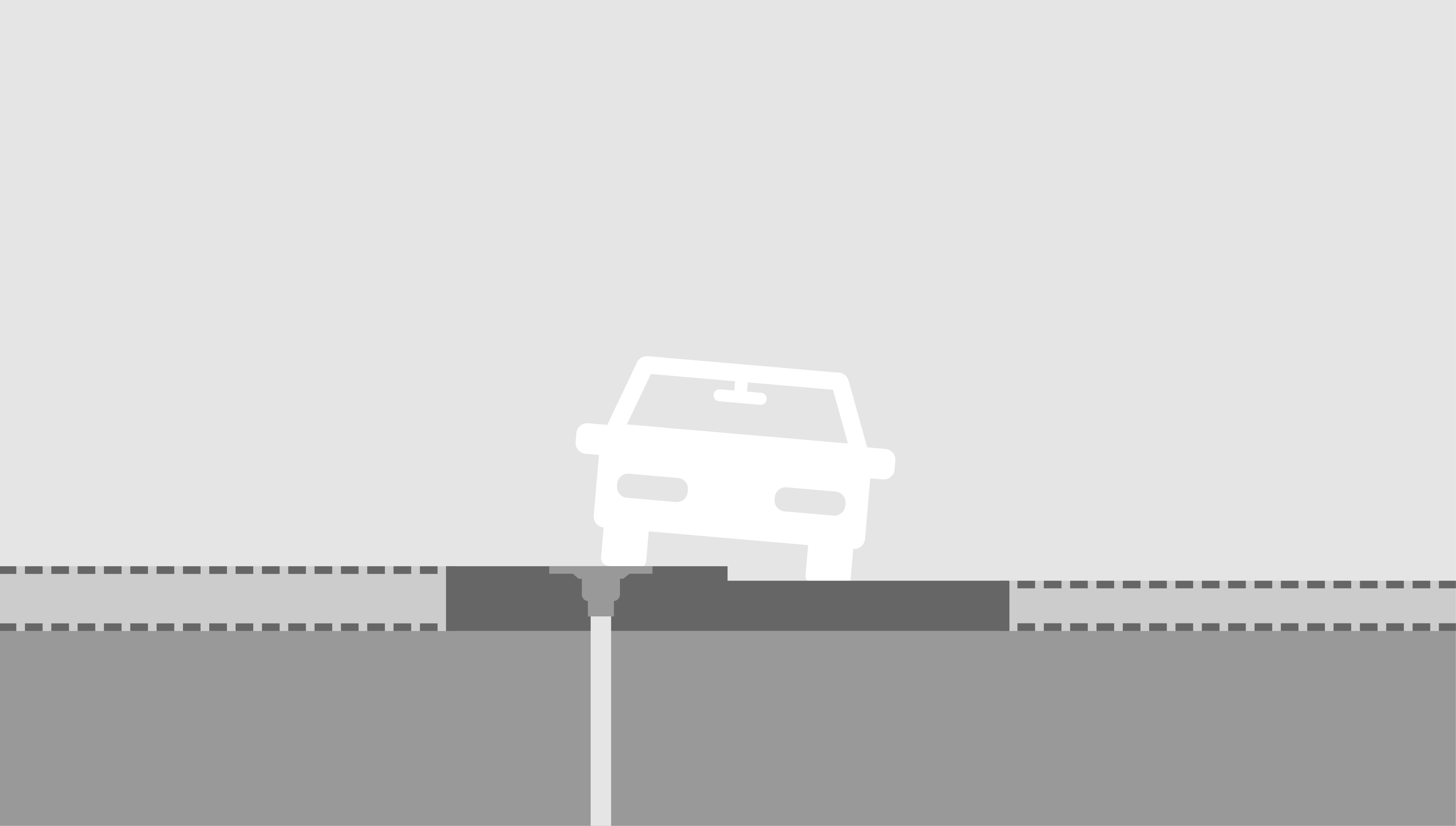

3. Grup (en az C 250 sınıfı)

Test yükü yaklaşık 25 t
Yol kenarındaki oluk bölgesinde yer alan ve kaldırım kenarından ölçüldüğünde karayoluna en fazla 0,5 m, yaya bölgesine ise en fazla 0,2 m uzanan ek parçalar için

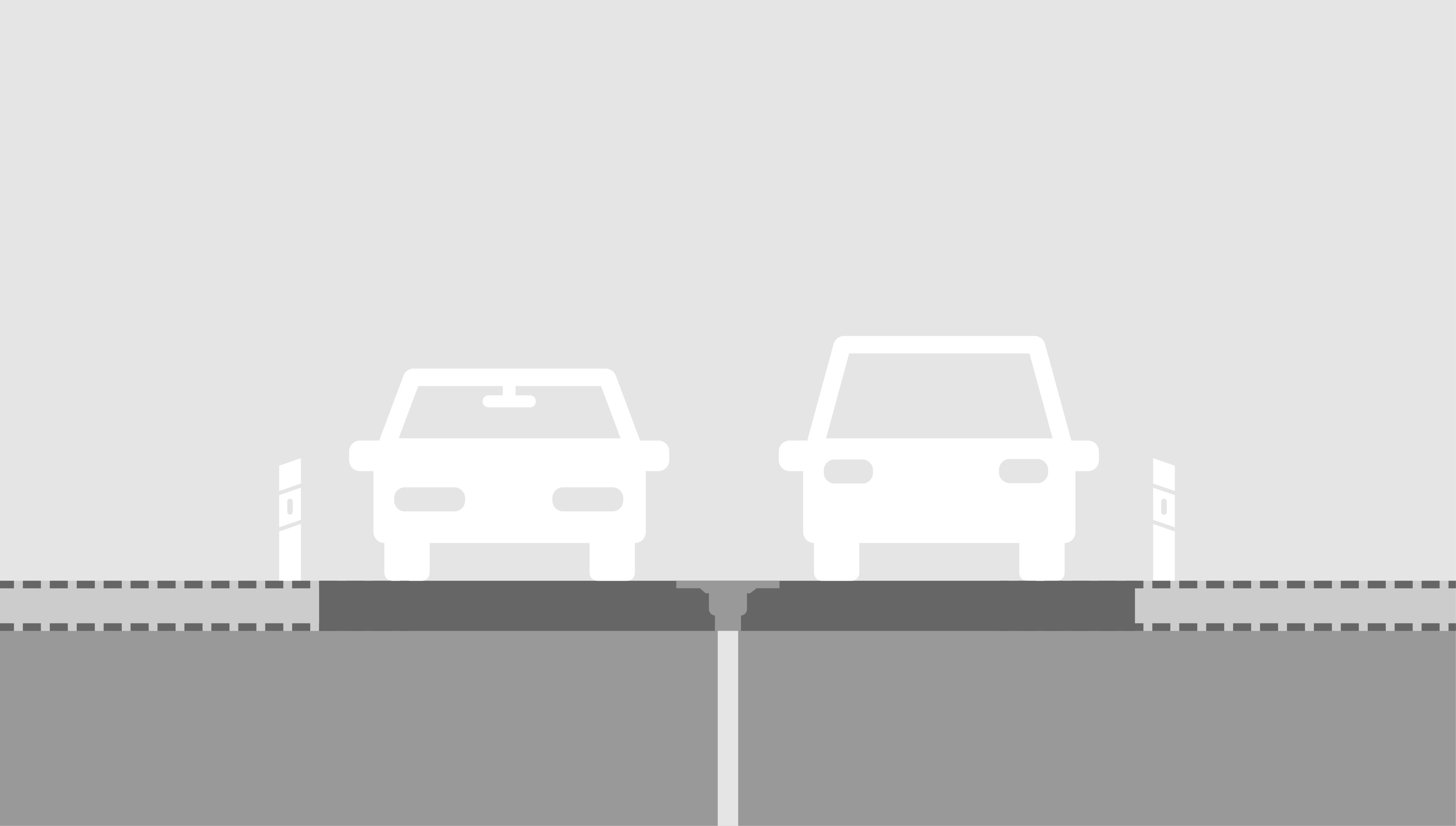

4. Grup (en az D 400 sınıfı)

Test yükü yaklaşık 40 t
Her türlü karayolu aracına açık olan karayolu şeritleri (yaya yolları dahil), yol kenar şeritleri ve park alanları

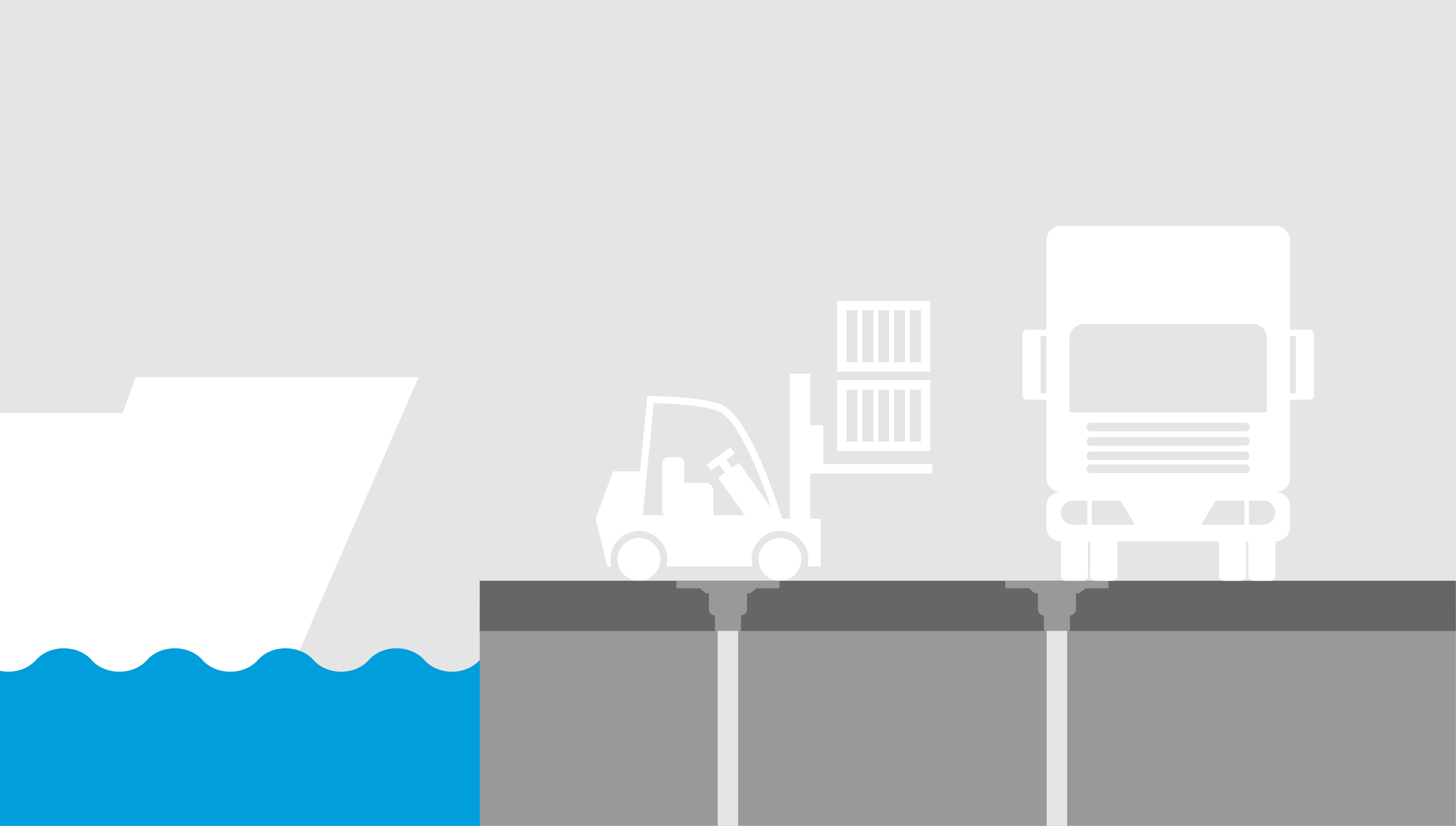

Grup 5 (en az E 600 sınıfı)

Test yükü yaklaşık 60 t
Yüksek tekerlek yüklerine maruz kalan alanlar, örneğin liman tesisleri, havaalanı operasyon alanları

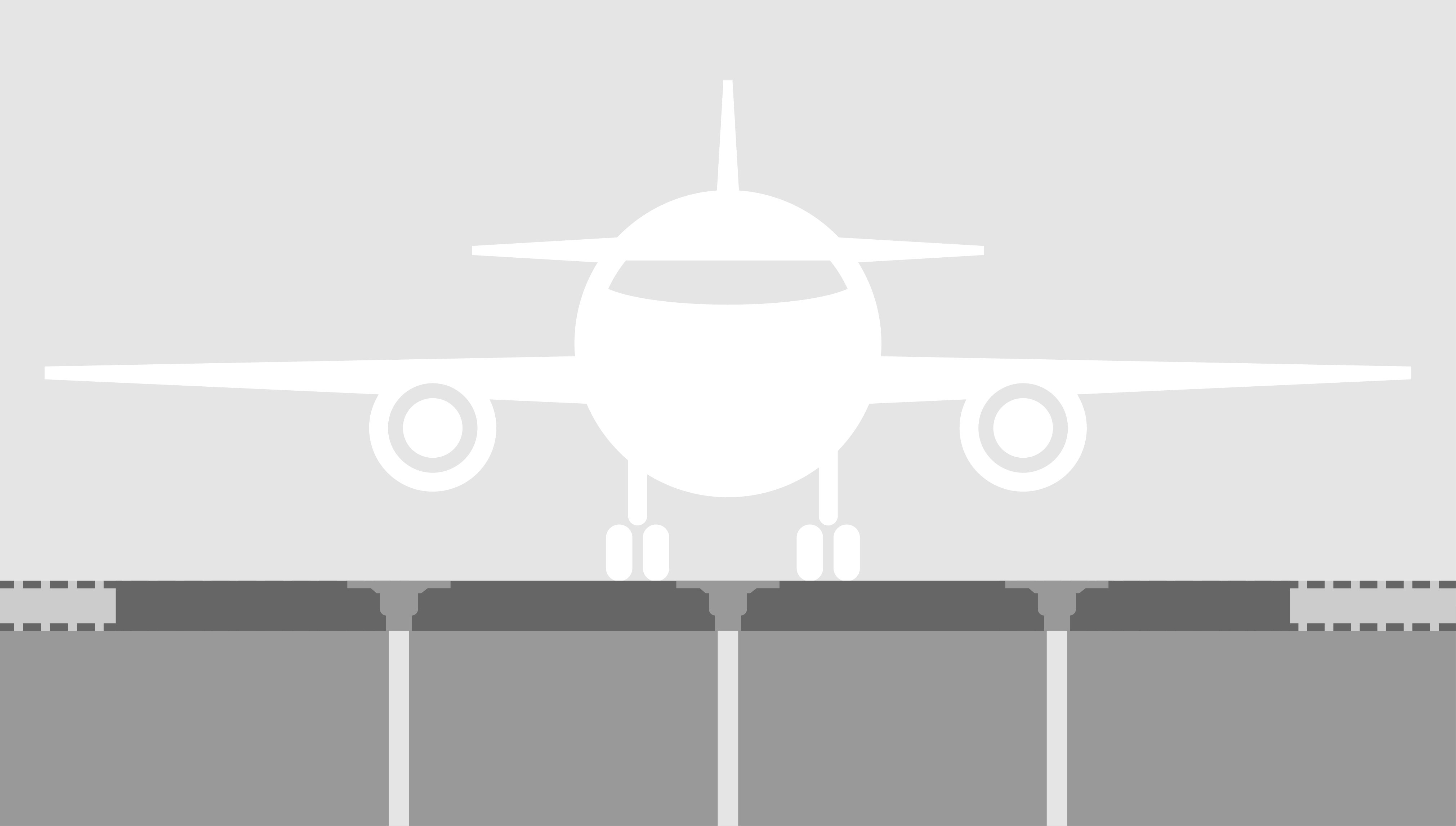

6. Grup (en az F 900 sınıfı)

Test yükü yaklaşık 90 t
Özellikle yüksek tekerlek yüklerine maruz kalan alanlar, örneğin havaalanı operasyon alanları
