DIN 1986-100 standardına göre yağmur suyu ve geri akış koruması

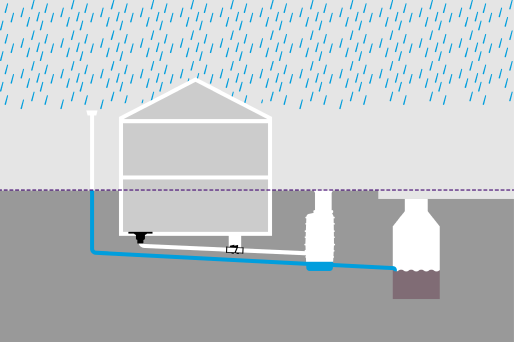

DIN 1986-100 standardına göre, yağmur suyu tahliye noktaları evsel atık sudan ayrı olarak kamu kanalizasyon sistemine bağlanmalıdır. Bu tür tahliye noktaları geri akış seviyesinin altında bulunuyorsa, geri akışa karşı ayrı olarak korunmaları gerekir. Sadece çok az sayıda istisnai durumda yağmur suyu, evsel atık suyla birleştirilerek merkezi bir geri akış önleme sistemi üzerinden yönlendirilebilir.
Bağlı yağış alanı A (m²): 5 m²
Tasarım yağış miktarı r 5,100 (l/(s*ha)): 648 l/(s*ha)
Bunun için akış katsayısı C geçerli değildir

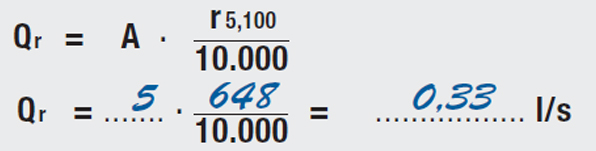

Formül ve hesaplama için soldaki resme bakınız
Tasarım yağış miktarı r5 = Beş dakikalık yağış
Yağış süresi = 300 s
Oluşan yağmur suyu miktarı
= Qr x yağmur süresi = 0,33 l/s x 300 s = 99 l ≙ 99 dm3
Basamaklar
hariç bodrum girişinin taban alanı A = 1 m² = 100 dm²
Gerekli kapı eşiği
yüksekliği h = Yağmur suyu miktarı / Taban alanı = 99 dm³ / 100 dm² = 0,99 dm = 9,9 cm
Kanalda tıkanma olması durumunda, bodrum girişinden gelen yağmur suyunun varsayılan 5 dakikalık süre boyunca tutulabilmesi için kapı eşiğinin yüksekliği en az 9,9 cm olmalıdır.
KESSEL’in toplu koruma amaçlı geri akış önleyici ürünleri
2, 3 ve 5 tipi geri akış önleyici vanalar ile birden fazla drenaj noktasının bağlanabildiği hibrit drenaj sistemleri (geri akış pompa istasyonları ve hibrit kaldırma sistemleri), toplu koruma amaçlı olarak değerlendirilebilir. KESSEL’in Staufix, Pumpfix ve Ecolift modelleri bu konuda uygun çözümlerdir.
