Zemin plakasında kaldırma sistemi

Planlama için ipuçları

Zemin plakasına monte edilmiş bir kaldırma sisteminin ayırt edici özellikleri nelerdir?

Zemin plakası içindeki kaldırma sistemlerinde, hazne doğrudan şaft görevi görür ve zemin plakasına entegre edilir. Ek bir beton şaftın inşasına gerek yoktur.

Uygun kurulum yeri

Zemin plakası içindeki kaldırma sistemleri genellikle teknik odalara, bisiklet park alanlarına, bodrum katlarına veya yan odalara yerleştirilir. Bazen bu sistemler doğrudan yer altı otoparklarına da yerleştirilir. Bu durumda, şaft kapağının araçların üzerinden geçebilmesine dikkat edilmesi önemlidir (bkz. ayrıca drenaj teknolojisi için yük sınıfları). 

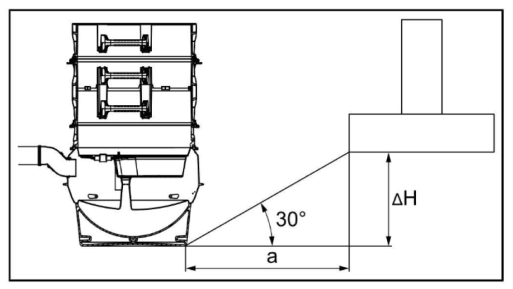

Kuyu, komşu temellerin etki alanı içinde olmamalıdır; yani minimum mesafe a = kuyunun alt kenarı ile temelin alt kenarı arasındaki mesafe: 

a = ΔH x 1,73 

Montaj derinliği

Planlama aşamasında kesin döşeme derinliği belirlenmelidir. Bu derinlik genellikle zemin plakasının altına, kaldırma tesisatına doğru eğimli olarak döşenen temel boru hattından hesaplanır. OKFFB seviyesinden, kaldırma sisteminin girişindeki ana boru taban seviyesine kadar olan toplam derinlik belirlenmelidir. Bu ölçü, ürünün kesin konfigürasyonunu belirler. 

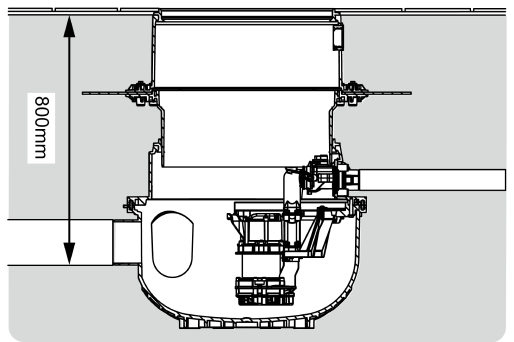

Kompakt boyutları (LW 400) nedeniyle şaftına girilemeyen KESSEL Aqualift M Underfloor pompa istasyonları, bakım amacıyla erişilebilirlik nedeniyle en fazla 80 cm derinlikte monte edilebilir (OKFFB'den besleme hattındaki temel boru tabanına kadar ölçülür).

Yeraltı suyu

Zemin plakası içindeki pompa istasyonlarında, kuyunun yeraltı suyuna dalma derinliği dikkate alınmalı ve seçilen ürünle kontrol edilmelidir. Çoğu KESSEL pompa istasyonu ve kaldırma sistemi, kaldırma kuvveti önlemi için ek tedbirler alınmasına gerek kalmaksızın yeraltı suyuna 3 m'ye kadar dalabilir.

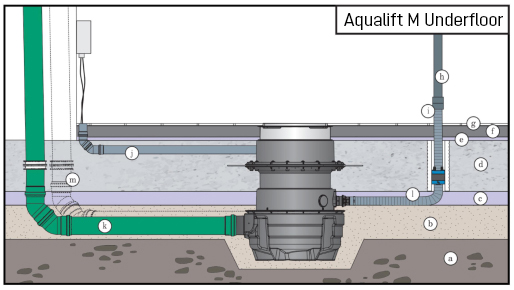

Aşağıdaki bileşenler her zaman planlamaya dahil edilmelidir:


a. Besleme borusu 
b. Basınç borusu 
c. Hava tahliye borusu (fekalya kaldırma tesislerinde ve kapalı kaldırma tesislerinde)  d. Kablo boşaltma borusu 

a. Besleme hattı (ana hat) 

  1. Pompa sistemine giden besleme hattı, yürürlükteki standartlara uygun olarak tasarlanmalı ve buna göre kurulmalıdır. Tüm boru hatları, kendiliğinden boşalabilecek şekilde döşenmelidir.  
  2. Borular, akış yönü göz önünde bulundurularak daraltılmamalıdır.  
  3. Ana hatların veya toplama hatlarının yön değişiklikleri yalnızca ≤ 45°'lik dirsekler kullanılarak yapılmalıdır.  
  4. Daha büyük nominal çaplara geçişler, geçiş parçaları veya diğer uygun bağlantı elemanları (örn. geçiş contaları) ile yapılmalıdır. Toplama bağlantı hatlarında, eksantrik geçiş parçaları tepe noktaları aynı hizada olacak şekilde monte edilmelidir. Daha iyi denetlenebilirlik için, ana hatlara montaj taban hizasında yapılmalıdır.

b. Basınç hattı 

  1. Zemin plakası içindeki kaldırma sistemlerine ait basınç borusu, kaldırma sisteminden başlayarak odadaki bir sonraki referans noktasına kadar uzatılmalıdır. Bu, genellikle zemin plakasının altından bir sonraki duvara kadar gerçekleştirilir. Orada basınç borusu, zemin plakasından geçirilir. 
  2. Su geçirmez zemin plakasında, zemin plakasından geçen geçiş yeri sızdırmaz hale getirilmelidir. Bu, sızdırmazlık elemanı bulunan bir iç boru veya bir duvar manşonu ile sağlanabilir. 
  3. Zemin plakası altındaki basınç boruları toprağa maruz kalır ve bu koşullara uygun olmalıdır. Burada PE-HD veya PVC basınç boruları kullanılır.

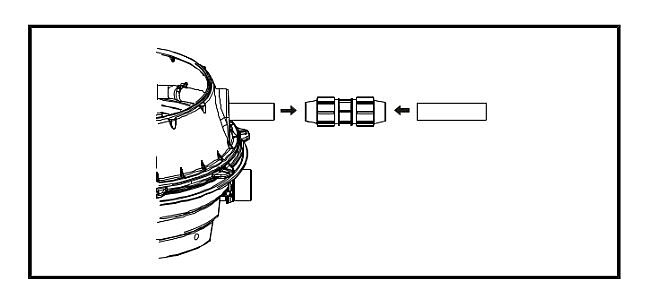

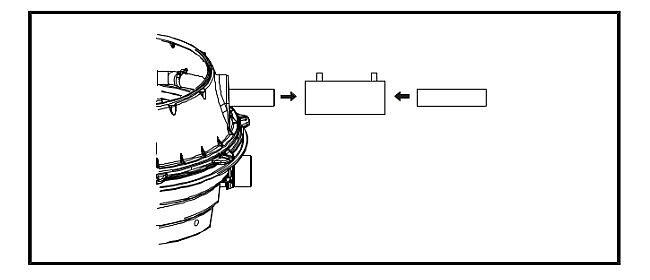

  4. Daha küçük basınçlı boru boyutlarında (DN40/DA50'ye kadar) KESSEL basınçlı boru seti (aksesuar) kullanılabilir. Daha büyük basınçlı boru boyutlarında (DN40/DA50 ve üzeri), KESSEL piyasada bulunan standart bir HD-PE borusunun bağlanmasını önerir. 

c. Havalandırma borusu

  1. Kaldırma sistemlerinde havalandırma borusunun bağlantısı, zemin plakası üzerinde doğrudan hazneye yapılır. Sistem tipine bağlı olarak, bunun için doğrudan bağlantılar veya delme yüzeyleri öngörülmüştür. 
  2. Havalandırma borusu, kaldırma sisteminden başlayarak odadaki bir sonraki referans noktasına kadar yönlendirilmelidir. Bu, genellikle zemin plakasının altından bir sonraki duvara kadar yapılır. Orada havalandırma borusu zemin plakasından geçirilir. 
  3. Su geçirmez zemin plakasında, zemin plakasından geçiş yeri sızdırmaz hale getirilmelidir. Bu, sızdırmazlık elemanlı bir iç boru veya bir duvar manşonu ile sağlanabilir. 
  4. Zemin plakası altındaki havalandırma boruları toprağa maruz kalır ve bu koşullara uygun olmalıdır. Bu nedenle burada piyasada bulunan KG veya KG2000 boruları kullanılır. Mevcut en küçük boyut DN 100'dür. Böylece, zemin plakası altındaki havalandırma borusu DN 100 olarak döşenir. Daha sonra, bina içinde havalandırma borusu bir HT borusu (veya benzeri) ile en az DN 70 çapında da devam ettirilebilir. 

d. Kablo borusu 

  1. Kaldırma sistemlerinde kablo boşaltma borusunun bağlantısı, zemin plakasında doğrudan hazneye yapılır. Sistem tipine bağlı olarak, bunun için doğrudan bağlantılar veya delme yüzeyleri öngörülmüştür. 
  2. Oluşan yoğuşma suyunun akabilmesi ve kabloların sürekli su içinde kalmaması için, kablo yükseltme sistemine doğru hafif bir eğimle (%1-2 önerilir) döşenmelidir. 
  3. Su geçirmez zemin plakası durumunda, zemin plakasından geçen geçiş yeri sızdırmaz hale getirilmelidir. Bu, sızdırmazlık elemanlı bir iç boru veya bir duvar manşonu ile sağlanabilir. 
  4. Zemin plakası altındaki kablo boşaltma boruları toprağa maruz kalır ve bu koşullara uygun olmalıdır. Bu nedenle burada piyasada bulunan KG veya KG2000 boruları kullanılır. Mevcut en küçük boyut DN 100’dür. Bu nedenle, zemin plakası altındaki kablo borusu DN 100 olarak döşenir.
