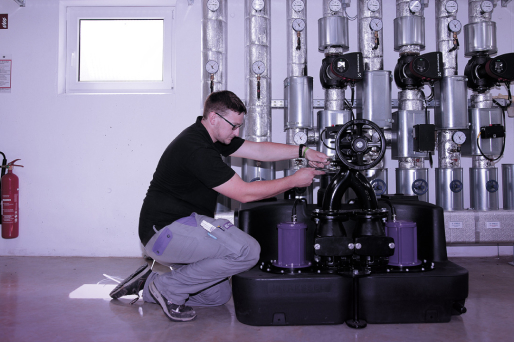

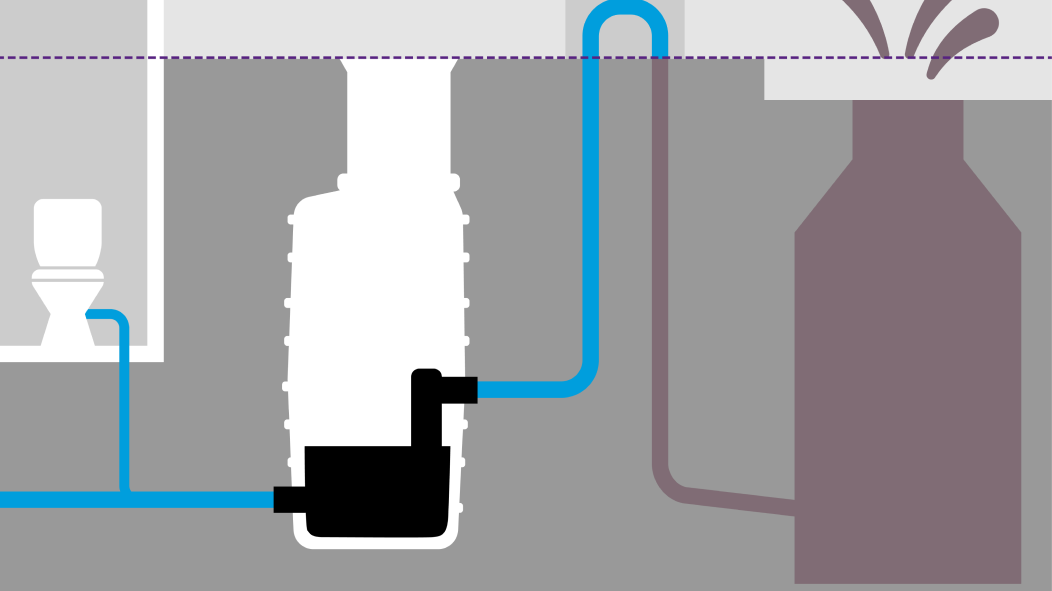

Serbest yerleştirilmiş kaldırma sistemleri

Kaldırma sistemleri genellikle bir odada veya tesis tarafından sağlanan mevcut beton şaft içinde serbest olarak kurulur. Kaldırma sisteminin sağlam ve düz bir zemin üzerine kurulduğundan ve cihazın su baskınlarına karşı korunduğundan emin olunmalıdır.

Atık su kaldırma tesisleri için ayrılan alanlar, çalıştırılması ve bakımı yapılacak tüm parçaların yanında ve üzerinde en az 60 cm genişliğinde ve yüksekliğinde bir çalışma alanı bulunacak şekilde yeterince geniş olmalıdır. Kurulum alanı yeterli aydınlatmaya sahip olmalı ve iyi havalandırılmalı ve havalandırılmalıdır.

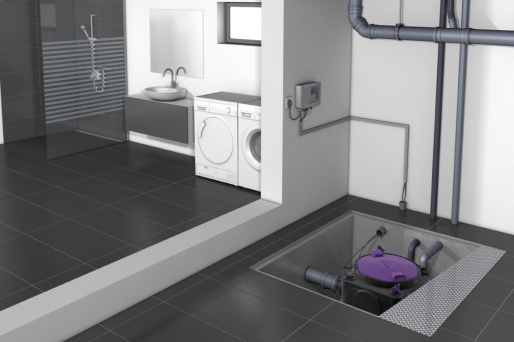

İpucu: Genel bir kılavuz olarak, pompa hazneleri için aşağıdaki minimum boyutlar dikkate alınabilir:

• Çift pompalı sistemlerde en az 1,40 x 1,40 m 
• Tekli kaldırma sistemlerinde en az 1,20 x 1,20 m

Kurulum alanı hakkında daha fazla bilgi

Kaldırma sistemlerinde ses yalıtımı, sıklıkla hafife alınan ancak büyük önem taşıyan bir husustur. Kaldırma sistemleri, çalışırken ses çıkaran motorlar ve pompalarla donatılmıştır. Özellikle serbest olarak kurulan kaldırma sistemleri, sesi doğrudan çevreye yayar. İstenmeyen gürültüyü en aza indirmek için aşağıdaki adımlara dikkat edilmelidir:

Yaşam alanlarından uzaklık:

Mümkünse, gürültüyü daha da azaltmak için kaldırma sistemleri oturma ve uyku alanlarından uzakta yerleştirilmelidir. Basınçlı borular veya basınç döngüleri, oturma ve uyku odalarından geçmemelidir.

İzolasyon:

Sallantıları ve titreşimleri azaltmak için, kaldırma sistemleri titreşim sönümleyici bir zemin üzerine monte edilmelidir. KESSEL ürünlerinde bunlar teslimat kapsamına dahildir. Kaldırma sisteminden, özellikle basınç hattına geçiş, kaldırma sisteminden boru hatlarına titreşim aktarımını önlemek için esnek bir bağlantı ile yapılmalıdır.

Düzenli bakım:

Kaldırma sisteminin tüm bileşenlerinin düzgün çalıştığından emin olmak için düzenli bakım önemlidir. Gereksiz gürültüyü önlemek amacıyla aşınan parçalar zamanında değiştirilmelidir.

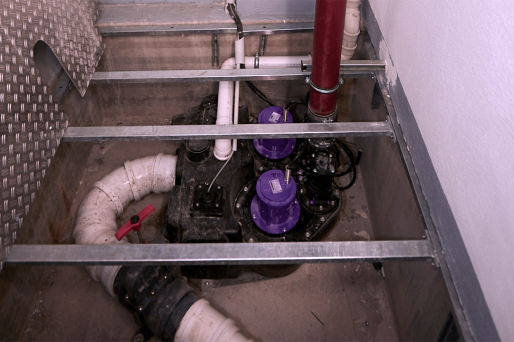

   a. Besleme borusu 
b. Basınç borusu 
c. Hava tahliye borusu
 

a. Besleme borusu

Tüm boru hatları, kendi kendilerine boşalabilecek şekilde döşenmelidir. Tüm boru bağlantıları esnek ve ses yalıtımlı olmalıdır. DIN 12056-4 standardına göre, besleme hattında bir sürgülü vana bulunmalıdır.  

Genel olarak iki bağlantı türü mümkündür: 

• Tank üzerinde mevcut, kalıplanmış bağlantı parçalarının kullanılması. 
• Yan tarafa yerleştirilmiş deliklere bağlantı yapılması. Burada besleme hatları farklı konumlarda ve yüksekliklerde kurulabilir. 

b. Basınç borusu 

Basınç hattı, bina içinde serbest kurulumda, kaldırma sisteminden ayrıldıktan sonra genellikle duvarın önünde, tesisat şaftlarında veya asma tavanlarda döşenir.  

Binalar içindeki basınç hatları çeşitli malzemelerden üretilir. En yaygın olanları HD-PE ve SML'dir. Daha küçük boyutlarda genellikle paslanmaz çelik veya PVC-U borular da kullanılır. Daha fazla bilgi için Basınç Hatları bölümüne bakınız.

5 m’den fazla basma yüksekliği ve 20 m³/h’den fazla basma kapasitesi söz konusu olduğunda, dökümden yapılmış kesme vanası ve geri akış önleyicinin kullanılmasını öneririz. 

c. Havalandırma borusu 

Serbest olarak kurulan sistemlerde havalandırma borusu doğrudan tanka bağlanır.  

Daha fazla bilgi için “Havalandırma Borusu” bölümüne bakınız.
