Uygun kurulum yeri
Toprağa gömülü pompa istasyonları, gürültü ve kokuları dışarıya yönlendirmek için son derece uygundur. Bu istasyonlar, yeşil alanlara, avlulara ve ayrıca trafik alanlarına (örneğin caddelere, otoparklara veya giriş yollarına) kurulabilir. Bu durumda, şaft kapağının araç geçişine uygunluğuna dikkat edilmesi önemlidir (bkz. Drenaj tekniği için yük sınıfları). Ayrıca, resmi düzenlemelere de uyulması gerekmektedir. İçme suyu koruma veya sel bölgelerinde, pompa istasyonlarının kurulumuna ilişkin özel şartlar geçerli olabilir veya bu kurulum tamamen yasaklanmış bile olabilir.

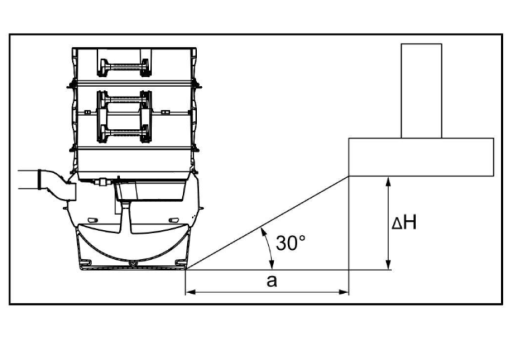

Kuyu, komşu temellerin etki alanı içinde olmamalıdır; yani minimum mesafe a = kuyunun alt kenarı ile temelin alt kenarı arasındaki mesafe: a = ΔH x 1,73
Montaj derinliği
Bir pompa istasyonunun gömülme derinliği genellikle gelen ana boru hattına göre belirlenir. Diğer tüm çıkışlar buna göre ayarlanır. Bu derinliği en başından itibaren kesin olarak belirlemek önemlidir, çünkü tüm sistem yapısı buna göre şekillenir. Böylelikle eksiksiz bir konfigürasyon gerçekleştirilebilir.
Aşağıdaki bileşenler her zaman planlamaya dahil edilmelidir:
- Besleme borusu
- Basınç borusu
- Hava tahliye borusu (fekalya kaldırma sistemlerinde ve kapalı kaldırma sistemlerinde)
- Kablo boşaltma borusu
- Şalt cihazının yeri
a. Besleme hattı (ana hat)
- Kaldırma sistemine giden besleme hattı, yürürlükteki standartlara uygun olarak tasarlanmalı ve kurulmalıdır. Tüm borular, kendiliğinden boşalabilecek şekilde döşenmelidir.
- Borular, akış yönü göz önünde bulundurularak daraltılmamalıdır.
- Ana veya toplama hatlarındaki yön değişiklikleri yalnızca ≤ 45°'lik dirsekler kullanılarak yapılmalıdır.
- Daha büyük nominal çaplara geçişler, geçiş parçaları veya diğer uygun bağlantı elemanları (örn. geçiş contaları) ile yapılmalıdır. Toplama bağlantı hatlarında, eksantrik geçiş parçaları tepe noktaları aynı hizada olacak şekilde monte edilmelidir. Daha iyi denetlenebilirlik için, ana hatlara montaj taban hizasında yapılmalıdır.
Basınçlı boru bağlantısı PE DN 80 (DA=90 mm) olarak yapılmıştır.

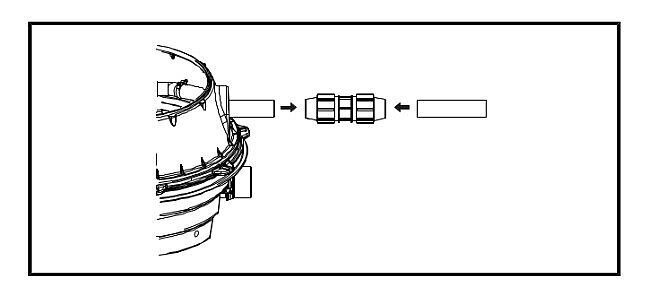

KESSEL, piyasada bulunan PE-HD elektro-kaynaklı manşonların kullanılmasını önerir.

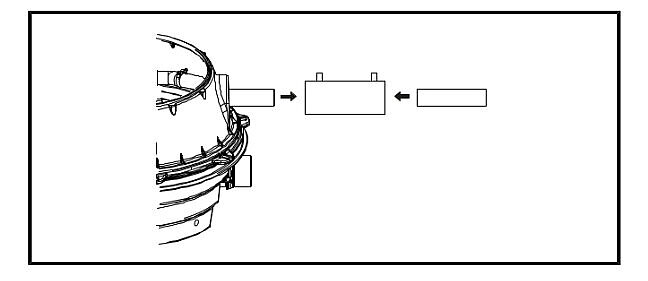

Alternatif olarak, basınç hattı piyasada bulunan kelepçeli bağlantı elemanları aracılığıyla da
(bkz. KESSEL aksesuarları, ürün kodları 28090/28091/28092) bağlanabilir.
b. Basınç hattı

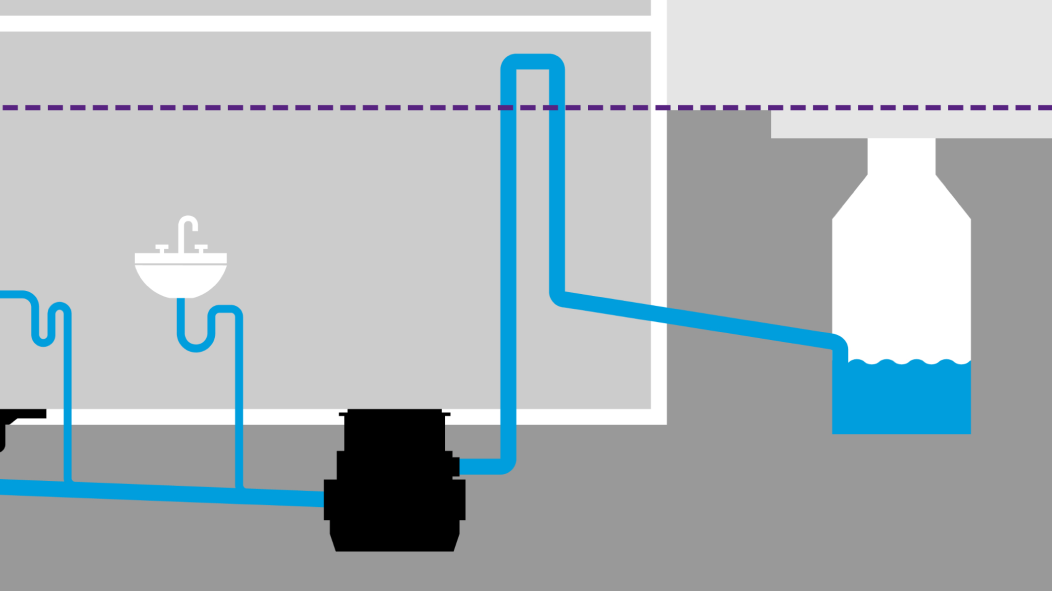

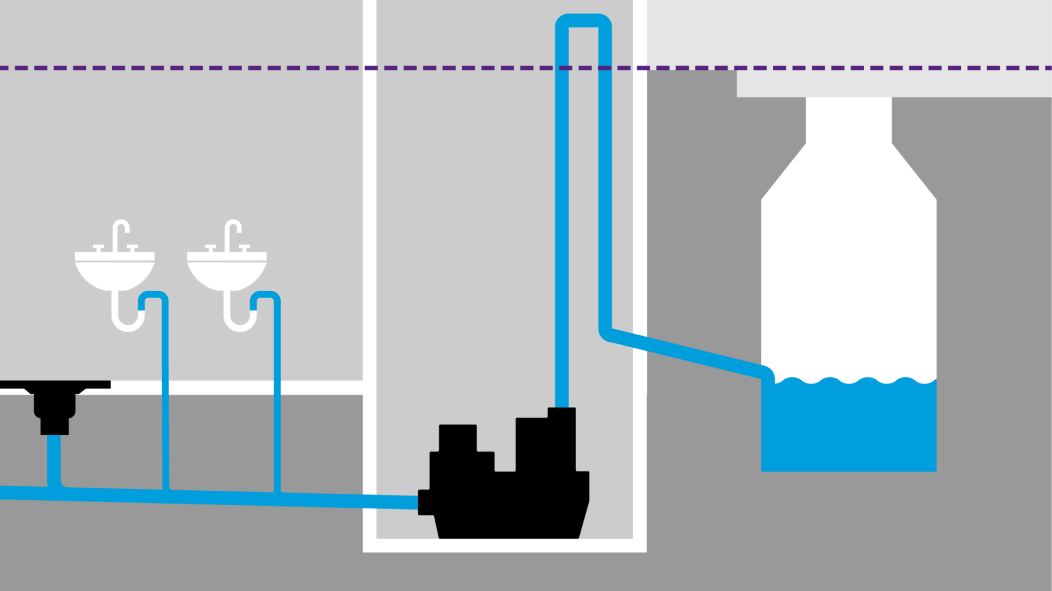

1. Bina dışındaki pompa istasyonları için de şu kural geçerlidir: Basınç borusu, geri akış döngüsünün tabanından geri akış seviyesinin üzerinden geçirilmelidir. Çek valf, geri akış koruması işlevi görmez; tek görevi, halihazırda pompalanmış atık suyun pompa haznesine geri akmasını önlemektir. Dış tesislerde basınç borusunu geri akış seviyesinin üzerinden geçirmek için aşağıdaki seçenekler mevcuttur:
- binaya geri yönlendirmek
- bir yan binaya (garaj, alet kulübesi vb.)
- açık hava kolonuna yönlendirmek (aşağıya bakınız)
- bir toprak setin içine (iklim koşullarına uygun toprak örtüsü)
Borular donma tehlikesi olan alanlara, örneğin garajlara döşeniyorsa, basınç borusu dondan korunmalıdır.
2. Toprak içindeki basınçlı borular bu amaç için uygun olmalıdır. Burada PE-HD veya PVC'den yapılmış basınçlı borular kullanılır
c. Havalandırma borusu
Pompa istasyonlarının tanklarında oluşan gazların güvenli bir şekilde tahliye edilebilmesi için her tesisin yeterli havalandırma ve havalandırma sistemine sahip olması gerekir. Ayrıca, pompalama işlemi sırasında tankta oluşabilecek negatif basınç da dengelenmelidir.
a. Yer altı pompa istasyonlarında havalandırma borusunun bağlantısı doğrudan hazneye yapılır. Tesis tipine bağlı olarak, bunun için doğrudan bağlantılar veya delme yüzeyleri öngörülmüştür.
b. Havalandırma hattı şu şekilde döşenebilir:
- çatı üzerinden ayrı bir boru olarak
- çatı üzerinden yan veya ikincil havalandırma olarak
- çatı üzerinden dışarıda bulunan bir yağmur suyu borusuna paralel olarak
- arazi üzerinde bir havalandırma başlığı ile
Pompa istasyonunun havalandırılmasında, dışarı çıkan gazların sakinler için rahatsızlık yaratmamasına dikkat edilmelidir. Pencereler, kapılar ve komşu arsalarla arasında yeterli mesafe bırakılmalıdır.
c. Havalandırma boruları toprağa maruz kalır ve bu koşullara uygun olmalıdır. Bu nedenle burada piyasada bulunan standart KG veya KG2000 boruları kullanılır. Mevcut en küçük boyut DN 100'dür. Böylece havalandırma borusu toprağa DN 100 olarak döşenir. Daha sonra, bina içinde, havalandırma borusu bir HT borusu (veya benzeri) ile en az DN 70 çapında da devam ettirilebilir.
d. Kablo boşaltma borusu
a. Pompa istasyonlarında kablo boşaltma borusunun bağlantısı, toprak altında doğrudan depoya yapılır. Tesis tipine bağlı olarak, bunun için doğrudan bağlantılar veya delme yüzeyleri öngörülmüştür.
b. Oluşan yoğuşma suyunun akabilmesi ve kabloların sürekli su içinde kalmaması için, kablo boşaltma borusu kaldırma tesisatına doğru hafif bir eğimle (%1–2 önerilir) döşenmelidir.
c. Kablo boşaltma boruları toprağa maruz kalır ve bu koşullara uygun olmalıdır. Bu nedenle burada piyasada bulunan KG veya KG2000 boruları kullanılır. Mevcut en küçük boyut DN 100’dür. Bu nedenle kablo borusu, toprakta DN 100 olarak döşenir.
e. Şalt cihazının konumu
Bina dışındaki pompa istasyonlarında, elektrik tesisatı ve şalt cihazının planlanması özellikle önemlidir. Genellikle burada iki senaryo söz konusudur.
a. Pompa istasyonu binanın hemen yakınında bulunuyorsa, elektrik tesisatını barındırmak üzere kablo borusu binaya yönlendirilebilir. Bunun için genellikle bir teknik oda uygundur. Genel erişime açık alanlarda konumlandırılması gerekiyorsa, yetkisiz erişime karşı korunması önemlidir. Ayrıca, nem girişini veya haşere istilasını önlemek için kablo borusu uygun şekilde yalıtılmalıdır.
b. Bakım amaçları ve planlama kolaylığı nedeniyle, şalt cihazı genellikle dış mekandaki açık hava direklerine yerleştirilir. Bu durumda şalt cihazı pompa istasyonunun yakınında bulunur, böylece bakım gerektiğinde doğrudan erişilebilir. Bu durumda kablo borusu, pompa istasyonundan doğrudan açık hava direğine yönlendirilir.
Açık hava sütunu
Toprağa gömülü pompa istasyonlarında, kurulum ve planlamayı kolaylaştırdıkları için genellikle açık hava direkleri kullanılır. Şalt cihazı ve geri akış önleyici döngü, ortak bir açık hava direği içinde barındırılabilir. Açık hava direğine elektrik, binanın merkezinden sağlanır. Bunun için bir elektrik beslemesi sağlanmalıdır. Açık hava direğinde, kaldırma sisteminin şalt cihazı ile basınçlı boruyu korumak için bir donma koruyucusu bulunur.
Açık hava kolonlarında genellikle ayrı bir uyarı lambası bulunur. Bununla birlikte, planlama aşamasında bir arıza bildiriminin en iyi şekilde nasıl iletilebileceği de dikkate alınmalıdır. İsteğe bağlı olarak, KESSEL GSM Modem TeleControl aracılığıyla SMS yoluyla arıza bildirimi yapılabilir.
